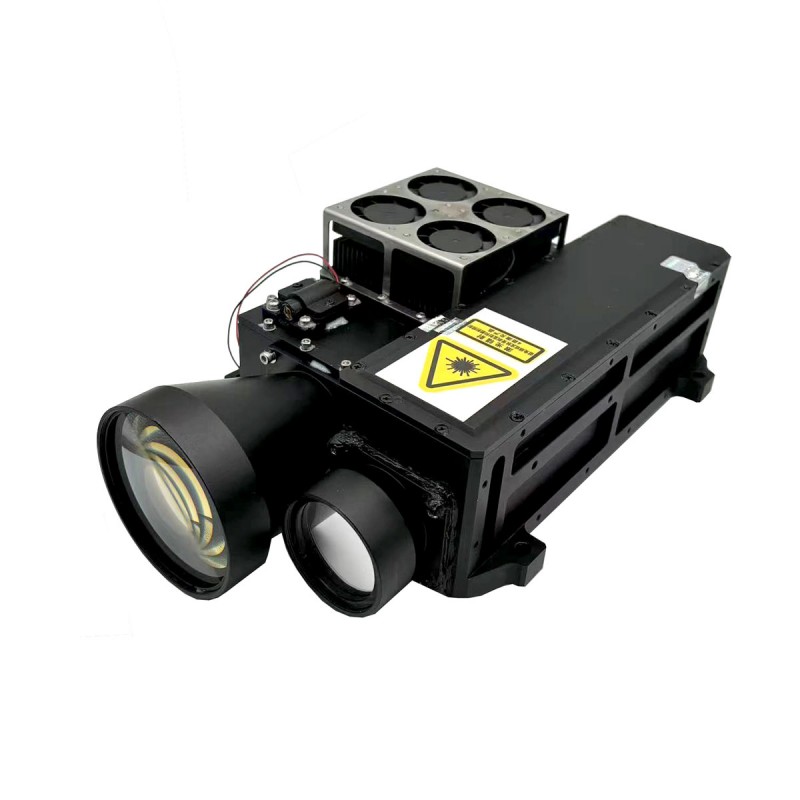

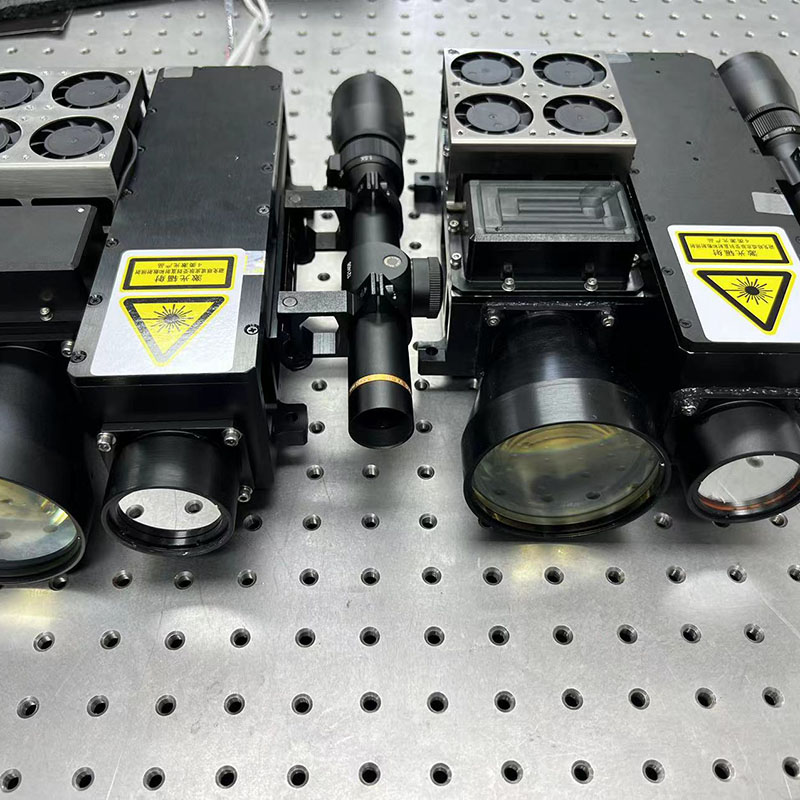

Nhà thiết kế mục tiêu laser 80MJ (LTD) WIHT LRF

STA-Z80M là một nhà chỉ định mục tiêu laser 80MJ quân sự, đóng vai trò quan trọng trong các hệ thống nhắm chính xác, có khả năng cung cấp hướng dẫn chính xác cho đạn thông minh. Thông qua một hệ thống quang học tiên tiến, nó đánh dấu mục tiêu bằng chùm tia laser, đảm bảo rằng vũ khí hướng dẫn chính xác có thể phá hủy mục tiêu với độ chính xác và hiệu quả cực kỳ cao.

Gửi yêu cầu

Mô tả Sản phẩm

Mô hình thiết kế mục tiêu laser này áp dụng thiết kế tích hợp, hệ thống bao gồm một nguồn ánh sáng laser và trình điều khiển, mô -đun đo khoảng cách, hệ thống quan sát và mô -đun điều khiển.

Chức năng chính

Hướng dẫn mục tiêu
Xác định khoảng cách mục tiêu
Tháo rời Beam Beam

Các chỉ số kỹ thuật chính

Các thông số chính của nguồn ánh sáng laser
Bước sóng làm việc	1064nm ± 1nm
Chế độ bơm	Bơm bên bán dẫn
Tần số chiếu xạ	Mã chính xác 45ms 12125ms (kiểm tra mã 20Hz)
Phương pháp kích hoạt	Cả hai int. Kích hoạt và ext. Trình kích hoạt (độ trễ kích hoạt: 304US+-1US)
Năng lượng đầu ra	≥80MJ@20Hz
Khoảng cách Max.irradiation	≥12km
Q switching mode	Chuyển đổi quang điện Q
Chiều rộng xung	10ns ~ 20ns
Góc phân kỳ chùm tia	Sử dụng 0,15MRAD (Phương pháp chấp nhận áp dụng phương pháp lỗ lỗ và tỷ lệ lỗ hổng so với không có lỗ không nhỏ hơn 86,5%)
Tính ổn định năng lượng xung	≤8%(RMS)
Chu kỳ làm việc chiếu xạ	làm việc 90s, khoảng 60s; 4 chu kỳ (nhiệt độ bình thường hoặc nhiệt độ thấp), 1 chu kỳ (nhiệt độ cao 60 ℃)
Cung cấp điện	DC 24V ± 4V
Quyền lực	<240W (Dòng chờ nhiệt độ bình thường: <2A, dòng làm việc cực đại <10A, dòng chờ nhiệt độ cao và thấp <3.5a)
Cổng nối tiếp giao tiếp	Rs422
Giao diện kích hoạt bên ngoài	Ổ đĩa vi sai 3V, giao diện rs422 (thời gian trễ là 304US +/- 1US từ tín hiệu kích hoạt đến hết)
Loại mã hóa	Mã hóa tần số chính xác, mã hóa thời gian, mã hóa ngẫu nhiên giả
Sử dụng độ chính xác	<+-1us
Tham số phạm vi laser
Chế độ khác nhau	0 ~ 5Hz dao động
Khoảng cách đo tối đa	> 30km (khả năng hiển thị 20km, mục tiêu điển hình 2,3x2,3m, phản xạ mục tiêu> 20%)
Khoảng cách đo tối thiểu	300m
Độ chính xác khác nhau	± 5m
Khả năng thích ứng môi trường
Nhiệt độ thấp	Nhiệt độ hoạt động: -40C
Nhiệt độ thấp	Nhiệt độ lưu trữ: -45
Nhiệt độ cao	Nhiệt độ hoạt động: + 60 ℃
Nhiệt độ cao	Nhiệt độ lưu trữ: +65.
Nhiệt độ ẩm	Độ ẩm tương đối: 95%± 3%;
	Nhiệt độ: +35 ℃ ± 2
	Thời gian lưu trữ: 72h.
Sự va chạm
Dạng sóng tác động	Một nửa xung hình sin
Gia tốc cực đại	10g
Chiều rộng xung	11ms
Số lượng cú sốc	3 theo hướng dọc trục dọc
Rung động
Phạm vi tần số	5 ~ 16Hz Dịch chuyển biên độ đơn: 1,5mm
Phạm vi tần số	16 ~ 200Hz (16 ~ 60Hz đối với thiết bị quang học) Tăng tốc: 1,5g
Một thời gian quét	12 phút
Khoảng thời gian	dọc trục dọc 36 phút

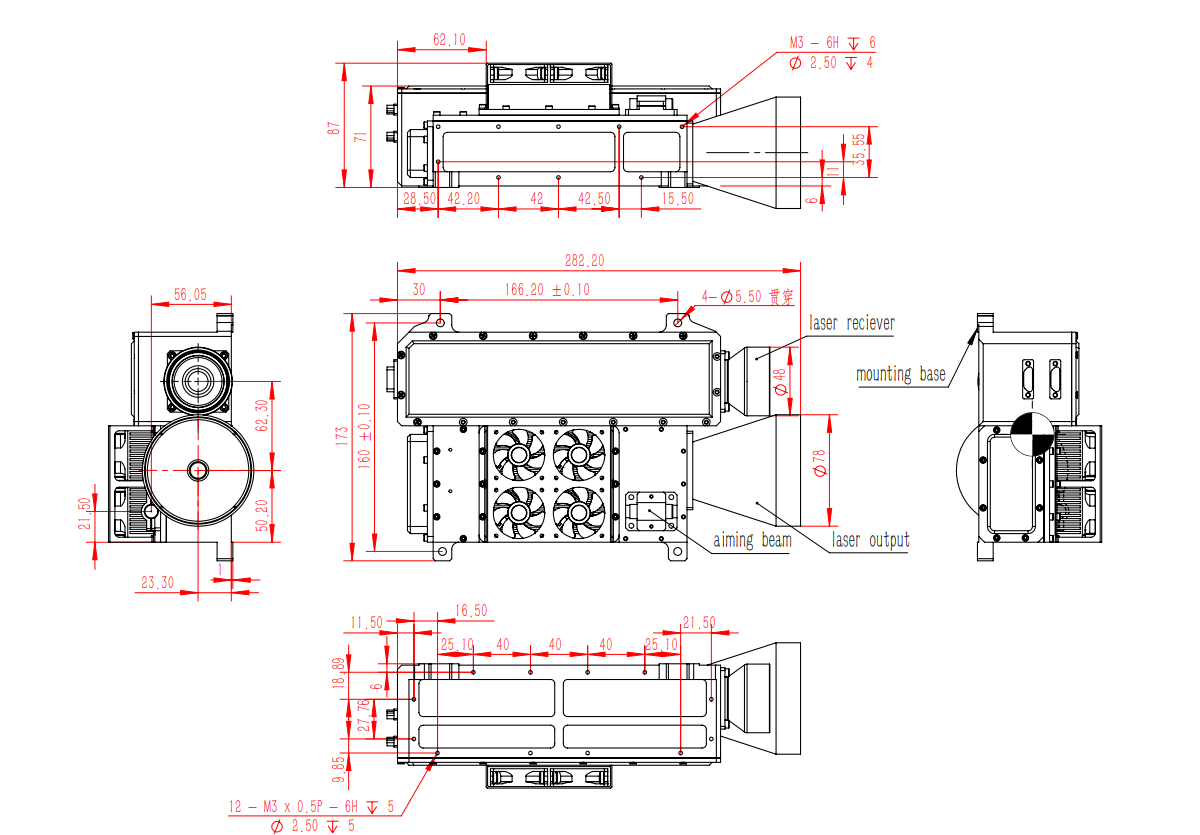

Khối lượng đầy đủ

Giao diện điện

Đầu nối giao tiếp (Mô hình ổ cắm J30J-15ZKP, Mô hình cắm mông J30J-15TJ) Định nghĩa pin

Ghim	Sự định nghĩa	Nội dung	Loại tín hiệu	Nhận xét
1	TX+	RS422 Gửi tích cực (cục bộ)	Đầu ra	Máy tính chủ đối tượng
2	TX -	RS422 Gửi âm (cục bộ)	Đầu ra	Máy tính chủ đối tượng
3	RX+	RS422 nhận được dương tính (địa phương)	Đầu vào	Đối tượng máy tính trên
4	RX -	RS422 nhận được âm tính (cục bộ)	Đầu vào	Đối tượng máy tính trên
5	GND	RS422 mặt đất	Tín hiệu mặt đất	Đối tượng máy tính trên
6				Nhà sản xuất gỡ lỗi đặc biệt
7				Nhà sản xuất gỡ lỗi đặc biệt
8				Nhà sản xuất gỡ lỗi đặc biệt
9				Nhà sản xuất gỡ lỗi đặc biệt
10				Nhà sản xuất gỡ lỗi đặc biệt
11				Nhà sản xuất gỡ lỗi đặc biệt
12				Nhà sản xuất gỡ lỗi đặc biệt
13				Nhà sản xuất gỡ lỗi đặc biệt
14		Hệ thống thời gian bên ngoài +	Đầu vào	Vi sai rs422
15		Thời gian bên ngoài Tong -	Đầu vào	Vi sai rs422

Đầu nối nguồn (loại cắm J30J02P020P000S0P120, loại cắm J30J02P020S000S0L000) Định nghĩa pin

Số pin	Sự định nghĩa	Nhận xét
A, b	24V	Màu dây có màu đỏ
ĐĨA CD	GND	Màu dây có màu đen

Chỉ số hiệu suất chính

Cung cấp năng lượng và tiêu thụ năng lượng	Phạm vi cung cấp điện	20V ~ 33V, DC
	Tiêu thụ năng lượng	Công suất cực đại không quá 240W, công suất dự phòng không quá 60W (nhiệt độ phòng)
Độ tin cậy	MTBF không dưới 4000h (tổng thời gian bắn lớn hơn 3 triệu)
Bảo vệ	Thiết lập một thiết bị cảnh báo cho laser hoạt động
	Lối ra của máy phát laser được cung cấp các dấu hiệu cảnh báo rõ ràng
	Thiết bị có căn cứ
Khả năng duy trì	Tất cả các thành phần và thiết bị chức năng chính đều có cả các chỉ số và chỉ số lỗi cho hoạt động bình thường
	Thời gian sửa chữa trung bình MTTR không quá 20 phút
Yêu cầu tương thích điện từ	Trong quy trình khởi động hệ thống, thiết bị có thể tương thích với các thiết bị khác trong hệ thống và vận hành bình thường

Yêu cầu thích ứng môi trường

Nhiệt độ	Nhiệt độ hoạt động		-40 ~ +60
	Nhiệt độ lưu trữ		-45 ℃ ~ +70
Nhiệt độ ẩm	Độ ẩm tương đối		95% ± 3%
	Nhiệt độ		+25 ° C ± 2 ° C.
	Thời gian lưu trữ		72h
Rung động	Hình dạng phổ rung (GRMS = 6.06)		20Hz đến 80Hz			+3DB/OCT
			80Hz đến 350Hz			G2/0,04 Hz
			350Hz đến 2000Hz			-3db/tháng 10
	Hướng và thời gian rung		rung theo hai hướng trong ít nhất 10 phút. (rung theo hai hướng, tức là trục x dọc theo trục laser và hướng z nữa)
	Điểm kiểm soát		Nên được chọn trong bề mặt bàn hoặc độ lắc gần độ cứng tối đa của sản phẩm, thiết bị lớn có thể sử dụng điều khiển trung bình đa điểm
	Điểm giám sát		Điểm giám sát phải được chọn trong phần chính của sản phẩm được kiểm tra, do đó, phản hồi gia tốc bình phương trung bình không vượt quá thiết kế tối đa cho phép (GRMS = 6.06)
	Yêu cầu cài đặt		Mẫu vật được gắn chắc chắn vào bàn lắc và đối với các sản phẩm được trang bị thuốc giảm xóc, các chất giảm xóc nên được loại bỏ trước khi thử nghiệm
	Kiểm tra hiệu suất		Trong quá trình kiểm tra độ rung với thiết bị được cung cấp, tất cả các chỉ số hiệu suất phải đáp ứng các yêu cầu kỹ thuật được chỉ định trong tài liệu thiết kế. Trong trường hợp thất bại, việc sửa chữa được cho phép. Sau khi sửa chữa, giá trị quang phổ phải được giảm xuống 0,01g²/Hz, GRMS = 3.03 và mẫu vật phải chịu rung theo hướng dễ bị rung nhất trong 10 phút trong quá trình kiểm tra chấp nhận.
Chu kỳ nhiệt độ	Phạm vi nhiệt độ		Kiểm tra nguồn		-40 ± 3 ℃ ~ +55 ± 2
	Tốc độ thay đổi nhiệt độ		Nhiệt độ tăng		10 ℃/phút
			Làm mát		10 ℃/phút
	Thời gian chu kỳ		Mười chu kỳ nên được hoàn thành, đảm bảo rằng 2 chu kỳ cuối cùng không có lỗi. Nếu một lỗi xảy ra trong 2 chu kỳ cuối cùng, sau khi sửa chữa, cần có thêm 2 chu kỳ không có lỗi.
	Thời gian chu kỳ		Thời gian một chu kỳ là 4h, một chu kỳ bao gồm tăng nhiệt độ → nhiệt độ ở → làm mát → ở lại nhiệt độ → tăng nhiệt độ
	Thời gian cư trú ở nhiệt độ cao và thấp		Thời gian cư trú phụ thuộc vào khả năng nhiệt của mẫu vật. Dựa trên nguyên tắc tính thấm nhiệt hoặc lạnh sản phẩm, nhiệt độ bên trong của mẫu vật được duy trì trong 5 phút sau khi đạt đến độ ổn định
	Các yêu cầu của sản phẩm đang được thử nghiệm		Kiểm tra chu kỳ nhiệt độ chung với toàn bộ máy, nên càng xa càng tốt để mở nắp
	Kiểm tra và sửa chữa		Trong thiết bị kiểm tra điện, sau mỗi lần kiểm tra chu kỳ nhiệt độ, cần xác nhận rằng thiết bị không có lỗi trước khi tiến tới chu kỳ nhiệt độ tiếp theo
Yêu cầu ướt đẫm	Việc làm ướt được thực hiện với toàn bộ thiết bị
Yêu cầu vận chuyển	Thiết bị cần được vận chuyển như một phương tiện
	Nếu sản phẩm không trải qua thử nghiệm vận chuyển đường bộ, bạn có thể thực hiện thử nghiệm mô phỏng vận chuyển trong nhà bằng cách sử dụng bảng vận chuyển mô phỏng. Thử nghiệm này liên quan đến việc tiến hành thử nghiệm rung động tuần hoàn hình sin để đánh giá hiệu suất của sản phẩm
	Các yêu cầu của thử nghiệm bảng vận chuyển mô phỏng như sau
	Điều kiện kiểm tra	Tính thường xuyên		5Hz ~ 200Hz
		Biên độ		5Hz ~ 7Hz
		Biên độ 12 mm ~ 8 mm
		7Hz ~ 200Hz gia tốc bằng nhau 1,5g
		Điều kiện kiểm tra độ lệch cho phép độ lệch cho phép giống như kiểm tra rung ngẫu nhiên băng thông rộng
	Phương hướng	hướng trục dọc và phía bên; định hướng: dọc và ngang sang trục
	Thời gian chu kỳ	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 phút mỗi chu kỳ; khi tần số cộng hưởng của mẫu được đo dưới 5Hz, tần số kiểm tra có thể được kéo dài đến 2Hz, 2Hz ~ 200Hz ~ 2Hz, thời gian quét nên là 15 phút.
	Sau khi kiểm tra vận chuyển, hãy kiểm tra bất kỳ dấu hiệu hư hỏng hoặc nới lỏng cấu trúc nào và tiến hành kiểm tra các chỉ số kỹ thuật để đảm bảo chúng đáp ứng các yêu cầu thiết kế
