Chỉ định mục tiêu laser 160mj 1064nm

Photomet laser trung bình STA-1064160M (sau đây gọi là quang kế laser) là một sản phẩm quang điện chính xác truyền tia laser đến một mục tiêu cụ thể và tính toán thông tin khoảng cách theo thời gian bay laser. Chỉ định mục tiêu laser 160MJ 1064NM có các đặc điểm của hiệu suất vượt trội và hoạt động đơn giản.

Người mẫu:JIO-1064160M

Gửi yêu cầu

Mô tả Sản phẩm

TỔNG QUAN

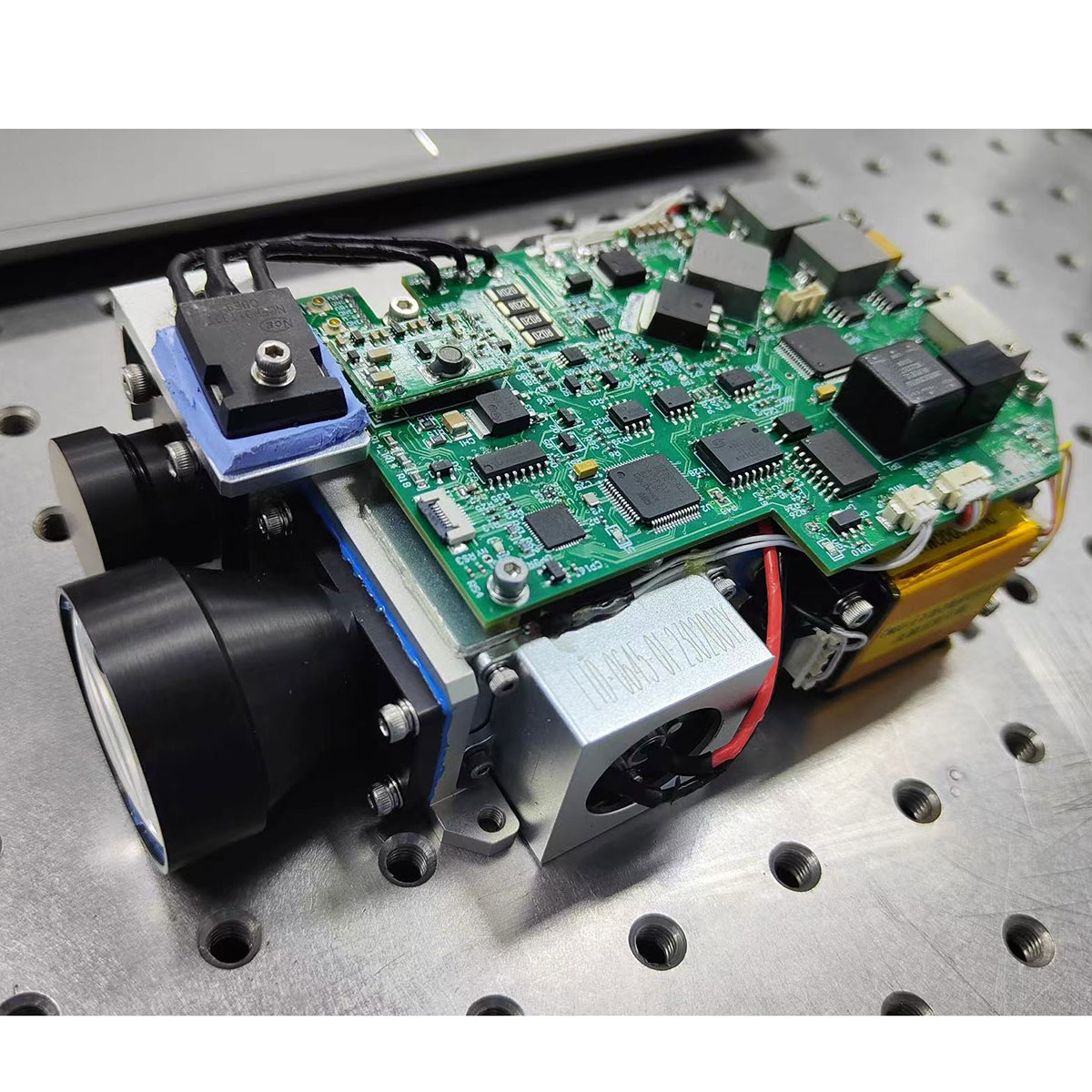

Hình ảnh laser LDR1064-160 bao gồm bộ phận phát xạ laser, đơn vị nhận và phân khúc laser, nguồn lái laser và bộ điều khiển và đơn vị liên lạc.

Chức năng chính

Chức năng phạm vi laser;
Chức năng chiếu xạ laser;
Có kích hoạt tín hiệu cách ly quang điện;
Có chức năng kích hoạt bên ngoài.

160mj 1064nm Thông số kỹ thuật thiết kế mục tiêu laser

Các chỉ số chính
Bước sóng làm việc	1064nm
Năng lượng chiếu xạ laser	85MJ và 160MJ Hai bánh răng có thể được chuyển đổi
Độ trễ ánh sáng	304 Laus ± 1
Góc phân tán tia laser	≤0,2Mrad
Tần số chiếu xạ	8 ~ 21Hz
Tần số khác nhau	10Hz
Chiều rộng xung laser	10ns ~ 15ns
Sự ổn định sức mạnh	≤ ± 8%
Phạm vi phạm vi	0,2m ~ 20km (kích thước mục tiêu 10 m x10 m x8 m, khả năng hiển thị 30km)
Lỗi phạm vi	Không quá 5 mét
Lựa chọn mục tiêu	Đầu tiên/thứ hai/kết thúc
Tốc độ đo chính xác	≥ 98%
Thời gian khởi động	1 phút (tùy chọn)
Thời gian làm việc (đề xuất)	Chế độ khác nhau		Laser liên tục làm việc trong 5 phút, nghỉ ngơi trong 4 phút, 10 chu kỳ liên tiếp
	Chế độ chiếu xạ		Thời gian chiếu xạ 120s, Rest 60s, 5 chu kỳ liên tục
Trọng lượng đầy đủ	<3,3kg
NHIỆT ĐỘ
Nhiệt độ hoạt động	-40 ~ +55
Nhiệt độ lưu trữ	-40 ~ +70
Nhiệt độ ẩm
Độ ẩm tương đối	Độ ẩm tương đối
Nhiệt độ	+25 ° C ± 2 ° C.
Thời gian lưu trữ	72h
Rung động
Hình dạng phổ rung (GRMS = 6.06)	20Hz đến 80Hz			+3DB/OCT
	80Hz đến 350Hz			G2/0,04 Hz
	350Hz đến 2000Hz			-3db/tháng 10
Hướng và thời gian rung	Rung theo một hướng trong ít nhất 10 phút
Điểm kiểm soát	Nên được chọn trong bề mặt bàn hoặc độ lắc gần độ cứng tối đa của sản phẩm, thiết bị lớn có thể sử dụng điều khiển trung bình đa điểm
Điểm giám sát	Điểm giám sát phải được chọn trong phần chính của sản phẩm được kiểm tra, do đó, phản hồi gia tốc bình phương trung bình không vượt quá thiết kế tối đa cho phép (GRMS = 6.06)
Yêu cầu cài đặt	Mẫu vật được kết nối cứng với bàn lắc và sản phẩm với bộ giảm xóc sẽ loại bỏ bộ giảm xóc để thử nghiệm
Kiểm tra hiệu suất	Kiểm tra điện trong quá trình rung, tất cả các chỉ số hiệu suất phải đáp ứng các yêu cầu kỹ thuật được chỉ định trong tài liệu thiết kế. Trong trường hợp thất bại, nó được phép sửa chữa. Khi kiểm tra chấp nhận được thực hiện sau khi sửa chữa, giá trị phổ phải được giảm xuống 0,01g2/Hz, GRMS = 3.03 và mẫu
Phạm vi nhiệt độ
Kiểm tra nguồn	-35 ± 3 ℃ ~ +52 ± 2
Tốc độ thay đổi nhiệt độ
Nhiệt độ tăng	10 ℃/phút
Làm mát	10 ℃/phút
Thời gian chu kỳ	10 lần, nên đảm bảo rằng 2 chu kỳ cuối cùng không có lỗi, nếu lỗi xảy ra trong 2 chu kỳ cuối cùng, sau khi sửa chữa, cần phải tạo ra 2 chu kỳ không gặp sự cố
Thời gian chu kỳ	Thời gian một chu kỳ là 4h, một chu kỳ bao gồm tăng nhiệt độ → nhiệt độ ở → làm mát → ở lại nhiệt độ → tăng nhiệt độ
Thời gian cư trú ở nhiệt độ cao và thấp	Thời gian cư trú phụ thuộc vào khả năng nhiệt của mẫu vật. Dựa trên nguyên tắc tính thấm nhiệt hoặc lạnh sản phẩm, nhiệt độ bên trong của mẫu vật được duy trì trong 5 phút sau khi đạt đến độ ổn định
Các yêu cầu của sản phẩm đang được thử nghiệm	Kiểm tra chu kỳ nhiệt độ chung với toàn bộ máy, nên càng xa càng tốt để mở nắp
Kiểm tra và sửa chữa	Thiết bị kiểm tra điện, trong mỗi chu kỳ nhiệt độ, sau khi thử nghiệm để xác nhận rằng thiết bị là lỗi, có thể thực hiện chu kỳ nhiệt độ tiếp theo
Yêu cầu ướt đẫm	Việc làm ướt được thực hiện với toàn bộ thiết bị
Xe thể thao
Xe thể thao	Xe thể thao đi với toàn bộ thiết bị
	Nếu sản phẩm không làm thử nghiệm vận chuyển đường bộ, bạn có thể sử dụng bảng vận chuyển mô phỏng để kiểm tra mô phỏng vận chuyển trong nhà, nghĩa là kiểm tra rung động tuần hoàn hình sin để xác định sản phẩm
	Các yêu cầu của thử nghiệm bảng vận chuyển mô phỏng như sau
Điều kiện kiểm tra	Tính thường xuyên	5Hz ~ 200Hz
	Biên độ	5Hz ~ 7Hz
	Biên độ 12 mm ~ 8 mm
	7Hz ~ 200Hz gia tốc bằng nhau 1,5g
	Điều kiện kiểm tra độ lệch cho phép độ lệch cho phép giống như kiểm tra rung ngẫu nhiên băng thông rộng
	Phương hướng	hướng trục dọc và bên
	Định hướng	thẳng đứng và bên cạnh trục
	Thời gian chu kỳ	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 phút mỗi chu kỳ; khi tần số cộng hưởng của mẫu được đo dưới 5Hz, tần số kiểm tra có thể được kéo dài đến 2Hz, 2Hz ~ 200Hz ~ 2Hz, thời gian quét nên là 15 phút.
	Sau khi kiểm tra vận chuyển, hãy kiểm tra xem có hiện tượng bị hư hỏng và nới lỏng cấu trúc hay không, thực hiện kiểm tra chỉ số kỹ thuật, có phải đáp ứng các yêu cầu thiết kế hay không.
Chỉ số hiệu suất chính
Cung cấp năng lượng và tiêu thụ năng lượng	Phạm vi cung cấp điện				20V ~ 33V, DC
	Tiêu thụ năng lượng				Công suất cực đại không quá 400W, công suất dự phòng không quá 60W (nhiệt độ giới hạn). 1.5.2 Độ tin cậy
Độ tin cậy	MTBF không dưới 4000h
Bảo vệ	Thiết lập một thiết bị cảnh báo cho laser hoạt động
	Lối ra của máy phát laser được cung cấp các dấu hiệu cảnh báo rõ ràng
	Thiết bị có căn cứ
Khả năng duy trì	Tất cả các bộ phận và thiết bị chức năng chính được thiết lập chỉ định lỗi và chỉ định làm việc bình thường
	Thời gian sửa chữa trung bình MTTR không quá 20 phút
Yêu cầu tương thích điện từ	Trong quy trình vận hành khởi động hệ thống, thiết bị có thể tương thích với các thiết bị khác trong hệ thống, công việc bình thường

Giao diện cơ điện tử

Giao diện điện

5.1 Đầu nối giao tiếp (Mô hình ổ cắm J30J-15ZKP, Mẫu cắm mông J30J-15TJ) Định nghĩa pin

Số pin	Sự định nghĩa	Nội dung	Loại tín hiệu	Nhận xét
1	TX+	RS422 Gửi tích cực (cục bộ)	Đầu ra	Máy tính chủ đối tượng
2	TX -	RS422 Gửi âm (cục bộ)	Đầu ra	Máy tính chủ đối tượng
3	RX+	RS422 nhận được dương tính (địa phương)	Đầu vào	Đối tượng máy tính trên
4	RX -	RS422 nhận được âm tính (cục bộ)	Đầu vào	Đối tượng máy tính trên
5	GND	RS422 mặt đất	Tín hiệu mặt đất	Đối tượng máy tính trên
6				Nhà sản xuất gỡ lỗi đặc biệt
7				Nhà sản xuất gỡ lỗi đặc biệt
8				Nhà sản xuất gỡ lỗi đặc biệt
9				Nhà sản xuất gỡ lỗi đặc biệt
10				Nhà sản xuất gỡ lỗi đặc biệt
11				Nhà sản xuất gỡ lỗi đặc biệt
12				Nhà sản xuất gỡ lỗi đặc biệt
13				Nhà sản xuất gỡ lỗi đặc biệt
14		Hệ thống thời gian bên ngoài +	Đầu vào	Vi sai rs422
15		Thời gian bên ngoài Tong -	Đầu vào	Vi sai rs422

5.2 Đầu nối nguồn (Loại cắm J30J02P020P000S0P120, Loại cắm J30J02P020S000S0L000) Định nghĩa pin

Số pin	Sự định nghĩa	Nhận xét
A	24V	Màu dây có màu đỏ
B	GND	Màu dây có màu đen
