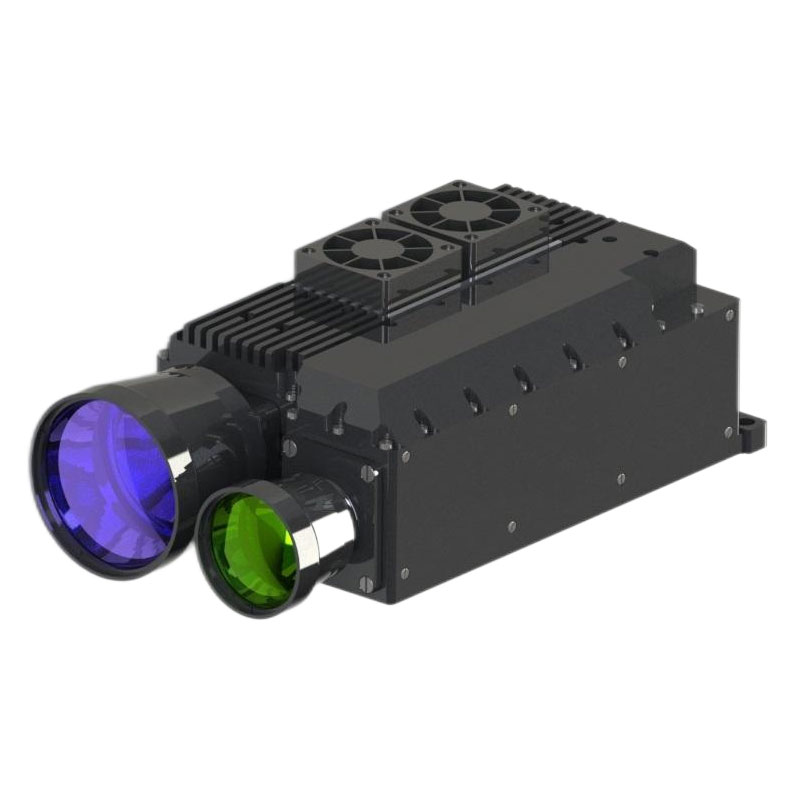

Bộ chỉ định mục tiêu laser 100mj 1064nm

Người mẫu:STA-1064100M

Gửi yêu cầu

Mô tả Sản phẩm

Hướng dẫn an toàn

Để sử dụng sản phẩm này một cách an toàn, vui lòng đọc cẩn thận hướng dẫn này trước khi vận hành sản phẩm này
● Hình ảnh laser này là một sản phẩm cơ học quang học chính xác. Việc không hoạt động theo các quy định có thể dẫn đến chấn thương laser nguy hiểm. Không mở hoặc điều chỉnh bất kỳ phần nào của quang kế laser, hoặc cố gắng sửa chữa hoặc điều chỉnh hiệu suất của quang kế laser.
● Hãy chú ý đến bảo vệ tĩnh điện: Các bộ phận điện tử của quang kế laser là thiết bị nhạy cảm về điện. Không chạm vào bất kỳ thiết bị điện tử nào mà không có biện pháp bảo vệ.
● Bật công suất quang kế laser chỉ để hoạt động trong phạm vi điện áp và công suất được chỉ định.
● Không chạm vào ống kính quang học bằng ngón tay hoặc vật cứng của bạn (để ngăn ngừa ô nhiễm mỡ hoặc vết trầy xước).
● Không đo các mục tiêu phản xạ cao ở khoảng cách quá gần (để ngăn chặn thiệt hại cho các thành phần lõi của máy dò).
● Không lưu trữ trong các điều kiện không được chỉ định (môi trường ô nhiễm cao, ngoài phạm vi nhiệt độ lưu trữ, v.v.).
● Photometer laser không thể chịu tác động cơ học mạnh (rung động, tác động, rơi, v.v.).
Không để lộ quang kế laser với sự thay đổi nhiệt độ đột ngột (> 3 ℃/phút) (để ngăn ngừa nứt ống kính).

TỔNG QUAN

Photomet laser trung bình STA-1064100M (sau đây gọi là quang kế laser) là một sản phẩm quang điện chính xác truyền tia laser đến một mục tiêu cụ thể và tính toán thông tin khoảng cách theo thời gian bay laser. Nó có các đặc điểm của hiệu suất vượt trội và hoạt động đơn giản. Máy quang kế laser thuộc về các sản phẩm an toàn mắt, thông qua giao tiếp nối tiếp.
1.1. Thành phần chính của quang kế laser
Photometer laser là một sản phẩm tích hợp quang điện chính xác và thành phần chính của nó được thể hiện trong Hình 1:

Thành phần quang kế laser

1.2 Các chức năng chính của quang kế laser như sau:
● Hàm phạm vi laser và giá trị khoảng cách báo cáo thời gian thực;
● Bảo vệ kết nối đảo ngược điện cực, chức năng bảo vệ mạch quá dòng và quá điện áp;
● Có thể xuất tín hiệu đồng bộ hóa ánh sáng laser;
● Có thể báo cáo nhiệt độ làm việc hiện tại trong thời gian thực, để máy tính chủ để đánh giá và tính toán;
● Chức năng báo cáo thời gian ra laser;
● Kiểm soát nguồn và tắt nguồn;
● Với một hàm khác nhau, liên tục;

100mj 1064nm Thông số kỹ thuật thiết kế mục tiêu laser

Bước sóng	1.064mm
Năng lượng đầu ra	Tổng nhiệt độ: 100MJ ~ 120mJ, năng lượng đầu ra trung bình ≥110mJ, năng lượng xung đơn> 100MJ (2 giây trước khi loại bỏ)
Phạm vi biến động năng lượng xung liền kề	≤8%
Góc phân tán chùm tia	0,15MRAD (Phương pháp chấp nhận áp dụng phương pháp lỗ lỗ và tỷ lệ lỗ hổng so với không có lỗ không nhỏ hơn 86,5%)
Sự bất ổn về không gian của chùm tia	≤0,03Mrad (1σ)
Tần số chiếu xạ	Mã hóa chính xác 45ms ~ 56ms (kiểm tra mã 20Hz)
Độ chính xác chu kỳ xung	≤ ± 2,5μs
Chiều rộng xung	15ns ± 5ns
Thời gian chiếu xạ	Không dưới 90s, khoảng 60s, hoặc không dưới 60 giây, khoảng 30 giây, 4 chu kỳ chiếu xạ liên tục ở nhiệt độ phòng và nhiệt độ thấp, 2 chu kỳ chiếu xạ liên tục ở nhiệt độ cao
Phạm vi phạm vi	Giá trị tối thiểu không quá 300m, tối đa không nhỏ hơn 35km (khả năng hiển thị 23km, nhiễu loạn khí quyển trung bình, cho mục tiêu 2,3m × 2,3m, hệ số phản xạ mục tiêu lớn hơn 0,2)
Khoảng cách chiếu xạ	cho mục tiêu 2,3m × 2,3m, không dưới 16km
Thời gian chuẩn bị năng lượng nhiệt độ bình thường	<30 giây
Thời gian chuẩn bị năng lượng nhiệt độ thấp	<3 phút
Cuộc sống phục vụ	≥2 triệu lần
Phạm vi đếm dao động	200m ~ 40km
Độ chính xác khác nhau	± 2m
Tốc độ đo chính xác	≥98%
Tần số khác nhau	1Hz, 5Hz, 10Hz, 20Hz
Lắp đặt dữ liệu và trục quang truyền laser của không song song	≤0,5mrad
Cài đặt Datum Flatness	0,01mm (đảm bảo thiết kế)
Điện trở cách nhiệt	Theo áp suất khí quyển tiêu chuẩn, giá trị điện trở cách điện của điểm đo được chỉ định phải phù hợp với các quy định của Bảng 1

Bảng 1 chỉ định các giá trị điện trở cách điện của các điểm đo

Số seri	Điều kiện môi trường	Điện trở cách nhiệt	Điện áp đầu ra megohm
1	Điều kiện khí quyển tiêu chuẩn	20 m hoặc lớn hơn	100V

◆ Logo bên ngoài (bao gồm cả số sản phẩm) nên được sửa chữa chắc chắn, rõ ràng, hoàn toàn và dễ dàng xác định.

Nguyên tắc của phạm vi

Sau khi bắt đầu hình ảnh laser, xung laser với tần số định kỳ là 1Hz được phát ra, đạt đến mục tiêu đo được thông qua ăng ten truyền. Hầu hết các chùm tia được hấp thụ hoặc phản xạ khác biệt bởi mục tiêu, trong khi một phần rất nhỏ của chùm tia trở lại ăng -ten nhận và hội tụ trên mô -đun máy dò. Mô -đun máy dò lấy mẫu tín hiệu phản xạ và thu được thông tin khoảng cách của mục tiêu đo được thông qua thuật toán.
Ví dụ về tính toán:
Thời gian đo (một chuyến đi vòng) = 10US
Thời gian lan truyền (một chiều) = 10US/2 = 5US
Khoảng cách từ = tốc độ ánh sáng × thời gian di chuyển = 300000km/s × 5us = 1500m

Khả năng khác nhau trong các khả năng khác nhau

Tầm nhìn của khí quyển có tác động lớn đến hiệu suất của quang kế laser. Vui lòng tham khảo Hình 2 về khả năng khác nhau của sản phẩm này trong khả năng hiển thị khác nhau.

Hình 2 Mối quan hệ giữa khả năng của quang kế laser và khả năng hiển thị khí quyển

An toàn mắt người

Dưới đó sử dụng nguồn laser trong dải 1064nm. Khi sử dụng tia laser trong dải này, cần phải tránh chùm tia đi trực tiếp vào mắt người càng xa càng tốt để ngăn ngừa chấn thương mắt của con người.

Giao diện cơ điện tử

Giao diện cơ học của quang kế laser bao gồm 3 qua các lỗ, được cố định vào nền tảng lắp đặt bằng 3 ốc vít. Kích thước của các giao diện cơ học và quang học được hiển thị trong Hình 3 bên dưới.

Hình 3 cho thấy các giao diện cơ học và quang học

Giao thức truyền thông

7.1 Giao diện điện của quang kế laser

Số seri	Tên	Hướng dẫn	Ghi chú
Từ 1 đến 5	+ 28V
12-16	+28V_GND
6	T+	Gửi laser	Truyền thông rs422
7	T-	Gửi laser
8	R-	Tiếp nhận laser
9	R+	Tiếp nhận laser
10	GND	giao tiếp
17	Sync_in+	Tiếp nhận laser	Đầu vào tín hiệu đồng bộ
18	Sync_in-	Tiếp nhận laser	Đầu vào tín hiệu đồng bộ
19	Sync_out-	Đầu ra laser	Đầu ra tín hiệu đồng bộ hóa
20	Sync_out+	Đầu ra laser	Đầu ra tín hiệu đồng bộ hóa
11	Tín hiệu điều khiển _+12V	Kiểm soát năng lượng	Tín hiệu sử dụng hiện tại ≤20mA
21	Tín hiệu điều khiển _GND	Kiểm soát năng lượng	Tín hiệu sử dụng hiện tại ≤20mA

7.2 Phần mềm
7.2.1 Định nghĩa giao thức giao tiếp
Bus 422 được sử dụng để trao đổi dữ liệu giữa máy ảnh laser và máy tính trên và các đặc điểm của nó như sau:
7.2.1.1 Tốc độ baud: 38,40kbps;
7.2.1.2 Xây dựng byte: byte thấp đầu tiên, byte cao sau; Byte thấp đầu tiên, byte cao cuối cùng;
7.2.1.3 Định dạng thành phần byte: 1 bit bắt đầu, 8 bit dữ liệu, 1 lần dừng;
7.2.1.4 Chu kỳ giao tiếp: 20ms.
7.2.2 Phần mềm hệ thống gửi hướng dẫn đến quang kế laser
Các hướng dẫn công việc được gửi bởi phần mềm hệ thống đến quang kế laser được hiển thị trong Bảng 2.

Bảng 2: Hướng dẫn làm việc

Hướng dẫn	Nghĩa
55 02 AA	Phạm vi đơn lẻ
55 03 AA	1Hz dao động
55 04 AA	5Hz khác nhau
55 0A AA	10Hz dao động
55 0b aa	20Hz dao động
55 00 AA	Ngừng phạm vi
55 0c 0d aa	Hướng dẫn truy vấn

7.2.3 Photometer laser gửi dữ liệu đến phần mềm hệ thống

Bảng 3: Truy vấn thông tin dữ liệu phản hồi

Số seri	tên	Hướng dẫn	Ghi chú
0	Khung tiêu đề	0!
1	Cờ bit	0x0a
2	Định tuyến một dòng điện
3	Định tuyến một dòng điện
4	Cờ bit	0x0b
5	B hiện tại
6	Hiện tại b-con đường
7	Cờ bit	0x0c
8	C dòng đường dẫn
9	C dòng đường dẫn
10	Chiều rộng xung
11	Chiều rộng xung
12	chờ đợi
13	Dự phòng
14	Dự phòng
15	Từ trạng thái		0x0a: Tuyến A được bật 0x0b: Tuyến B được bật 0x0C: Tuyến C được bật 0x0d: Route ABC được bật
16	Nhiệt độ
17	Khung đuôi	0x55

Bảng 4: Phạm vi thông tin dữ liệu Echo

Số seri	Tên	Hướng dẫn	Ghi chú
0	Khung tiêu đề	0!
1	Giá trị khoảng cách Byte cao
2	Giá trị khoảng cách thấp byte
3	Từ trạng thái
4	Tình trạng tự kiểm tra bằng laser
5	Dự phòng
6	Dự phòng
7	Khung đuôi	0x55

7.2.4 Phụ kiện
Ngoài quang kế laser, sản phẩm này bao gồm các phụ kiện sau:
◆Product packaging box (for batch products)
◆ Hướng dẫn vận hành và bảo trì
◆ Giấy chứng nhận sản phẩm
◆ Lịch sử sản phẩm
◆Muslin gloves
◆ Các đầu nối J30J-21TJL

Bảo trì và dịch vụ

8.1 Làm sạch, bảo trì và lưu trữ
Làm sạch quang kế laser bao gồm làm sạch ống kính và làm sạch nhà ở.
Làm sạch ống kính:
8.1.1 Các hạt bụi nên được thổi đi bằng cách sử dụng một quả bóng bay. 8.1.2 dấu vân tay đầu tiên nên được nhúng vào một lượng nhỏ hỗn hợp ether rượu bằng cách lau bông, và sau đó trong bóng râm của không khí tự nhiên khô.
8.1.3 Không sử dụng vải để làm sạch ống kính.
Làm sạch vụ án:
8.1.4 Các bộ phận cấu trúc nên được cọ xát nhẹ bằng rượu và để khô tự nhiên.
8.1.5 Giữ điện tử, phích cắm và cáp không có độ ẩm và bụi bẩn nhất có thể.

8.2 Bảo trì quang kế laser:
Không cần phải duy trì quang kế laser trong điều kiện làm việc bình thường. Nó cần được duy trì sau khi được lưu trữ trong môi trường không có bụi trong hơn một năm. Các phương pháp bảo trì như sau:
8.2.1 Kiểm tra xem quang kế laser có hình dạng bình thường không.
8.2.2 Kiểm tra xem tất cả các ốc vít có an toàn không.
Lưu trữ quang kế laser:
8.2.3 Làm khô sản phẩm kỹ lưỡng trước khi đóng gói.
8.2.
8.3 Kiểm tra
Các nhà khai thác nên kết nối đúng và gửi các hướng dẫn chính xác theo định nghĩa nghiêm ngặt với các định nghĩa về sức mạnh và giao tiếp.
8.4 Dịch vụ sau bán hàng
Photometer laser cho các sản phẩm chính xác, khi có lỗi, sự cần thiết phải quay lại nhà máy để phân tích, định vị và bảo trì lỗi, không được phép sửa chữa.
