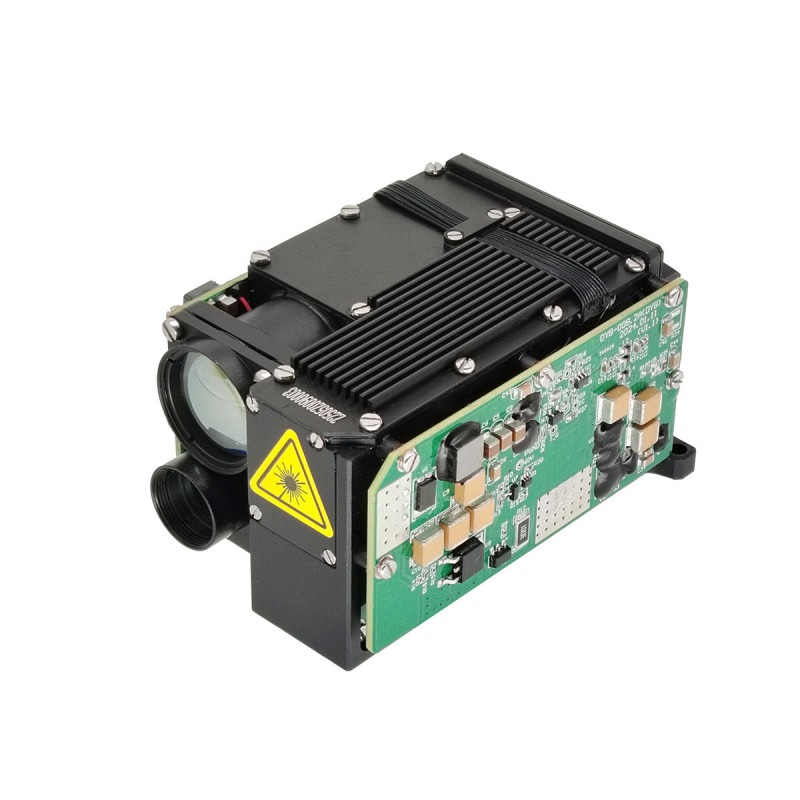

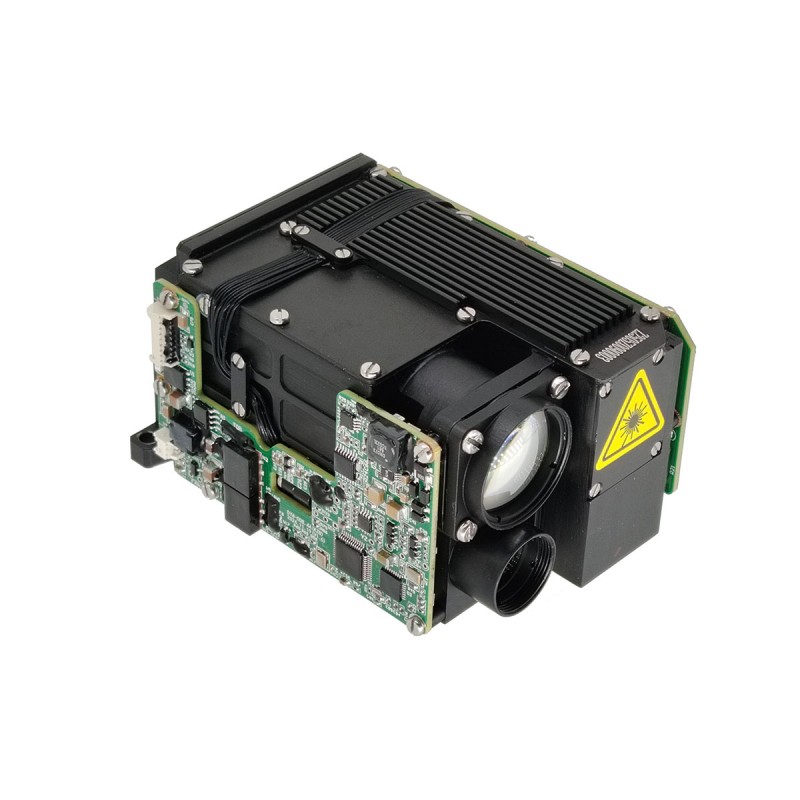

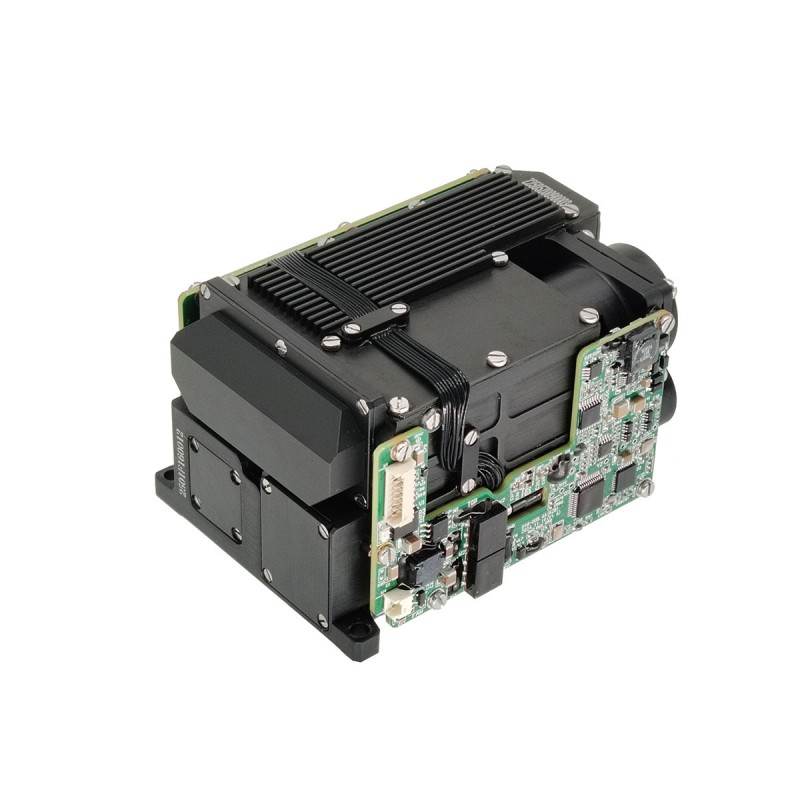

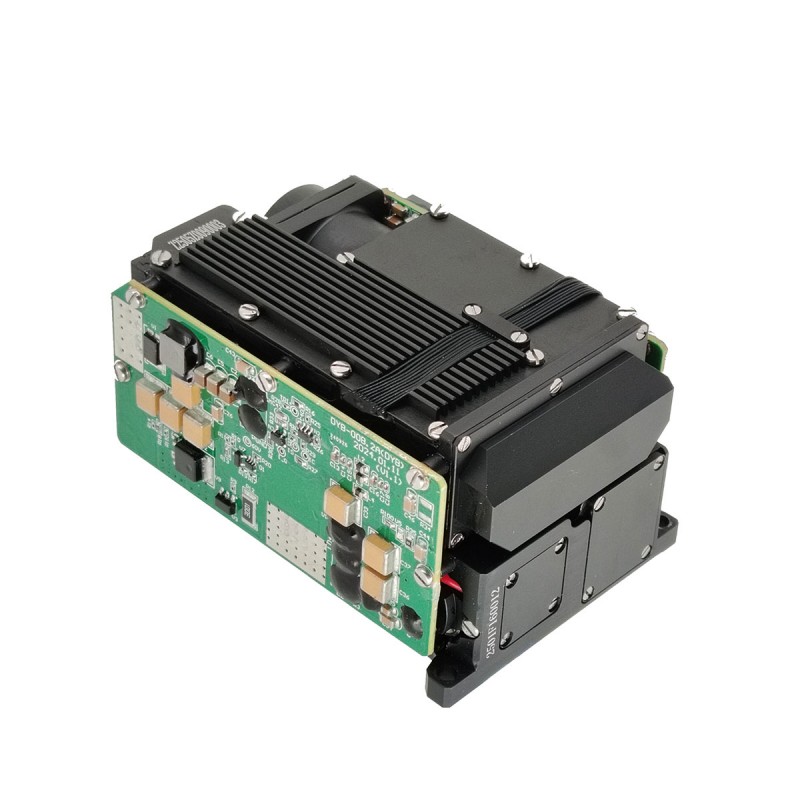

Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF
  • Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRFCông cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF
  • Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRFCông cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF
  • Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRFCông cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF
  • Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRFCông cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF

Công cụ thiết kế mục tiêu laser quân sự 25mJ (LTD) WIHT LRF

STA-D25M là một nhà thiết kế mục tiêu laser 25MJ quân sự, đóng vai trò quan trọng trong các hệ thống nhắm chính xác, có khả năng cung cấp hướng dẫn chính xác cho đạn dược thông minh. Thông qua một hệ thống quang học tiên tiến, nó đánh dấu mục tiêu bằng chùm tia laser, đảm bảo rằng vũ khí hướng dẫn chính xác có thể phá hủy mục tiêu với độ chính xác và hiệu quả cực kỳ cao.

Gửi yêu cầu

Mô tả Sản phẩm
Tính năng sản phẩm

Nhẹ và thu nhỏ
Khả năng thích ứng môi trường: -40 ℃ ~ 60 ℃ Khả năng thích ứng nhiệt độ rộng

Tham số chỉ báo lõi

1. Hàm
a) Nó có chức năng thiết lập chu kỳ chiếu xạ và có thể thực hiện chiếu xạ laser theo chu kỳ đã đặt.
b) Được trang bị các chức năng khác nhau và lặp đi lặp lại.
c) Được trang bị chức năng đa mục tiêu.
D) Được trang bị chức năng đầu ra nhiệt độ cho các thành phần lõi của máy ảnh.
E) Được trang bị chức năng bảo vệ quá nhiệt cho thiết bị đo.
f) Được trang bị chức năng xuất thông tin trạng thái của thiết bị chiếu sáng.

Thông số kỹ thuật

Thông số kỹ thuật hiệu suất
Bước sóng laser 1.064mm
Năng lượng trung bình xung ≥25mj
Biến động công suất xung Trong một chu kỳ, dao động xung liền kề ≤8%(thống kê sau 2 giây đầu ra ánh sáng)
Góc phân tán tia laser ≤0,5mrad
Độ ổn định trục quang laser ≤0,05mrad
Chiều rộng xung ≤20ns
Thời gian chuẩn bị năng lượng ≤3s
Hiệu suất khác nhau
Tần số khác nhau 1Hz, 5Hz, thời gian đơn lẻ
Thời gian liên tục 5 phút (1Hz), 1 phút (5Hz)
Thời gian hoạt động liên tục tối đa 5Hz 2 phút
Phạm vi tối thiểu ≤100m
Khả năng điển hình ≥2000m
Độ chính xác khác nhau ± 2m
Tốc độ đo chính xác ≥ 98%
Logic khác nhau: Mục tiêu đầu tiên và cuối cùng mục tiêu đầu tiên và cuối cùng
Hiệu suất chiếu xạ
Khoảng cách chiếu xạ 2km
Tần số chiếu xạ Tần số cơ bản 20Hz
Mã hóa phù hợp với các yêu cầu hệ thống; Với khả năng tùy chỉnh tiện ích mở rộng mã hóa
Chế độ mã hóa Mã tần số chính xác
Mã hóa độ chính xác ≤ ± 2,5μs
Chế độ chiếu xạ Thời gian chiếu xạ ≥20s, bắt đầu chiếu xạ một lần nữa, khoảng ≤15s, có thể được chiếu xạ liên tục trong 8 chu kỳ
Trọng lượng và kích thước
Cân nặng ≤450g
Kích cỡ ≤67,4mm × 51mm × 90mm
Điện áp cung cấp điện
Điện áp 19,6V ~ 25.2V
Tiêu thụ năng lượng
Tiêu thụ năng lượng dự phòng ≤4W
Tiêu thụ năng lượng trung bình ≤50w
Tiêu thụ năng lượng cao nhất ≤90W
Khả năng thích ứng môi trường
Nhiệt độ làm việc -40 ~ 55
Nhiệt độ lưu trữ -55 ~ 70

Chức năng kiểm soát

2.1 với chức năng phạm vi laser;
2.2 Cung cấp chiếu xạ laser mục tiêu;
2.3 Có thể giao tiếp với máy tính chủ theo yêu cầu của giao thức truyền thông.
Người chụp ảnh laser có thể nhận ra các chức năng sau thông qua giao diện giao tiếp nối tiếp:
2.3.1 Hướng dẫn phạm vi laser phản hồi và có thể dừng bất cứ lúc nào theo hướng dẫn dừng;
2.3.2 Dữ liệu khoảng cách và thông tin trạng thái là đầu ra trên mỗi xung khi phạm vi;
2.3.3 Phạm vi với chức năng gating khoảng cách;
2.3.4 Bắt đầu phạm vi liên tục không nhận được hướng dẫn dừng 5 phút (1Hz)/1 phút (5Hz) sau khi dừng tự động;
2.3.5 Chế độ chiếu xạ và mã hóa có thể được đặt;
2.3.6 Đáp lại lệnh chiếu xạ laser, theo chế độ, mã hóa, chiếu xạ đã được đặt và có thể dừng chiếu xạ bất cứ lúc nào theo hướng dẫn dừng;
2.3.7 Nếu không nhận được hướng dẫn dừng sau khi bắt đầu chiếu xạ, nó sẽ tự động dừng sau một chu kỳ chiếu xạ;
2.3.8 Khi chiếu xạ laser, mỗi xung xuất ra giá trị khoảng cách và thông tin trạng thái;
2.3.9 Tăng sức mạnh tự kiểm tra và tự kiểm tra và thông tin trạng thái đầu ra;
2.3.10 Trả lời để bắt đầu kiểm tra hướng dẫn và thông tin trạng thái đầu ra;
2.3.11 có thể báo cáo số lượng xung laser tích lũy;
2.3.12 Chức năng phạm vi mục tiêu đầu và đầu.

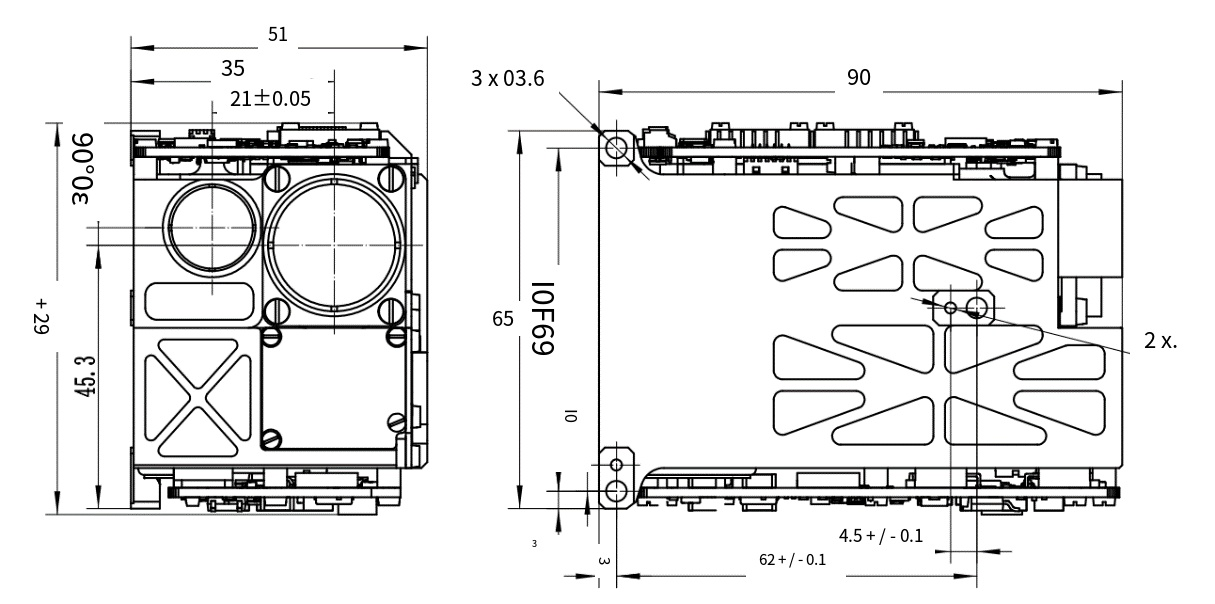

Giao diện cơ điện tử
