Chỉ định mục tiêu laser 60MJ với LRF
  • Chỉ định mục tiêu laser 60MJ với LRFChỉ định mục tiêu laser 60MJ với LRF

Chỉ định mục tiêu laser 60MJ với LRF

Loại tưới tiêu này sử dụng một thiết kế nguồn ánh sáng duy nhất để đạt được đầu ra laser lên tới 60MJ với kích thước cấu trúc rất nhỏ và chiều rộng xung là hơn 10ns và góc phân kỳ laser ban đầu nhỏ hơn 50% so với sản phẩm thông thường. Irradator sử dụng một thiết kế khẩu độ duy nhất của phát xạ và tiếp nhận, cấu trúc nhỏ gọn, có thể được sử dụng trong nhà chứa điện quang điện, chiếu xạ xe và các kịch bản ứng dụng khác.

Gửi yêu cầu

Mô tả Sản phẩm
Các chức năng chính của iradiator:

Hướng dẫn chiếu xạ mục tiêu
Kiểm tra khoảng cách mục tiêu
Mã hóa đầu ra laser
Bảo vệ quá áp, bảo vệ quá dòng và quá nhiệt, chức năng chống đảo ngược năng lượng
Tín hiệu vi sai chức năng kích hoạt bên ngoài

Thông số kỹ thuật chính

Các thông số chính của nguồn ánh sáng laser
Bước sóng laser 1064nm ± 1nm
Chế độ bơm Bơm bán dẫn
Năng lượng tần số lặp lại 1 ~ 20Hz≥60MJ@20Hz
Khoảng cách chiếu xạ ≥4km
Chiều rộng xung 10ns ~ 20ns
Góc phân kỳ chùm tia ≤0,3Mrad
Ổn định trục <0,1Mrad
Tính ổn định năng lượng xung <5% (RMS, trong một chu kỳ chiếu xạ)
Thời gian làm việc @20Hz Làm việc trong 1 phút, nghỉ ngơi trong 0,5 phút; Làm việc trong 8 chu kỳ, nghỉ ngơi trong 15 phút trước khi tiếp tục làm việc
Cung cấp điện DC 28V ± 4V
Quyền lực Tiêu thụ năng lượng dự phòng ít hơn 20W; Tiêu thụ điện năng cao nhất là ít hơn 120W;
Loại mã hóa Mã hóa tần số chính xác tích hợp, mã khoảng thời gian thay đổi, hỗ trợ mã hóa ngẫu nhiên giả
Độ chính xác mã hóa ≯1,5μs@20hz
Chỉ số hệ thống
Chế độ khác nhau Xung khác nhau
Tần số phạm vi 1-5Hz
Phạm vi tối đa ≥8km (2,3m*2,3m mục tiêu NATO, độ phản xạ0.3, khả năng hiển thị> 25km,)
Phạm vi mini ≤500m
Độ chính xác khác nhau ± 5m
Tỷ lệ chính xác ≥98%
Giao diện và cấu trúc
Kích thước mô -đun ≤198x109x75.5mm
Cân nặng ≤1.4kg
Chế độ làm mát Làm mát không khí
Cổng nối tiếp rs422 và đầu vào đồng bộ bên ngoài là 422 mức và chiếu sáng đồng bộ bên ngoài là 0-5V
Phù hợp với môi trường
Nhiệt độ làm việc -40 ~ +60
Nhiệt độ lưu trữ -50 ℃ ~+75

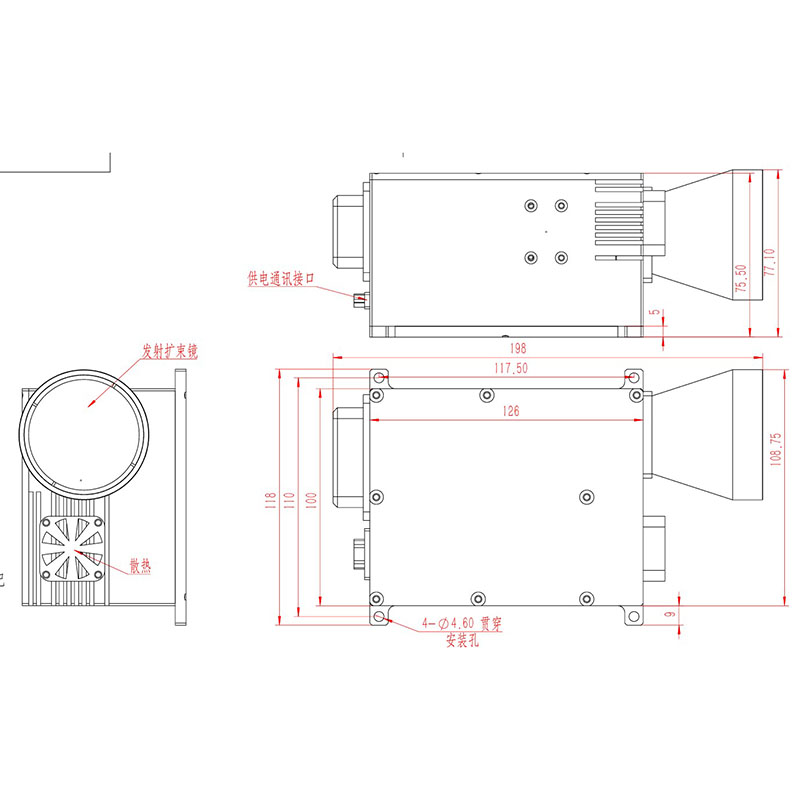

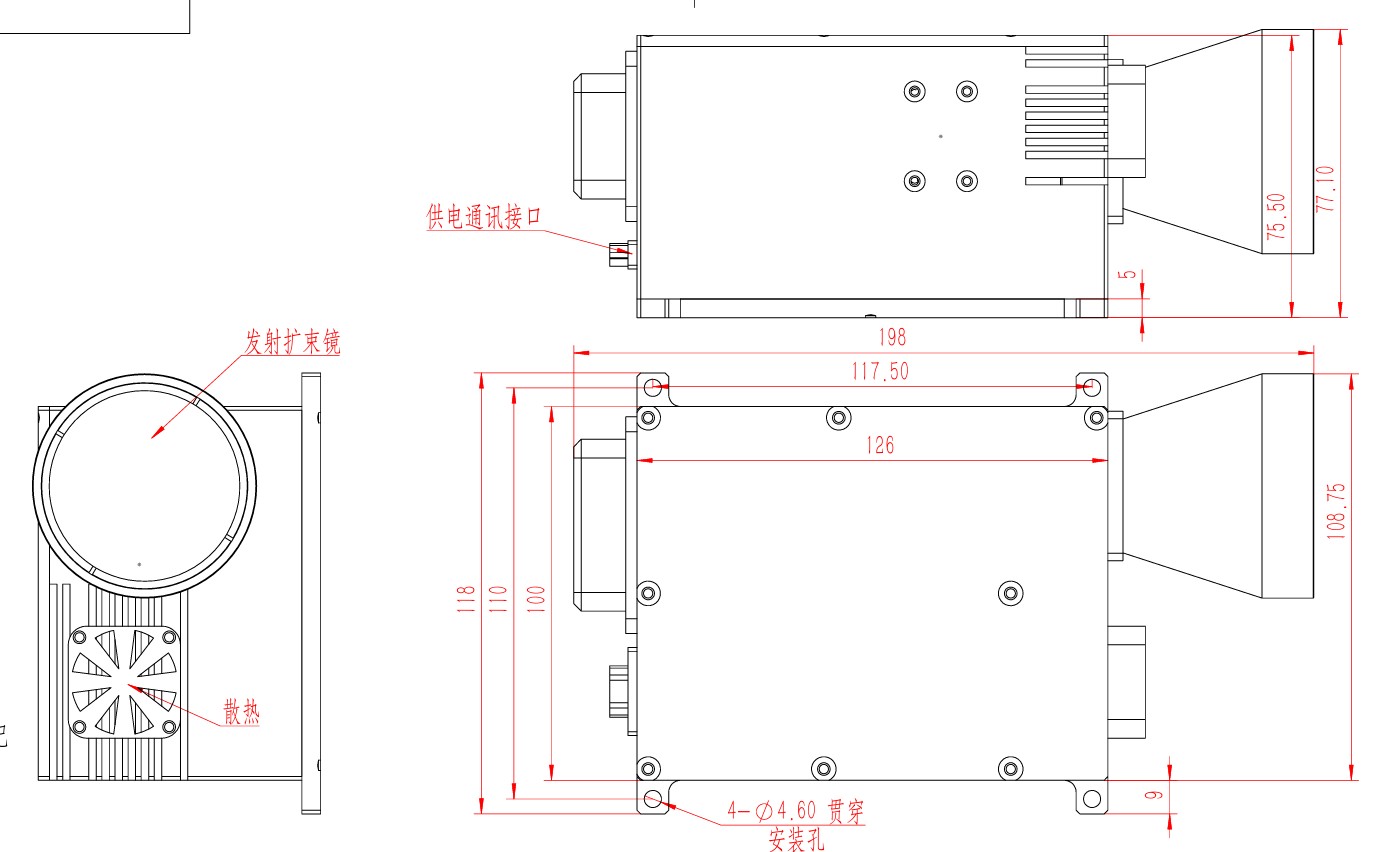

Sản phẩm kích thước bên ngoài
