Nhà thiết kế mục tiêu laser 200mj (LTD) WIHT LRF
  • Nhà thiết kế mục tiêu laser 200mj (LTD) WIHT LRFNhà thiết kế mục tiêu laser 200mj (LTD) WIHT LRF

Nhà thiết kế mục tiêu laser 200mj (LTD) WIHT LRF

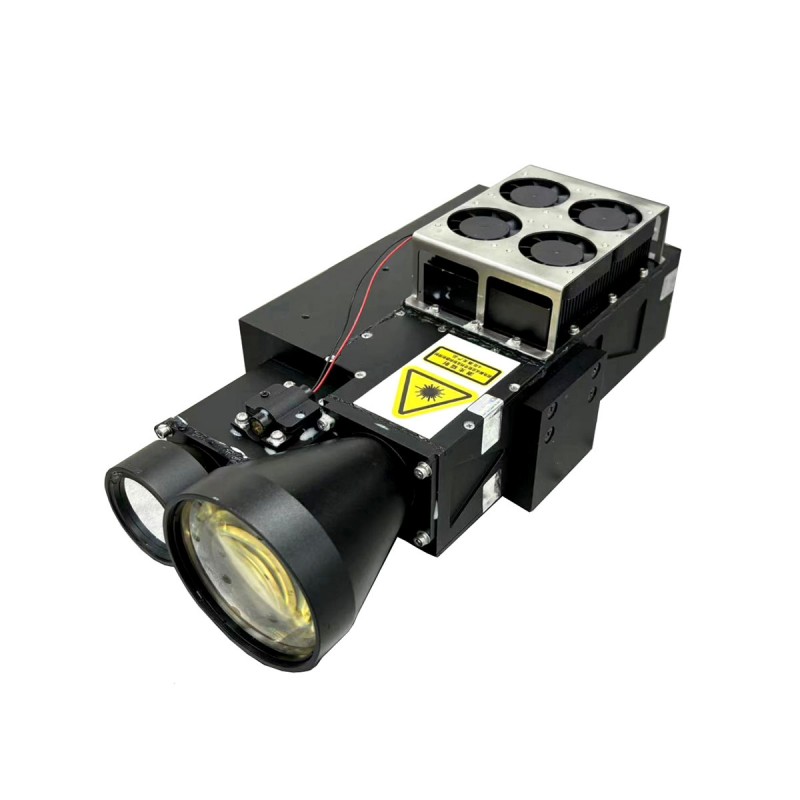

STA-Z200M là một công cụ chỉ định mục tiêu laser 200MJ quân sự, đóng vai trò quan trọng trong các hệ thống nhắm chính xác, có khả năng cung cấp hướng dẫn chính xác cho đạn thông minh. Thông qua một hệ thống quang học tiên tiến, nó đánh dấu mục tiêu bằng chùm tia laser, đảm bảo rằng vũ khí hướng dẫn chính xác có thể phá hủy mục tiêu với độ chính xác và hiệu quả cực kỳ cao.

Gửi yêu cầu

Mô tả Sản phẩm
Mô hình thiết kế mục tiêu laser này áp dụng thiết kế tích hợp, hệ thống bao gồm một nguồn ánh sáng laser và trình điều khiển, mô -đun đo khoảng cách, hệ thống quan sát và mô -đun điều khiển.

Chức năng chính

Chức năng phạm vi laser;
Chức năng chiếu xạ laser;
Kích hoạt tín hiệu cách ly quang điện;
Tháo rời Beam Beam;
chức năng kích hoạt bên ngoài;

Các chỉ số kỹ thuật chính

Bước sóng làm việc 1064nm ± 1nm
Năng lượng chiếu xạ laser 200mj
Độ trễ ánh sáng 304 Laus ± 1
Góc phân tán tia laser ≤0,2Mrad
Tần số chiếu xạ 8 ~ 21Hz
Tần số khác nhau 10Hz
Chiều rộng xung laser 10ns ~ 15ns
Sự ổn định sức mạnh ≤ ± 8%
Phạm vi phạm vi 0,3m ~ 30km (kích thước mục tiêu 10 m *10 m *8 m, khả năng hiển thị 30km)
Lỗi phạm vi ít hơn hoặc bằng 5 mét
Lựa chọn mục tiêu Đầu tiên/thứ hai/kết thúc
Tốc độ đo chính xác 98%
Thời gian khởi động 1 phút (ở nhiệt độ bình thường)
Thời gian làm việc Chế độ khác nhau liên tục làm việc trong 5 phút, nghỉ ngơi trong 4 phút, liên tục 5 chu kỳ (ở nhiệt độ thấp/bình thường) liên tục làm việc trong 5 phút, nghỉ ngơi trong 4 phút, 2CYCLES liên tục (ở nhiệt độ cao và công suất 85mJ liên tục làm việc
Chế độ chiếu xạ Thời gian chiếu xạ 90s, REST 60S, liên tục 5 chu kỳ (ở nhiệt độ thấp/bình thường và đầu ra 85MJ Thời gian chiếu xạ 60s, nghỉ 60s, liên tục 5 chu kỳ Ở nhiệt độ cao và đầu ra 160mJ
Trọng lượng đầy đủ 3,3kg

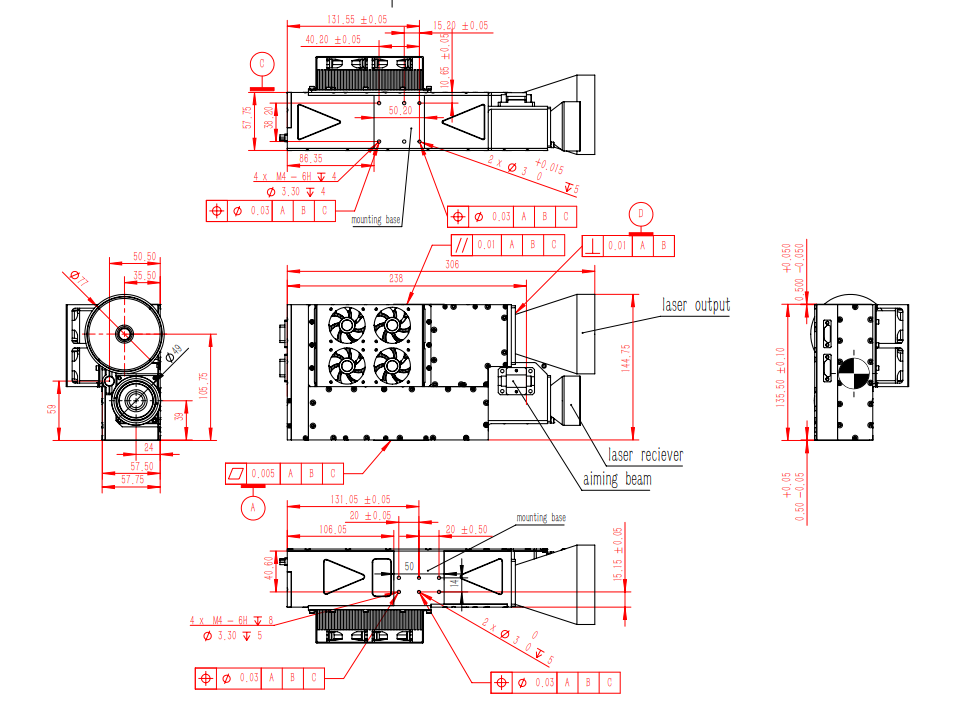

Khối lượng đầy đủ



Giao diện điện

Đầu nối giao tiếp (Mô hình ổ cắm J30J-15ZKP, Mô hình cắm mông J30J-15TJ) Định nghĩa pin

Ghim Sự định nghĩa Nội dung Loại tín hiệu Nhận xét
1 TX+ RS422 Gửi tích cực (cục bộ) Đầu ra Máy tính chủ đối tượng
2 TX - RS422 Gửi âm (cục bộ) Đầu ra Máy tính chủ đối tượng
3 RX+ RS422 nhận được dương tính (địa phương) Đầu vào Đối tượng máy tính trên
4 RX - RS422 nhận được âm tính (cục bộ) Đầu vào Đối tượng máy tính trên
5 GND RS422 mặt đất Tín hiệu mặt đất Đối tượng máy tính trên
6


Nhà sản xuất gỡ lỗi đặc biệt
7


Nhà sản xuất gỡ lỗi đặc biệt
8


Nhà sản xuất gỡ lỗi đặc biệt
9


Nhà sản xuất gỡ lỗi đặc biệt
10


Nhà sản xuất gỡ lỗi đặc biệt
11


Nhà sản xuất gỡ lỗi đặc biệt
12


Nhà sản xuất gỡ lỗi đặc biệt
13


Nhà sản xuất gỡ lỗi đặc biệt
14
Hệ thống thời gian bên ngoài + Đầu vào Vi sai rs422
15
Hệ thống thời gian bên ngoài - Đầu vào Vi sai rs422

Đầu nối nguồn (loại cắm J30J02P020P000S0P120, loại cắm J30J02P020S000S0L000) Định nghĩa pin

Số pin Sự định nghĩa Nhận xét
A, b 24V Màu dây có màu đỏ
ĐĨA CD GND Màu dây có màu đen

Chỉ số hiệu suất chính

Cung cấp năng lượng và tiêu thụ năng lượng Phạm vi cung cấp điện 20V ~ 33V, DC
Tiêu thụ năng lượng Công suất cực đại không quá 260W, công suất dự phòng không quá 60W (nhiệt độ bình thường)
Độ tin cậy MTBF không dưới 4000h (tổng thời gian bắn lớn hơn 3 triệu)
Bảo vệ Thiết lập một thiết bị cảnh báo cho laser hoạt động
Lối ra của máy phát laser được cung cấp các dấu hiệu cảnh báo rõ ràng
Thiết bị có căn cứ
Khả năng duy trì Tất cả các thành phần và thiết bị chức năng chính đều có cả các chỉ số và chỉ số lỗi cho hoạt động bình thường
Thời gian sửa chữa trung bình MTTR không quá 20 phút
Yêu cầu tương thích điện từ Trong quy trình khởi động hệ thống, thiết bị có thể tương thích với các thiết bị khác trong hệ thống và vận hành bình thường

Yêu cầu thích ứng môi trường

Nhiệt độ Nhiệt độ hoạt động -40 ~ +60
Nhiệt độ lưu trữ -40 ~ +70
Nhiệt độ ẩm Độ ẩm tương đối 95% ± 3%
Nhiệt độ +25 ° C ± 2 ° C.
Thời gian lưu trữ 72h
Rung động Hình dạng phổ rung (GRMS = 6.06) 20Hz đến 80Hz +3DB/OCT
80Hz đến 350Hz G2/0,04 Hz
350Hz đến 2000Hz -3db/tháng 10
Hướng và thời gian rung rung theo hai hướng trong ít nhất 10 phút
Điểm kiểm soát Nên được chọn trong bề mặt bàn hoặc độ lắc gần độ cứng tối đa của sản phẩm, thiết bị lớn có thể sử dụng điều khiển trung bình đa điểm
Điểm giám sát Điểm giám sát phải được chọn trong phần chính của sản phẩm được kiểm tra, do đó, phản hồi gia tốc bình phương trung bình không vượt quá thiết kế tối đa cho phép (GRMS = 6.06)
Yêu cầu cài đặt Mẫu vật được gắn chắc chắn vào bàn lắc và đối với các sản phẩm được trang bị thuốc giảm xóc, các chất giảm xóc nên được loại bỏ trước khi thử nghiệm
Kiểm tra hiệu suất Trong quá trình kiểm tra độ rung với thiết bị được cung cấp, tất cả các chỉ số hiệu suất phải đáp ứng các yêu cầu kỹ thuật được chỉ định trong tài liệu thiết kế. Trong trường hợp thất bại, việc sửa chữa được cho phép. Sau khi sửa chữa, giá trị quang phổ phải được giảm xuống 0,01g²/Hz, GRMS = 3.03 và mẫu vật phải chịu rung theo hướng dễ bị rung nhất trong 10 phút trong quá trình kiểm tra chấp nhận.
Chu kỳ nhiệt độ Phạm vi nhiệt độ Kiểm tra nguồn -35 ± 3 ℃ ~ +52 ± 2
Tốc độ thay đổi nhiệt độ Nhiệt độ tăng 10 ℃/phút
Làm mát 10 ℃/phút
Thời gian chu kỳ Mười chu kỳ nên được hoàn thành, đảm bảo rằng 2 chu kỳ cuối cùng không có lỗi. Nếu một lỗi xảy ra trong 2 chu kỳ cuối cùng, sau khi sửa chữa, cần có thêm 2 chu kỳ không có lỗi.
Thời gian chu kỳ Thời gian một chu kỳ là 4h, một chu kỳ bao gồm tăng nhiệt độ → nhiệt độ ở → làm mát → ở lại nhiệt độ → tăng nhiệt độ
Thời gian cư trú ở nhiệt độ cao và thấp Thời gian cư trú phụ thuộc vào khả năng nhiệt của mẫu vật. Dựa trên nguyên tắc tính thấm nhiệt hoặc lạnh sản phẩm, nhiệt độ bên trong của mẫu vật được duy trì trong 5 phút sau khi đạt đến độ ổn định
Các yêu cầu của sản phẩm đang được thử nghiệm Kiểm tra chu kỳ nhiệt độ chung với toàn bộ máy, nên càng xa càng tốt để mở nắp
Kiểm tra và sửa chữa Trong thiết bị kiểm tra điện, sau mỗi lần kiểm tra chu kỳ nhiệt độ, cần xác nhận rằng thiết bị không có lỗi trước khi tiến tới chu kỳ nhiệt độ tiếp theo
Yêu cầu ướt đẫm Việc làm ướt được thực hiện với toàn bộ thiết bị
Yêu cầu vận chuyển Thiết bị cần được vận chuyển như một phương tiện
Nếu sản phẩm không trải qua thử nghiệm vận chuyển đường bộ, bạn có thể thực hiện thử nghiệm mô phỏng vận chuyển trong nhà bằng cách sử dụng bảng vận chuyển mô phỏng. Thử nghiệm này liên quan đến việc tiến hành thử nghiệm rung động tuần hoàn hình sin để đánh giá hiệu suất của sản phẩm
Các yêu cầu của thử nghiệm bảng vận chuyển mô phỏng như sau
Điều kiện kiểm tra Tính thường xuyên 5Hz ~ 200Hz
Biên độ 5Hz ~ 7Hz
Biên độ 12 mm ~ 8 mm
7Hz ~ 200Hz gia tốc bằng nhau 1,5g
Điều kiện kiểm tra độ lệch cho phép độ lệch cho phép giống như kiểm tra rung ngẫu nhiên băng thông rộng
Phương hướng hướng trục dọc và phía bên; định hướng: dọc và ngang sang trục
Thời gian chu kỳ log-scan 5Hz ~ 200Hz ~ 5Hz, 12 phút mỗi chu kỳ; khi tần số cộng hưởng của mẫu được đo dưới 5Hz, tần số kiểm tra có thể được kéo dài đến 2Hz, 2Hz ~ 200Hz ~ 2Hz, thời gian quét nên là 15 phút.
Sau khi kiểm tra vận chuyển, hãy kiểm tra bất kỳ dấu hiệu hư hỏng hoặc nới lỏng cấu trúc nào và tiến hành kiểm tra các chỉ số kỹ thuật để đảm bảo chúng đáp ứng các yêu cầu thiết kế
