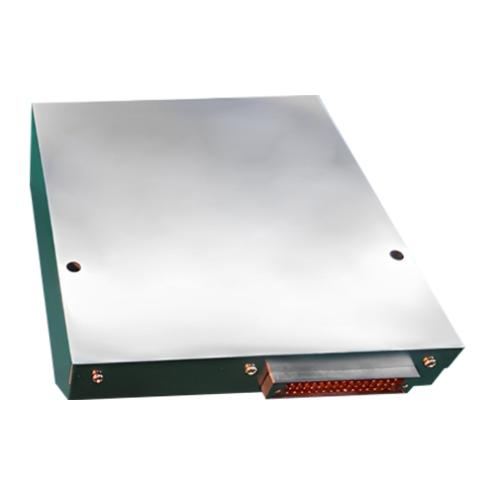

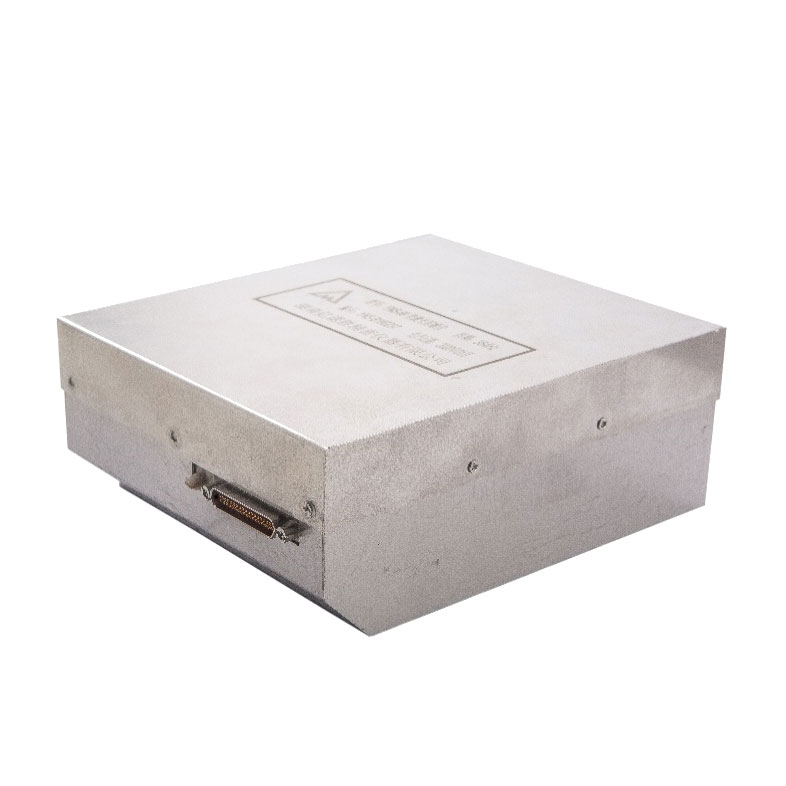

Ring Laser Gyroscope - Jio90

Ring Laser Gyroscope-JIO90 là một máy bay laser tần số kỹ thuật số kỹ thuật số có độ chính xác cao do công ty chúng tôi sản xuất. Nó có những ưu điểm của độ chính xác cao, cung cấp năng lượng đơn giản, tích hợp cao và đầu ra kỹ thuật số. Nó có thể đo chuyển động góc của sóng sóng mang xung quanh trục nhạy và đầu ra hai sóng vuông. Nó có thể được sử dụng rộng rãi trong việc tích hợp định vị/điều hướng, giám sát/trinh sát, kiểm soát hỏa lực và điều khiển chuyến bay của tên lửa và tên lửa vận chuyển của họ, máy bay, xe trên không, tàu, tàu, xe bọc thép và các cánh đồng khác.

Người mẫu:JIO90-RLG

Gửi yêu cầu

Mô tả Sản phẩm

Ring Laser Gyroscope - Jio90 có sẵn trong các mô hình A, B và C để đáp ứng các nhu cầu khác nhau của bạn.

Chức năng

Đo góc quay xung quanh trục nhạy cảm của nó và tạo hai sóng vuông trực giao chứa thông tin xoay.

Hiệu suất

Máy đo laser laser JIO50 -type được thể hiện trong Bảng 1
Bảng 1 Các chỉ số kỹ thuật chính của con quay hồi chuyển

Số seri	Tham số	Đơn vị	Phần thưởng	Lớp A.	Lớp b	Lớp c	Nhận xét
1	Không thiên vị	°/h	≤0.3				/
2	sự ổn định sai lệch	°/h	≤1	≤3	≤4	≤5	100s, 1c
3	Độ lặp lại sai lệch	°/h	≤1	≤2	≤3		1s
4	Hệ số đi bộ ngẫu nhiên	° / H1 / 2	≤0,4	≤0,6	≤0,7	≤1	/
5	Yếu tố quy mô	"/xung	1.865
6	Yếu tố quy mô phi tuyến	ppm	≤1				/
7	Độ lặp lại yếu tố tỷ lệ	ppm	≤1				1s
8	Độ nhạy từ tính	°/(h · gs)	≤1,5	≤2			/
9	Tỷ lệ góc đầu vào tối đa	°/s	≥400				/

Khả năng thích ứng môi trường

a) Nhiệt độ làm việc: -40 ℃ ~ + 65 ℃
b) Nhiệt độ lưu trữ: -45 ℃ ~ + 85 ℃
c) độ rung: tổng cộng 9,6g;
d) sốc: 30g/11ms (nửa sin) hoặc 75g/6ms (nửa sin);
E) Áp suất thấp: 5000m so với mực nước biển.

Tần số (Hz)	10	100	200	300	400	500	800	2000
Mật độ phổ công suất (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Cung cấp điện và giao diện điện

a) Cung cấp điện
Loại: ± 5V, +15V
Yêu cầu: +5V - 180mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mV
-5V - 60mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mv
+15V - 240mA hiện tại, độ ổn định ± 100mV, gợn sóng <100mV
b) Tiêu thụ năng lượng: <6W
C) Loại giao diện điện: J30JM-37ZK
d) Định nghĩa giao diện: Định nghĩa của các chân giao diện điện được thể hiện trong Bảng 2.

Bảng 2 Bảng định nghĩa giao diện điện

Ghim số seri	Sự định nghĩa	Nhận xét	Ghim số seri	Sự định nghĩa	Nhận xét
1	NC	vô giá trị	/	/	/
2	GND	Tín hiệu mặt đất	20	NC	vô giá trị
3	NC	vô giá trị	Hai mươi mốt	NC	vô giá trị
4	NC	vô giá trị	Hai mươi hai	NC	vô giá trị
5	NC	vô giá trị	Hai mươi ba	NC	vô giá trị
6	Giữ cho chính mình	/	Hai mươi bốn	NC	vô giá trị
7	NC	vô giá trị	25	Giữ cho chính mình	/
8	Giữ cho chính mình	/	26	NC	vô giá trị
9	Cos	Tín hiệu đầu ra sóng vuông 2 Cấp độ TTL	27	Cos	Tín hiệu đầu ra sóng vuông 2 TTL cấp
10	GND	Tín hiệu mặt đất	28	GND	Tín hiệu mặt đất
11	Tội lỗi	Tín hiệu đầu ra sóng vuông 1 Cấp độ TTL	29	Tội lỗi	Tín hiệu đầu ra sóng vuông 1 TTL cấp
12	T1	Điện trở bạch kim 1	30	T2	Điện trở bạch kim 2
13	T3	Nhiệt kế kháng bạch kim 3	31	T4	Điện trở bạch kim 4
14	TCOM	4 Điện trở bạch kim Các thiết bị đầu cuối chung	32	TCOM	4 Điện trở bạch kim Các thiết bị đầu cuối chung
15	GND	+5V, -5V Sân nguồn	33	GND	+5V, -5V Sân nguồn
16	+5V	Đầu vào năng lượng	34	+5V	Đầu vào năng lượng
17	+15V	Đầu vào năng lượng	35	+15V	Đầu vào năng lượng
18	15VGND	+Mặt đất năng lượng 15V	36	15VGND	+Mặt đất năng lượng 15V
19	-5V	Đầu vào năng lượng	37	-5V	Đầu vào năng lượng
Lưu ý: Mô hình kháng bạch kim là PT1000
