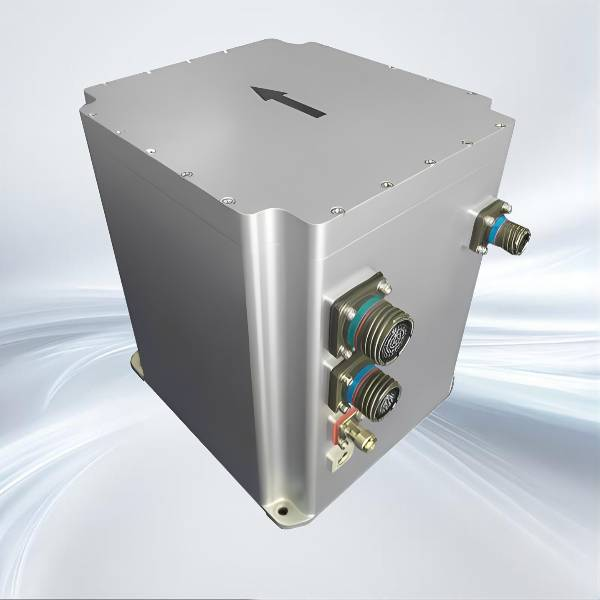

Hệ thống định vị tích hợp vệ tinh sương mù con quay hồi chuyển sợi quang

Hệ thống điều hướng tích hợp sợi quang JIO-F100S bao gồm con quay hồi chuyển sợi quang vòng kín có độ chính xác cao, gia tốc kế linh hoạt thạch anh và bảng nhận GNSS cao cấp, thông qua sự kết hợp và hướng dẫn đa cảm biến Hiện thực hóa thuật toán tính toán trên không, mang lại độ chính xác cao thái độ điều hướng, tốc độ và thông tin vị trí với thông tin thế giới bên ngoài để đáp ứng các yêu cầu đo lường và kiểm soát có độ chính xác cao. Chào mừng bạn đến mua Hệ thống định vị tích hợp vệ tinh sương mù con quay hồi chuyển sợi quang từ chúng tôi.

Người mẫu:JIO-F100S

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Tính năng hệ thống định vị tích hợp con quay hồi chuyển sợi quang vệ tinh sương mù

Hệ thống điều hướng tích hợp sợi quang JIO-F100S bao gồm con quay hồi chuyển sợi quang vòng kín có độ chính xác cao, gia tốc kế linh hoạt thạch anh và bảng nhận GNSS cao cấp, thông qua sự kết hợp và hướng dẫn đa cảm biến Hiện thực hóa thuật toán tính toán trên không, mang lại độ chính xác cao thái độ điều hướng, tốc độ và thông tin vị trí với thông tin thế giới bên ngoài để đáp ứng các yêu cầu đo lường và kiểm soát có độ chính xác cao.

JIOPTICS cài đặt con quay hồi chuyển sợi quang để dễ dàng tích hợp linh hoạt và bộ công cụ dành cho nhà phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu về đặc điểm kỹ thuật mà còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

JIOPTICS là một đội ngũ chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, hãy liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển sợi quang độc quyền của bạn

Tính năng sản phẩm

- Độ chính xác cấp điều hướng 0,8nmile/h
- Lựa chọn nhiều chế độ, chế độ xe / chế độ máy bay
- Căn chỉnh ban đầu tĩnh 3 phút / căn chỉnh ban đầu lắc 8 phút
- Tự kiểm tra lỗi
- Giao diện phong phú, hỗ trợ RS232, RS422, CAN và các giao diện tiêu chuẩn khác
- Độ tin cậy cao

kịch bản ứng dụng

-Hệ thống khai quật thông minh trong khu vực khai thác
- Điều hướng quán tính cơ sở cho các UAV lớn
- la bàn hàng hải
- định hướng súng tự hành
- Định vị và định hướng xe
- Đo di động chính xác cao
- Nền tảng có độ chính xác cao và ổn định

Đặc điểm điện từ

-Nguồn điện: 24V DC (giá trị điển hình)
-Reze điện: 1.5W (giá trị tối đa)
-Rợn sóng: 100mv (giá trị cực đại)

Đặc điểm điện từ

- Nguồn điện: 24~36V DC (điển hình)
- Công suất định mức: 30W (tối đa)

Kích thước cơ học

Các thông số kỹ thuật

Thuộc tính	Tham số	Mục lục
giữ vị trí	Combo đồng hồ đo quãng đường	0,001D (D là số dặm)
	kết hợp GNSS	1,2m
	Quán tính thuần túy	0,8 dặm/h
thái độ chính xác	căn chỉnh ban đầu	0,003°
	giữ thái độ (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,002°/10 phútï¼RMSï¼
	sức mạnh nhất thời	¤100W (
độ chính xác của tiêu đề	tự tìm hướng bắc	0,05°×sec(Lati), trong đó Lati có nghĩa là vĩ độ (RMS)
độ chính xác của tiêu đề	giữ tiêu đề (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,003°/10 phútï¼RMSï¼
độ chính xác tốc độ	giữ tốc độ (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,3m/s/10 phútï¼RMSï¼
Con quay hồi chuyển sợi quang	Phạm vi đo	±400°/giây
Con quay hồi chuyển sợi quang	Độ ổn định không sai lệch	¤0,01°/giờ
Gia tốc kế linh hoạt thạch anh	Phạm vi đo	±20g
Gia tốc kế linh hoạt thạch anh	Độ ổn định không sai lệch	¤20µg(trung bình 10s)
Phương thức giao tiếp	RS232	1 kênh (tốc độ truyền 9,6kbps~921,6kbps, mặc định 115,2kbps Tần số lên tới 1000Hz, mặc định 200Hz)
	RS422	6 kênh (Tốc độ truyền 9,6kbps~921,6kbps, mặc định 115,2Kbps Tần số lên tới 1000Hz, mặc định 200Hz)
đặc tính kết cấu	Kích cỡ	199 mm × 180 mm × 219,5 mm (L×R×H)
đặc tính kết cấu	Cân nặng	Một bộ điều hướng quán tính không quá 8,0kg (tùy chọn cho các ứng dụng hàng không không quá 6,5kg)
Sử dụng môi trường	Nhiệt độ bảo quản	-40â~65â
Sử dụng môi trường	độ ẩm tương đối	¤80%
