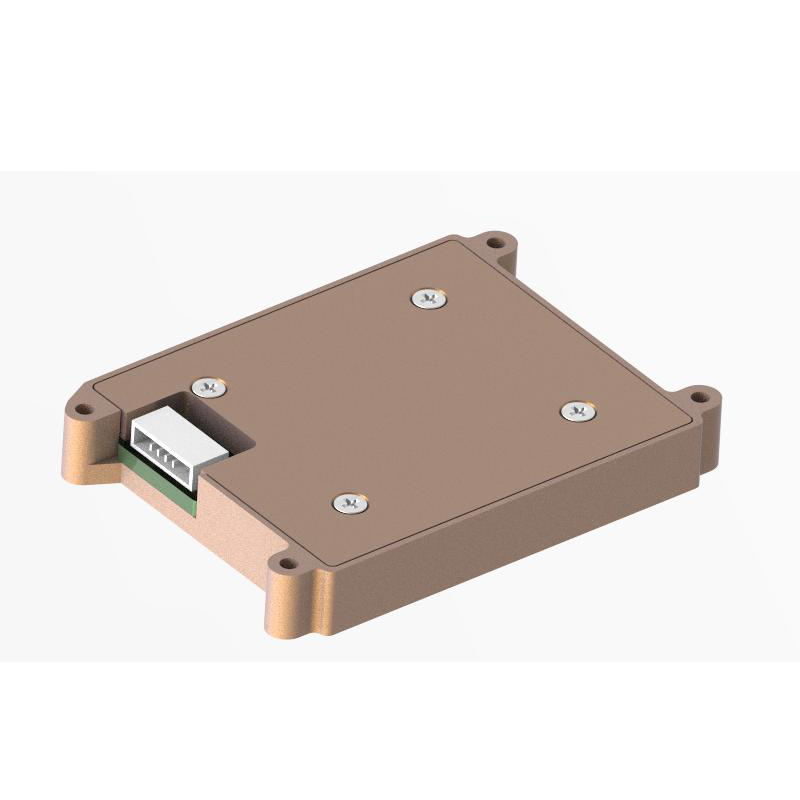

Con quay hồi chuyển sợi quang Fog Mems Đơn vị đo lường quán tính

Người mẫu:JIO-MC200-IMU

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về đơn vị đo lường quán tính của con quay hồi chuyển sợi quang Fog Mems

JIO-MC200-IMU là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ vi cơ (MEMS) với con quay hồi chuyển MEMS hiệu suất cao và cảm biến gia tốc MEMS tích hợp tạo ra vận tốc góc 3 trục và gia tốc 3 trục.

JIO-MC200-IMU có khả năng thích ứng môi trường và tình dục tuyệt vời. Thông qua việc kết hợp các phần mềm khác nhau, các sản phẩm có thể được sử dụng rộng rãi trong đạn dẫn đường, UAV chiến thuật và công nghiệp, phương tiện bay không người lái, thiết bị tìm kiếm, xe tự lái.

JIOPTICS cài đặt con quay hồi chuyển sợi quang để dễ dàng tích hợp linh hoạt và bộ công cụ dành cho nhà phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu về đặc điểm kỹ thuật mà còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

JIOPTICS là một đội ngũ chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, hãy liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển sợi quang độc quyền của bạn

Tính năng sản phẩm

1) Con quay hồi chuyển kỹ thuật số ba trục:
a) Dải đo động ±450º/s;
b) Độ ổn định sai lệch bằng không: 20°/h (GJB,10S);
2) Gia tốc kế kỹ thuật số ba trục:
a) Dải đo động ±16g;
b) Độ ổn định sai lệch bằng 0: 0,5mg (GJB,10S);
3) Độ tin cậy cao: MTBF
4) Phạm vi nhiệt độ đầy đủ (-40â~70â) để đảm bảo độ chính xác: tích hợp thuật toán hiệu chỉnh và bù nhiệt độ hiệu suất cao;
5) Thích hợp làm việc trong điều kiện rung động mạnh;
6) Giao diện UART 1 chiều

trường ứng dụng

1) Đạn dược dẫn đường
2) Người tìm kiếm
3) Máy bay không người lái chiến thuật và công nghiệp
4) Lái tự động

Đặc điểm điện từ

- Nguồn điện: ngõ vào điện áp rộng 12~36V
- Công suất định mức: 24W (tối đa)

chỉ số sản phẩm

Thông số		điều kiện thử nghiệm	tối thiểu	giá trị điển hình	Gia trị lơn nhât	Các đơn vị
con quay hồi chuyển	Dải đo động			450		°/s
	Độ ổn định không sai lệch	Trung bình 10 giây (-40â~ 70â, nhiệt độ không đổi)		20		°/h.
	Không thiên vị	Phạm vi sai lệch bằng không		/ - 0,2		°/s
		Độ lệch bằng không â trên toàn bộ phạm vi nhiệt độ		/ - 0,1		°/s
		Khả năng lặp lại cho các lần khởi động liên tiếp, trục Z		30		°/h.
		Ảnh hưởng của gia tốc tuyến tính đến độ lệch bằng không		10		°/h/g
		Rung â¡ trên hiệu ứng sai lệch bằng không, trước và sau khi thay đổi rung		10		°/h/g
		Hiệu ứng rung â¡ về 0, rung sau khi rung thay đổi		10		°/h/g
	Yếu tố quy mô	Hệ số tỷ lệ là phi tuyến tính		500		ppm
	Yếu tố quy mô	Độ chính xác của hệ số tỷ lệ		2000		ppm
	mật độ tiếng ồn			0.003		° / Hz/giây)
	Nghị quyết			3,052 x 10–7		°/s/LSB
gia tốc kế	Dải đo động			16		g
	Độ ổn định không sai lệch	Trung bình 10 giây (-40â~ 70â, nhiệt độ không đổi)		0.5		mg
	Không thiên vị	Phạm vi sai lệch bằng không		5		mg
		Độ lệch bằng 0 trên phạm vi nhiệt độ đầy đủ		5		mg
		Khả năng lặp lại bắt đầu liên tiếp		0.5		mg
	Yếu tố quy mô	Hệ số tỷ lệ là phi tuyến tính		500		ppm
	Yếu tố quy mô	Độ chính xác của hệ số tỷ lệ		2000		ppm
	mật độ tiếng ồn			0.05		Hz/mg)
	Nghị quyết			1,221 x 10–8		g/LSB
Khác	thời gian khởi động			2		s
Thông số	điều kiện thử nghiệm	tối thiểu	đặc trưng	giá trị	gia trị lơn nhât	các đơn vị
của cải	Băng thông			200		Hz
của cải	Trì hoãn			10		bệnh đa xơ cứng
Phương thức giao tiếp	UART 1 chiều	Tốc độ truyền		460.8		kbps
Phương thức giao tiếp	Tần số lấy mẫu	UART		500		Hz
Đặc điểm điện từ	Vôn		4.8	5	5.2	V
	Sự tiêu thụ năng lượng			1.5		W
	Gợn sóng	P-P		100		mV
Đặc điểm cấu trúc	Kích cỡ			58,7 x 42 x 8		mm
Đặc điểm cấu trúc	Cân nặng			35		g
Môi trường sử dụng	Nhiệt độ hoạt động		- 40		70	℃
	Nhiệt độ bảo quản		- 45		75	℃
	Rung động			20 đến 2000Hz, 6,06g
	Sự va chạm			500g
Môi trường sử dụng	MTBF			20000		h
Môi trường sử dụng	Giờ làm việc liên tục			120		h
â : Tính độ lệch 0 của toàn bộ quá trình biến thiên nhiệt độ, tốc độ biến thiên nhiệt độ â¤1â/phút, phạm vi nhiệt độ -40â~ 70â; â¡ : điều kiện rung là 6,06g, 20Hz~2000Hz

giao diện điện

Loại đầu nối: A1251WR-S-4P;
Các điểm kết nối được xác định trong bảng sau:

ghim	Sự định nghĩa	Chức năng	Nhận xét
1	5V	đầu vào nguồn dc
2	GND	ĐẾN
3	TX LV-TTL	Gửi cổng nối tiếp	3,3 V
4	RX LV-TTL	Tiếp nhận cổng nối tiếp	3,3 V

giao diện phần mềm

Tốc độ truyền: 460800bps;
Gửi tần số: 500Hz;
Định dạng dữ liệu: Bit dữ liệu 8, bit dừng 1, không có bit chẵn lẻ;
Khi dữ liệu được truyền đi, nó ở mức thấp và sau đó là mức cao.
Các giao thức truyền thông được hiển thị trong bảng sau:

byte	Dữ liệu	Hình thức	Nghị quyết	Nhận xét
1	0x5A	Uint8
2	0x5A	Uint8
3-6	Tốc độ góc X	trôi nổi
7-10	tỷ lệ góc Y	trôi nổi
14-11	Tốc độ góc Z	trôi nổi
15-18	Tốc độ góc X	trôi nổi
19-22	tỷ lệ góc Y	trôi nổi
23-26	Tốc độ góc Z	trôi nổi
27-30	Kín đáo	Uint8
31	Nhiệt độ	int8	1 â	Phạm vi: -128 đến 127
32	Và kiểm tra	Uint8		1-31 byte cộng lại và giảm 8 bit

giao diện kết cấu
