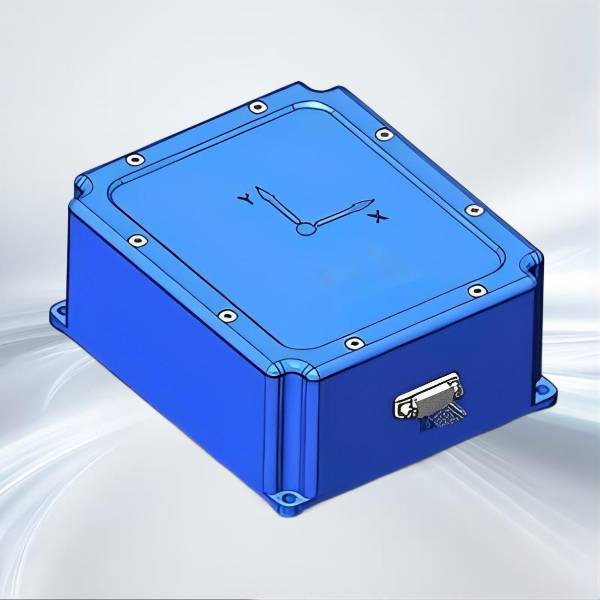

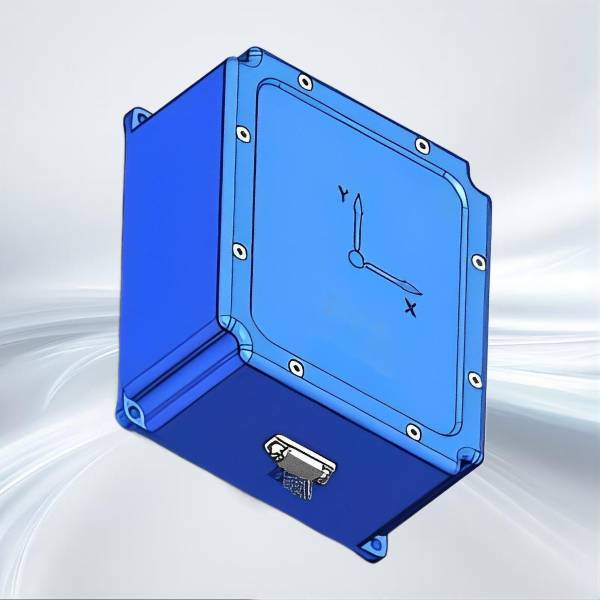

Hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang
  • Hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quangHệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang
  • Hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quangHệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang

Hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang

JIO-FOG100A là hệ thống đo lường công nghệ vi cơ (MEMS) ba trục có thái độ tự do, con quay hồi chuyển MEMS hiệu suất cao tích hợp và gia tốc kế MEMS, thông qua thuật toán lọc tính toán góc nghiêng, góc cuộn và góc hướng của sóng mang trong thời gian thực. Chào mừng bạn đến mua Hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang từ chúng tôi.

Người mẫu:JIO-FOG100A

Gửi yêu cầu    Tải xuống PDF

Mô tả Sản phẩm

Tính năng hệ thống đo lường thái độ sương mù con quay hồi chuyển sợi quang

JIO-FOG100A là hệ thống đo lường công nghệ vi mô (MEMS) ba trục có thái độ tự do, con quay hồi chuyển MEMS hiệu suất cao tích hợp và gia tốc kế MEMS, thông qua thuật toán lọc tính toán góc nghiêng, góc cuộn và góc nghiêng của sóng mang trong thời gian thực.

Tùy chọn kết hợp với từ kế để đạt được khả năng tìm hướng bắc có độ chính xác cao và vận tốc góc 3 trục đầu ra và gia tốc 3 trục được sử dụng để điều khiển chuyển động.

JIOPTICS cung cấp bộ sản phẩm con quay sợi quang đầy đủ phục vụ nhiều yêu cầu từ cấp độ chiến thuật đến điều hướng.

JIOPTICS cài đặt con quay hồi chuyển sợi quang để dễ dàng tích hợp linh hoạt và bộ công cụ dành cho nhà phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu về đặc điểm kỹ thuật mà còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

JIOPTICS là một đội ngũ chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, hãy liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển sợi quang độc quyền của bạn

Đặc tính sản phẩm

- Độ chính xác thái độ tốt hơn 0,1 °
- Phạm vi đo thái độ ±90°
- Dải nhiệt độ hoạt động: -40~65â
- Môi trường rung: 10~2000Hz, 6g (RMS)
- Kiểu giao diện phong phú, hỗ trợ RS232, RS422, CAN và các giao diện tiêu chuẩn khác
- Thiết kế con dấu chống thấm nước

Đặc điểm điện từ

- Nguồn điện: 5V (điển hình), đầu vào điện áp rộng có thể tùy chỉnh 12~36V
- Công suất định mức: 0.5W (tối đa)
- Độ gợn: 100mV (cực đại đến cực đại)

Kích thước cơ học



Các thông số kỹ thuật

Tham số
Điều kiện kiểm tra
giá trị điển hình
giá trị tối đa
Đơn vị
Dải đo động


450
º/s
Độ ổn định không sai lệch
Phương sai Allan, trục Z
0.8

º/h
Phương sai Allan, trục X và trục Y
1.6

º/h
Trung bình 10 giây, trục X, Y (-40â~ 80â, nhiệt độ không đổi)
6

º/h
Trung bình 1 giây, trục X, Y (-40â~ 80â, nhiệt độ không đổi)
9

º/h
Không bù đắp
Phạm vi bù không
±0,2

º/s
Không thay đổi sai lệch trong phạm vi nhiệt độ đầy đủ
±0,06

º/s
Khả năng lặp lại từ đầu đến đầu
0.006

º/s
Sự lặp lại bắt đầu hàng ngày
0.009

º/s
Ảnh hưởng của gia tốc tuyến tính lên Zero Bias
0.002

º/s
Ảnh hưởng của rung đến độ lệch gốc, sự thay đổi trước và sau rung
0.002

º/s
Ảnh hưởng của rung động đến độ lệch gốc, sự thay đổi trước rung động
0.002

º/s
Yếu tố quy mô
Độ chính xác của hệ số tỷ lệ, trục Z
0.3

%
Độ chính xác của hệ số tỷ lệ, trục X, Y
0.6

%
Hệ số tỷ lệ phi tuyến tính, trục Z
0.01

%FS
Hệ số tỷ lệ phi tuyến tính, trục X, Y
0.02

%FS
Góc đi bộ ngẫu nhiên

0.001

°/âhr
mật độ tiếng ồn

0.001

°/s/âhr
Nghị quyết

3,052×10–7

º/s/LSB
băng thông

200

Hz

Thông số gia tốc kế

Tham số
điều kiện thử nghiệm
giá trị điển hình
giá trị tối đa
Đơn vị
Dải đo động

16

g
Độ ổn định không sai lệch
Phương sai Allan
0.03

mg
Trung bình 10 giây (-40â~ 80â, nhiệt độ không đổi)
0.2

mg
Trung bình 1 giây (-40â~ 80â, nhiệt độ không đổi)
0.3

mg
Không bù đắp
Phạm vi bù không
5

mg
Biến thiên độ lệch điểm không (cực đại đến cực đại) trong toàn bộ phạm vi nhiệt độ
5

mg
Khả năng lặp lại từ đầu đến đầu
0.5

mg
Sự lặp lại bắt đầu hàng ngày
0.8

mg
Hệ số nhiệt độ không thiên vị
0.05
0.1
mg/â
Yếu tố quy mô
Độ chính xác của hệ số tỷ lệ
0.5

%
Hệ số tỷ lệ phi tuyến tính
0.1

%FS
Tốc độ đi bộ ngẫu nhiên

0.029

m/s/âhr
mật độ tiếng ồn

0.025

mg/âHz
Nghị quyết

1,221×10–8

g/LSB
băng thông

200

Hz

Thông số từ kế (tùy chọn)

Tham số
điều kiện thử nghiệm
giá trị điển hình
giá trị tối đa
Đơn vị
Dải đo động

2.5

gauss
Không bù đắp
môi trường phi từ tính
15

mgauss

độ chính xác của tiêu đề

Tham số
điều kiện thử nghiệm
giá trị điển hình
giá trị tối đa
Đơn vị
Độ chính xác tiêu đề từ tính

0.5

°

Độ chính xác thái độ ngang

Tham số
điều kiện thử nghiệm
giá trị điển hình
giá trị tối đa
Đơn vị
Độ chính xác góc nghiêng

0.1

°
độ chính xác góc cuộn

0.1

°
