Mô-đun đo khoảng cách laser an toàn cho mắt 3km

Mô-đun phạm vi an toàn cho mắt trong phạm vi 3 km chủ yếu bao gồm mô-đun laser, ăng-ten thu, bộ phận phát hiện, bảng mạch phần cứng, cấu trúc chính, v.v.

Thông số hiệu suất

ghi chú giải thích:

1)Kích thước mục tiêu của NATO2,3m×2,3m, kích thước mục tiêu của con người 0,5m×1,7m, kích thước mục tiêu UAV 0.3m×0,3m, hệ số phản xạ 30%; khả năng hiển thị ≥25km, độ phản xạ mục tiêu điển hình ≥80%.

giao diện khách hàng

Giao diện điện

Các yêu cầu về giao diện điện như sau:

A) Điện áp nguồn: 4,5V ~ 16V;

b) Điện năng tiêu thụ khi chờ: nhỏ hơn hoặc bằng 0,6W;

c) Công suất tiêu thụ trung bình: nhỏ hơn hoặc bằng 1,5W@1Hz;

d) Công suất tiêu thụ đỉnh: nhỏ hơn hoặc bằng 7W@12V;

e) Định nghĩa giao diện: Model đầu nối: Đầu nối sông Dương Tử: A1257WR-S-6P, định nghĩa chân cắm của cổng cấp nguồn và cổng giao tiếp ở đầu máy đo khoảng cách được trình bày trong Bảng 1.

Định nghĩa các chân cắm nguồn và cổng giao tiếp của máy đo khoảng cách

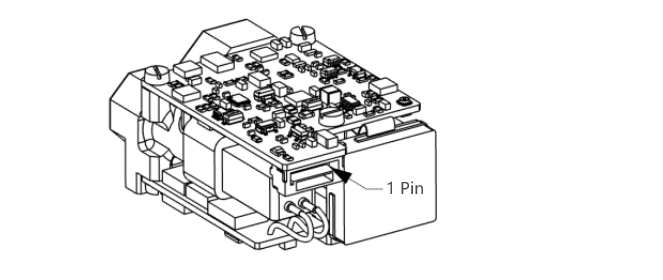

Sơ đồ chân 1

giao diện cơ khí

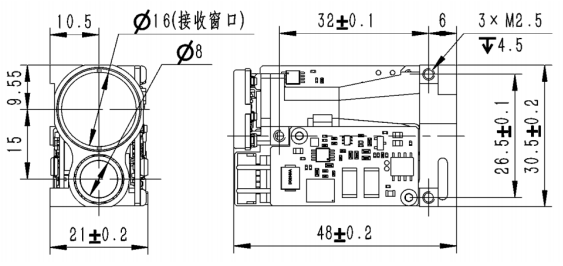

Kích thước bên ngoài của mô-đun đo khoảng cách và giao diện cài đặt người dùng được hiển thị trong hình bên dưới.

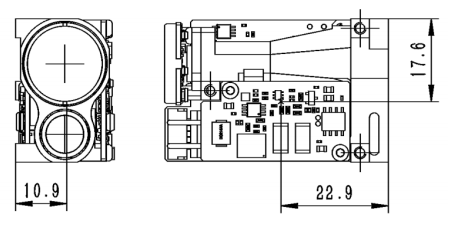

Trọng tâm được hiển thị dưới đây

Gợi ý sử dụng cửa sổ sáng

Lựa chọn vật liệu

Chất liệu cửa sổ nhẹ

Kính quang học H-K9L được chọn làm vật liệu cửa sổ lấy ánh sáng. H-K9L là loại kính quang học không màu phổ biến nhất, phù hợp với phạm vi laser từ 300nm ~ 2100nm. Nó có hiệu suất chi phí cao và tính chất vật lý vượt trội.

Yêu cầu xử lý

Dung sai góc nêm của cửa sổ lấy sáng phải càng nhỏ càng tốt. Chúng tôi khuyến nghị rằng dung sai góc nêm phải nhỏ hơn hoặc bằng 3′ (cấp dung sai nhỏ hơn hoặc bằng 7);

Bề mặt quang học của cửa sổ ánh sáng phải càng mịn càng tốt và chúng tôi khuyến nghị độ lệch trung bình số học đường viền (Ra) là 0,012.

Sử dụng đề xuất

Gợi ý sơn cửa sổ nhẹ

Cửa sổ quang học của máy đo khoảng cách laser 1535nm được khuyến nghị phủ một lớp màng chống phản chiếu từ 1525nm đến 1545nm với độ truyền qua ≥99%. Tùy thuộc vào môi trường sử dụng cụ thể của sản phẩm, có thể chọn các màng bảo vệ khác như màng kỵ nước hoặc màng cứng trên bề mặt ngoài của cửa sổ quang. Các chỉ báo khác đề cập đến GJB2485-95 với độ truyền qua ≥97%.

Gợi ý hình dáng và cách sử dụng cửa sổ lấy sáng

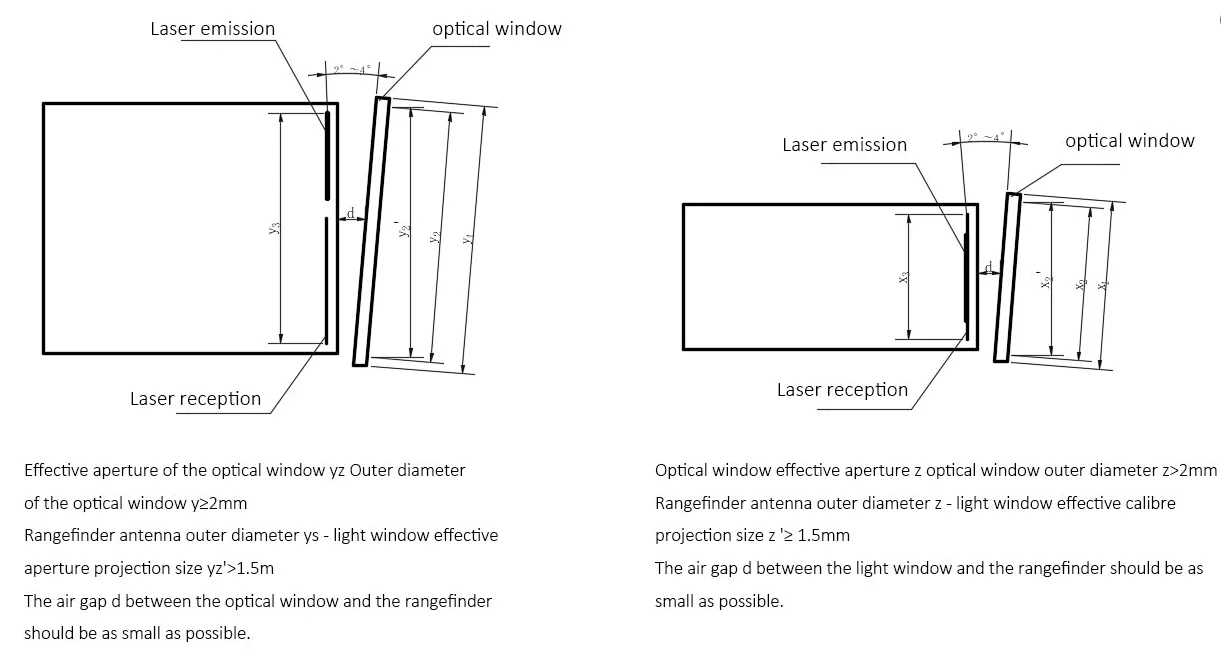

Khẩu độ hiệu dụng của cửa sổ quang học khác nhau tùy thuộc vào sản phẩm. Kích thước bên ngoài của nó phải đảm bảo rằng đường kính ngoài khẩu độ hiệu dụng của cửa sổ quang ≥ 2 mm và đường kính ngoài của kích thước chiếu ăng ten đo khoảng cách của khẩu độ hiệu dụng của cửa sổ quang ≥ 1,5 mm. Sơ đồ nguyên lý được thể hiện trong hình dưới đây. Do cửa sổ quang hấp thụ tia laser, nên kiểm soát độ dày của cửa sổ quang trong khoảng 2 đến 4mm dựa trên kích thước bên ngoài của nó.

Do cửa sổ ánh sáng có độ truyền qua cao nên nên kiểm soát độ lệch trục giữa trục quang phát xạ và trục bình thường của cửa sổ ánh sáng trong khoảng 2°~4°. Sơ đồ vị trí của cửa sổ ánh sáng và hai thùng được thể hiện trong hình bên dưới. Đồng thời, khoảng cách không khí giữa cửa sổ ánh sáng và máy đo khoảng cách phải càng nhỏ càng tốt.
