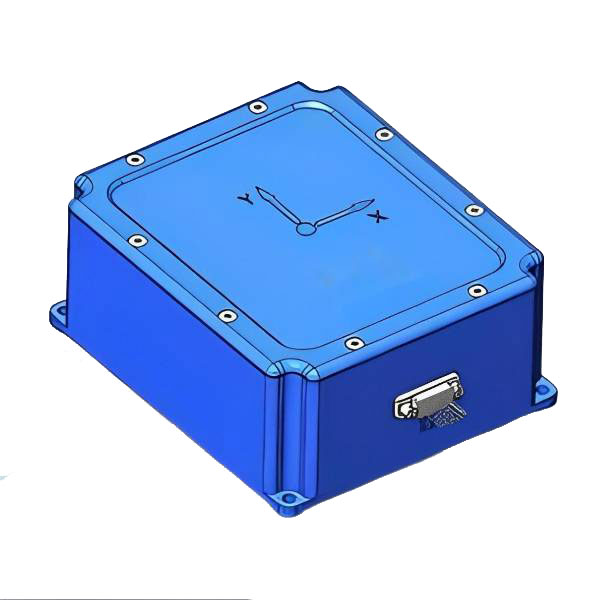

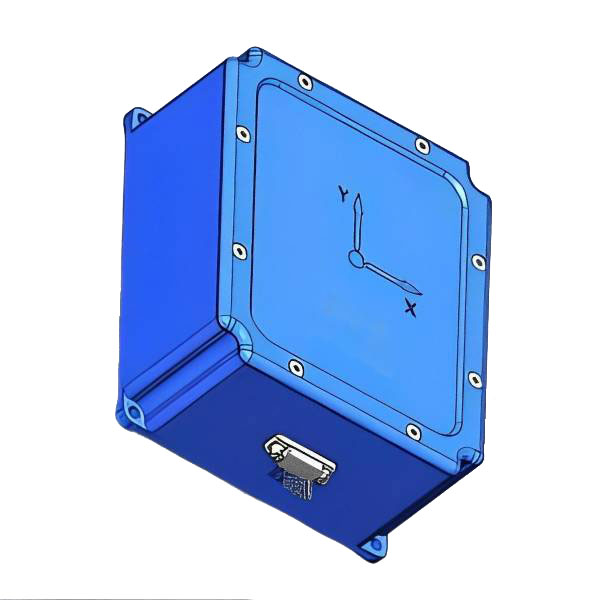

Hệ thống đo lường độ chính-quang-quang hóa sợi quang

Hệ thống đo lường tâm điểm-FOG100A FIBERTIC-STROCPS là một hệ thống đo lường tự do ba trục dựa trên hệ thống đo lường công nghệ cơ học vi mô (MEMS), tích hợp hiệu suất cao MEMS con quay hồi chuyển và tốc độ kế, thông qua thuật toán lọc.

Người mẫu:JIO-FOG100A

Gửi yêu cầu

Mô tả Sản phẩm

Tùy chọn kết hợp với từ kế để đạt được phát hiện phía bắc có độ chính xác cao và vận tốc góc 3 trục đầu ra và gia tốc 3 trục được sử dụng để điều khiển chuyển động.
Jioptics cung cấp một bộ sản phẩm con quay sợi quang đầy đủ phục vụ một loạt các yêu cầu từ chiến thuật đến cấp điều hướng.
Cài đặt JioPtics của con quay hồi chuyển sợi quang để cung cấp tính linh hoạt tích hợp và bộ công cụ phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu đặc tả, còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

Jioptics là một nhóm chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển quang độc quyền của bạn

Đặc tính sản phẩm

- Tốt hơn độ chính xác thái độ 0,1 °
- Phạm vi đo lường thái độ ± 90 °
- Phạm vi nhiệt độ hoạt động: -40 ~ 65 ℃
- Môi trường rung: 10 ~ 2000Hz, 6G (RMS)
- Các loại giao diện phong phú, hỗ trợ rs232, rs422, có thể và các giao diện tiêu chuẩn khác
- Thiết kế con dấu chống thấm nước

Đặc điểm điện

- Nguồn điện: 5V (TYP.), Đầu vào điện áp rộng có thể tùy chỉnh 12 ~ 36V
- Sức mạnh định mức: 0,5W (tối đa)
-Ripple: 100mV (đỉnh đến đỉnh)

Kích thước cơ học

Hệ thống đo lường hệ thống đo lường quang học-Quang học quang học Các thông số kỹ thuật

Tham số	Điều kiện kiểm tra	Giá trị điển hình	Giá trị tối đa	Đơn vị
Phạm vi đo động			450	º / s
Không ổn định sai lệch	Phương sai Allan, trục Z	0.8		º/h
	Phương sai của Allan, trục x và trục y	1.6		º/h
	Trung bình 10S, trục x, y (-40 ~+80, nhiệt độ không đổi)	6		º/h
	Trung bình 1S, trục x, y (-40 ~+80, nhiệt độ không đổi)	9		º/h
Số không bù	Không có phạm vi bù	± 0,2		º / s
	Không thay đổi sai lệch trong phạm vi nhiệt độ đầy đủ	± 0,06		º / s
	Độ lặp lại bắt đầu bắt đầu	0.006		º / s
	Sự lặp lại hàng ngày bắt đầu	0.009		º / s
	Ảnh hưởng của gia tốc tuyến tính đối với sai lệch không	0.002		º / s
	Ảnh hưởng của rung động đối với độ lệch không, sự thay đổi trước và sau khi rung	0.002		º / s
	Ảnh hưởng của rung động đối với độ lệch không, sự thay đổi trước khi rung	0.002		º / s
Yếu tố quy mô	Độ chính xác của yếu tố tỷ lệ, trục z	0.3		%
	Độ chính xác của yếu tố tỷ lệ, x, trục y	0.6		%
	Tính phi tuyến của yếu tố tỷ lệ, trục Z	0.01		%Fs
	Tính phi tuyến của yếu tố tỷ lệ, X, Y	0.02		%Fs
Góc đi bộ ngẫu nhiên		0.001		°/√hr
Mật độ tiếng ồn		0.001		°/s/√hr
Nghị quyết		3.052 × 10−7		º/s/lsb
Băng thông		200		Hz

Thông số gia tốc

Tham số	Điều kiện kiểm tra	Giá trị điển hình	Giá trị tối đa	Đơn vị
Phạm vi đo động		16		g
Không ổn định sai lệch	Phương sai Allan	0.03		mg
	Trung bình 10S (-40 ~+80, nhiệt độ không đổi)	0.2		mg
	Trung bình 1S (-40 ~+80, nhiệt độ không đổi)	0..3		mg
Số không bù	Không có phạm vi bù	5		mg
	Biến thể bù không	5		mg
	Độ lặp lại bắt đầu bắt đầu	0.5		mg
	Sự lặp lại hàng ngày bắt đầu	0.8		mg
	Hệ số nhiệt độ sai lệch không	0.05	0.1	mg/
Yếu tố quy mô	Độ chính xác của yếu tố tỷ lệ	0.5		%
Yếu tố quy mô	Yếu tố quy mô phi tuyến	0.1		%Fs
Tốc độ đi bộ ngẫu nhiên		0.029		m/s/√hr
Mật độ tiếng ồn		0.025		mg/√hz
Nghị quyết		1.221 × 10−8		g/lsb
Băng thông		200		Hz

Thông số từ kế (tùy chọn)

Tham số	Điều kiện kiểm tra	Giá trị điển hình	Giá trị tối đa	Đơn vị
Phạm vi đo động		2.5		Gauss
Số không bù	Môi trường phi từ tính	15		mgauss

Tiêu đề chính xác

Tham số	Điều kiện kiểm tra	Giá trị điển hình	Giá trị tối đa	Đơn vị
Độ chính xác tiêu đề từ tính		0.5		°

Độ chính xác thái độ ngang

Tham số	Điều kiện kiểm tra	Giá trị điển hình	Giá trị tối đa	Đơn vị
Độ chính xác góc độ		0.1		°
Độ chính xác góc cuộn		0.1		°
