Ring Laser Con quay hồi chuyển Hệ thống định vị quán tính lập chỉ mục hai trục
  • Ring Laser Con quay hồi chuyển Hệ thống định vị quán tính lập chỉ mục hai trụcRing Laser Con quay hồi chuyển Hệ thống định vị quán tính lập chỉ mục hai trục

Ring Laser Con quay hồi chuyển Hệ thống định vị quán tính lập chỉ mục hai trục

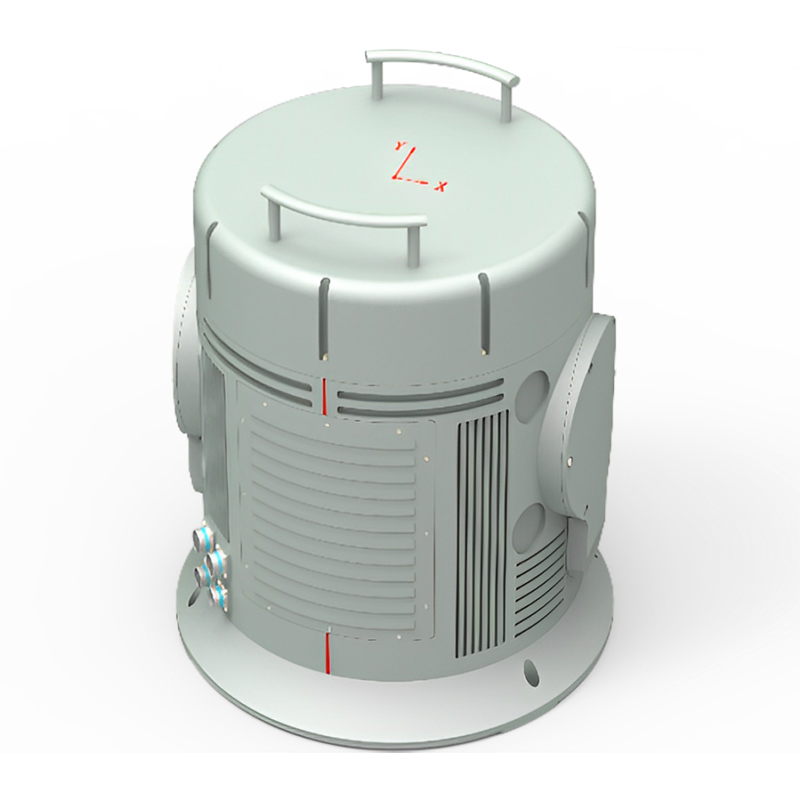

Hệ thống định vị quán tính lập chỉ mục hai trục của con quay laze vòng-D90C là một hệ thống định vị quán tính dựa trên con quay hồi chuyển laze vòng và gia tốc kế linh hoạt thạch anh. Có thể được kết hợp với máy đo độ cao, GNSS, máy đo tốc độ và các thiết bị phụ trợ khác, có thể cung cấp cho hãng hàng không, hãng hàng không mặt đất và các thông tin điều hướng khác, chẳng hạn như tốc độ, vị trí và thái độ.

Người mẫu:JIO-D90C

Gửi yêu cầu    Tải xuống PDF

Mô tả Sản phẩm

Ring Laser Con quay hồi chuyển Hệ thống định vị quán tính lập chỉ mục hai trục-D90C Giới thiệu

JIO-D90C là một hệ thống điều hướng quán tính dựa trên con quay hồi chuyển laser vòng và gia tốc kế linh hoạt thạch anh. Có thể được kết hợp với máy đo độ cao, GNSS, máy đo tốc độ không khí và các thiết bị phụ trợ khác, có thể cung cấp cho hãng hàng không, hãng hàng không mặt đất và các thông tin điều hướng khác, chẳng hạn như tốc độ, vị trí và thái độ. Hệ thống điều hướng quán tính sê-ri D90C có thể được sử dụng rộng rãi trong xe tăng, tất cả các loại xe bọc thép, pháo tự hành, tên lửa, tất cả các loại máy bay không người lái, máy bay, tàu, ô tô, đường sắt cao tốc, phương tiện không người lái, hệ thống liên lạc vệ tinh di động, giàn khoan và các nền tảng mang khác. Kiểm soát chuyến bay, ổn định thái độ, nền tảng ổn định vũ khí, định vị và định vị, v.v.

Đặc tính kỹ thuật

Cơ chế lập chỉ mục hai trục để giảm thiểu lỗi
Con quay vòng laser và gia tốc kế thạch anh có độ chính xác cao
Tự căn chỉnh cơ sở tĩnh hoặc di chuyển tùy chọn
Hiệu chuẩn và bù thông số lỗi trong phạm vi nhiệt độ đầy đủ
Giao diện đầu vào đa dạng tùy chọn cho GNSS/Odometer/DVL
Các chế độ điều hướng có thể định cấu hình
Phù hợp với môi trường tuyệt vời
tiêu chuẩn quân đội

Các kịch bản ứng dụng điển hình

Điều hướng phương tiện dưới biển
Định vị và tìm hướng bắc cho phương tiện mặt đất
Ổn định và kiểm soát cho tàu sân bay di chuyển
Đo lường thái độ cho các ứng dụng đòi hỏi khắt khe

Các chức năng chính của hệ thống

Nó có chức năng xuất các thông tin như vị trí tàu sân bay, hướng, góc nghiêng, tốc độ góc và tốc độ trong thời gian thực;
Nó có các chế độ làm việc như điều hướng quán tính thuần túy và điều hướng tích hợp INS/GNSS (bao gồm cả Beidou);
Có chức năng nhận thông tin định vị vệ tinh được cung cấp bởi thiết bị tiêu chuẩn tần số hệ thống thời gian bên ngoài;
Nó có chức năng tự căn chỉnh mặt đất và hỗ trợ chức năng căn chỉnh không khí;
Nó có các chức năng như tự kiểm tra khi bật nguồn, tự kiểm tra định kỳ, báo cáo trạng thái, bù lỗi cài đặt và lưu trữ cố định.

Thành phần và kích thước hệ thống

Toàn bộ hệ thống bao gồm hai phần: thiết bị chính điều hướng quán tính và giá đỡ thiết bị chính điều hướng quán tính. Trong số đó, kích thước bên ngoài của thiết bị chính như sau:



Các chỉ số kỹ thuật chính của hệ thống

Độ chính xác của hệ thống
Độ chính xác của hệ thống
Điều hướng quán tính thuần túy/Điều hướng quán tính thuần túy
2,0 dặm/5d, ĐỈNH
Điều hướng/Điều hướng tích hợp với GNSS
â¤5m , 1Ï _
Góc nghiêng/Tiêu đề
0,01°, RMS
Thái độ ngang (lăn và ném)
Thái độ ngang (cuộn
0,005°, RMS
Vận tốc quán tính thuần túy
1 mét/giây, RMS
GNSS Vận tốc điều hướng tích hợp
0,1 mét/giây, RMS
Các chỉ số của thiết bị quán tính Con quay hồi chuyển và Gia tốc kế Thông số
con quay laze _
con quay hồi chuyển
Phạm vi/phạm vi
± 6 00 độ/giây
ổn định thiên vị
¤0,02 độ/h, 1Ï
Độ lặp lại không sai lệch
Khả năng lặp lại sai lệch
¤0,02 độ/h, 1Ï
Hệ số tỷ lệ phi tuyến tính
1 phần triệu
gia tốc kế
gia tốc kế
Phạm vi/phạm vi
±15g _
ổn định thiên vị
¤10μg , 1Ï
Độ lặp lại không sai lệch
Khả năng lặp lại sai lệch
¤10μg , 1Ï
Hệ số tỷ lệ phi tuyến tính
15 trang/phút
thời gian căn chỉnh Thời gian căn chỉnh
Bắt đầu lạnh
¤ 10 phút
Khởi động lại
¤15 phút
Khởi hành trên không/trên chuyến bay
hơn 10h
Giao diện Tính năng giao diện
Điện áp cung cấp/Điện áp
18~36VDC
Sự tiêu thụ năng lượng
⤠40W @ 24VDC
Giao diện điện / Điện
RS232 × 2
RS422 × 3
CÓ THỂ × 2
Ethernet × 1
1pps × 1
Tốc độ cập nhật dữ liệu (có thể định cấu hình)
200Hz@115.2kbps _ _ _
Môi trường sử dụng Môi trường
Nhiệt độ hoạt động
-40°C~ 65°C
Nhiệt độ bảo quản/Nhiệt độ bảo quản
-55°C~ 85°C
Sử dụng Độ cao/Độ cao
20000m
độ ẩm
95% ( 25°C)
Rung / Rung
5g @ 20~2000Hz
Sốc / Sốc
40 g, 11 mili giây, 1/2 sin
Tính chất vật lý
Kích thước/Kích thước (L*W*H)
540 x 536mm _
Cân nặng/Trọng lượng
55kg

Lưu ý: Cấu trúc có thể được tùy chỉnh theo yêu cầu của người dùng.
