Ring Laser Gyro Hai tần số rung máy Tổng quan

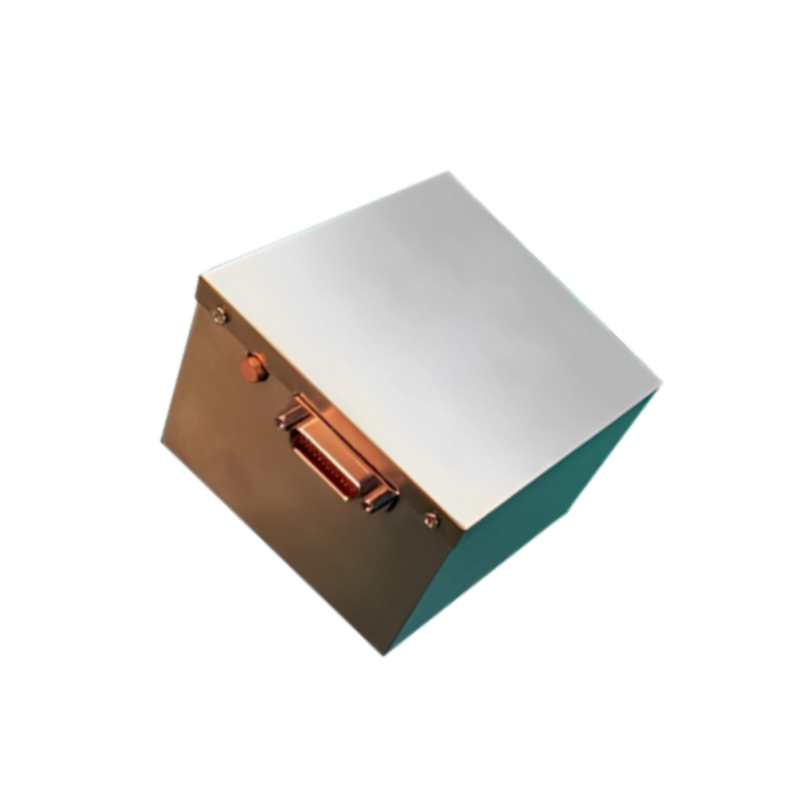

Ring Laser Gyroscope-JIO70 là một máy rung tần số kép kỹ thuật số có độ chính xác cao do công ty chúng tôi sản xuất. Nó có ưu điểm là độ chính xác cao, nguồn điện đơn giản, tích hợp cao và đầu ra kỹ thuật số. Nó có thể đo chuyển động góc của sóng mang xung quanh trục nhạy cảm và tạo ra hai sóng vuông cầu phương. Nó có thể được sử dụng rộng rãi trong việc tích hợp định vị/điều hướng, giám sát/trinh sát, điều khiển hỏa lực và điều khiển chuyến bay của tên lửa và tên lửa mang, máy bay, máy bay không người lái, tàu, tàu, xe bọc thép và các lĩnh vực khác.
JIO70-RLG có sẵn các mẫu A, B và C để đáp ứng các nhu cầu khác nhau của bạn
Ring Laser Gyro Hai tính năng rung máy tần số
Đo góc quay quanh trục nhạy cảm của nó và tạo ra hai sóng vuông trực giao.
Hiệu suất
Con quay hồi chuyển laser loại JIO70-RLG được thể hiện trong Bảng 1.
Bảng 1 Các chỉ số kỹ thuật chính của Gyro
số seri
|
tham số
|
đơn vị
|
Điểm A
|
Lớp B
|
Hạng C
|
Nhận xét
|
1
|
Không thiên vị
|
°/giờ
|
¤0,5 |
/
|
2
|
ổn định thiên vị
|
°/giờ
|
¤0,3 %
|
¤0,5%
|
¤0,8%
|
100s , 1Ï
|
3
|
Độ lặp lại không sai lệch
|
°/giờ
|
¤0,3 %
|
¤0,5%
|
¤0,8 %
|
1Ï
|
4
|
hệ số bước đi ngẫu nhiên
|
°/giờ 1/2
|
â¤0.5â°
|
â¤0.7â°
|
â¤1.5â°
|
/
|
5
|
Yếu tố quy mô
|
"/xung
|
2.568
|
/
|
6
|
Yếu tố tỷ lệ phi tuyến tính
|
ppm
|
¤3
|
/
|
7
|
Độ lặp lại hệ số tỷ lệ
|
ppm
|
¤3
|
1Ï |
8
|
độ nhạy từ tính
|
°/(h·Gs)
|
â¤2â°
|
/
|
9
|
Tốc độ góc đầu vào tối đa
|
°/s
|
⥠± 400
|
/
|
10
|
Thời gian bắt đầu
|
các s
|
¤10
|
/
|
khả năng thích ứng môi trường
a) Nhiệt độ làm việc : -40 â ~ 65 â
b) Nhiệt độ bảo quản: -45 â ~ 85 â
c) Rung động: tổng cộng 9,6g;
d) Sốc: 30g/11ms (nửa sin) hoặc 75g/6ms (nửa sin);
e) Áp thấp: 5000m so với mực nước biển.
Tần số (Hz)
|
10
|
100
|
200
|
300
|
400
|
500
|
800
|
2000
|
Mật độ phổ công suất (g 2 /hz)
|
0.1
|
0.6
|
0.2
|
0.06
|
0.04
|
0.02
|
0.005
|
-6dB
|
Nguồn điện và giao diện điện
a) Nguồn điện
Loại: ± 5V , 15V
Yêu cầu: 5V - dòng 180mA , ổn định ±50mV , gợn sóng
-5V - 60mA hiện tại, độ ổn định ± 50mV, độ gợn sóng
15V - 240mA hiện tại, ổn định ± 100mV, gợn sóng
b) Điện năng tiêu thụ:
c) Loại giao diện điện: J30J-25ZKP
d) Định nghĩa giao diện: Định nghĩa của các chân giao diện điện được thể hiện trong Bảng 2.
Bảng 2 Bảng định nghĩa giao diện điện
số PIN
|
sự định nghĩa
|
Nhận xét
|
1
|
15V
|
nguồn điện đầu vào
|
2
|
15VND
|
nối đất 15V
|
3
|
NC
|
vô giá trị
|
4
|
GND
|
Nối đất nguồn 5V, -5V
|
5
|
NC
|
vô giá trị
|
6
|
5V
|
nguồn điện đầu vào
|
7
|
-5V
|
nguồn điện đầu vào
|
8
|
NGOÀI RA
|
Tín hiệu đầu ra sóng vuông 1 (mức TTL)
|
9
|
GIỜI
|
Tín hiệu đầu ra sóng vuông 2 (mức TTL)
|
10
|
TMP3
|
Nhiệt kế điện trở bạch kim 3
|
11
|
TCOMA
|
3 thiết bị đầu cuối chung kháng bạch kim
|
12
|
TMP1
|
Điện trở bạch kim 1
|
13
|
TMP2
|
Kháng bạch kim 2
|
14
|
15V
|
nguồn điện đầu vào
|
15
|
15VND
|
nối đất 15V
|
16
|
NC
|
vô giá trị
|
17
|
GND
|
Nối đất nguồn 5V, -5V
|
18
|
NC
|
vô giá trị
|
19
|
5V
|
nguồn điện đầu vào
|
20
|
-5V
|
nguồn điện đầu vào
|
hai mươi mốt
|
NGOÀI RA
|
Tín hiệu đầu ra sóng vuông 1 (mức TTL)
|
hai mươi hai
|
GIỜI
|
Tín hiệu đầu ra sóng vuông 2 (mức TTL)
|
hai mươi ba
|
GND
|
Nối đất nguồn 5V, -5V
|
hai mươi bốn
|
NC
|
quay đầu
|
25
|
NC
|
quay đầu
|
Các kiểu điện trở bạch kim 1 , 2 và 3 là Pt1000 |
độ tin cậy
MTBF: 10000 giờ
Thời gian làm việc liên tục: thời gian làm việc liên tục không ít hơn 24 giờ sau khi bật nguồn.
Hình dạng và giao diện cơ học
a) Trọng lượng: â¤900g ±100g
b) Hình dạng và giao diện cơ khí: như trong Hình 1.
