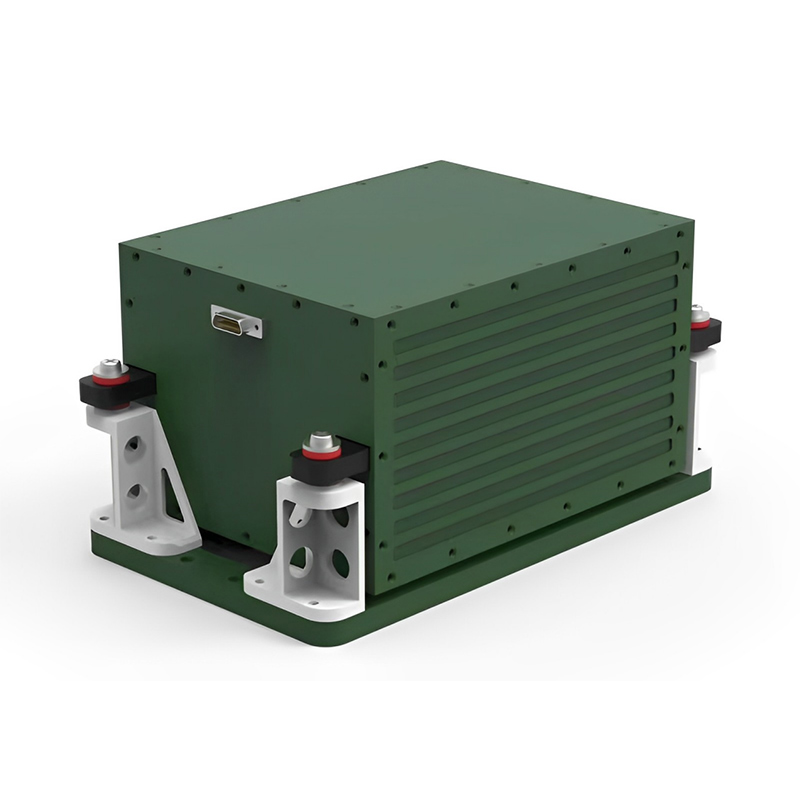

Hệ thống định vị quán tính Ring Laser Gyro Strapdown là một hệ thống định vị quán tính dựa trên con quay hồi chuyển laser vòng và gia tốc kế linh hoạt thạch anh. như tốc độ, vị trí và thái độ.
Độ chính xác của hệ thống Độ chính xác của hệ thống |
Điều hướng quán tính thuần túy/Điều hướng quán tính thuần túy |
0,8 dặm/1h, CEP |
|
Điều hướng/Điều hướng tích hợp với GNSS |
â¤5m , 1Ï _ |
||
Góc nghiêng/Tiêu đề |
0,03°, RMS |
||
Thái độ ngang (lăn và ném) Thái độ ngang (cuộn |
0,006°, RMS |
||
Vận tốc quán tính thuần túy |
1 ,5 m/s , RMS |
||
GNSS Vận tốc điều hướng tích hợp |
0,1 mét/giây, RMS |
||
Các chỉ số của thiết bị quán tính Con quay hồi chuyển và Gia tốc kế Thông số |
con quay laze _ con quay hồi chuyển |
Phạm vi/phạm vi |
± 6 00 độ/giây |
Ổn định thiên vị |
¤0,005 độ/h, 1Ï |
||
Độ lặp lại không sai lệch Khả năng lặp lại sai lệch |
¤0,005 độ/h, 1Ï |
||
Hệ số tỷ lệ phi tuyến tính |
5 trang/phút |
||
gia tốc kế gia tốc kế |
Phạm vi/phạm vi |
±15g _ |
|
Ổn định thiên vị |
¤10μg , 1Ï |
||
Độ lặp lại không sai lệch Khả năng lặp lại sai lệch |
¤10μg , 1Ï |
||
Hệ số tỷ lệ phi tuyến tính |
15 trang/phút |
||
thời gian căn chỉnh Thời gian căn chỉnh |
Bắt đầu lạnh |
¤ 8 phút |
|
Khởi động lại |
¤ 5 phút _ |
||
Khởi hành trên không/trên chuyến bay |
¤10 phút |
||
Giao diện Tính năng giao diện |
Điện áp cung cấp/Điện áp |
hơn 10h |
|
Sự tiêu thụ năng lượng |
⤠40W @ 24VDC |
||
Giao diện điện / Điện |
RS232 × 2 RS422 × 3 CÓ THỂ × 2 Ethernet × 1 1pps × 1 |
||
Tốc độ cập nhật dữ liệu (có thể định cấu hình) |
200Hz@115.2kbps _ _ _ |
||
Môi trường sử dụng Môi trường |
Nhiệt độ hoạt động |
-40°C~ 65°C |
|
Nhiệt độ bảo quản/Nhiệt độ bảo quản |
-55°C~ 85°C |
||
Sử dụng Độ cao/Độ cao |
20000m |
||
độ ẩm |
95% ( 25°C) |
||
Rung / Rung |
5g @ 20~2000Hz |
||
Sốc / Sốc |
40 g, 11 mili giây, 1/2 sin |
||
Tính chất vật lý |
Kích thước/Kích thước (L*W*H) |
140 x 233 x 112 mm _ |
|
Cân nặng/Trọng lượng |
3kg |
