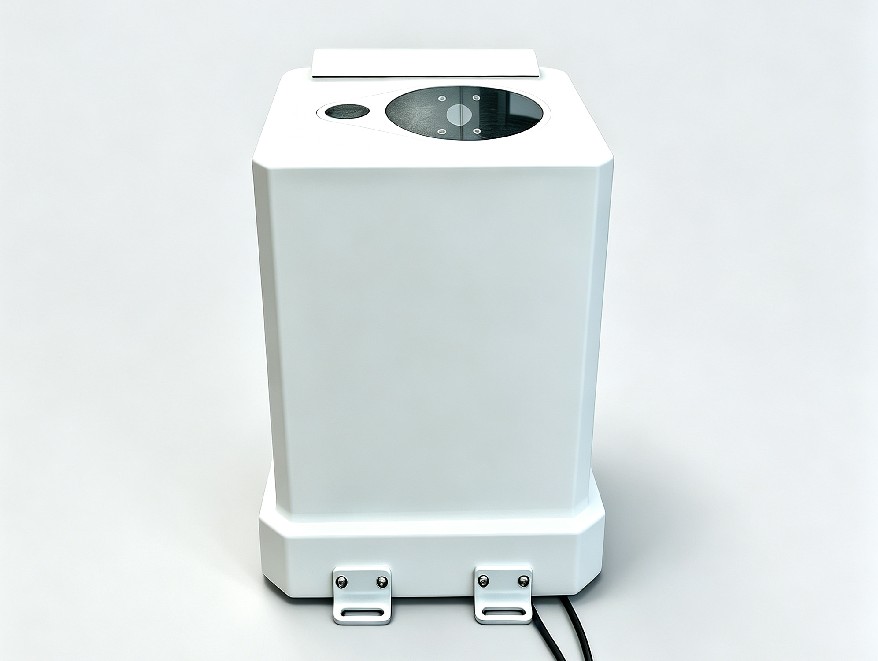

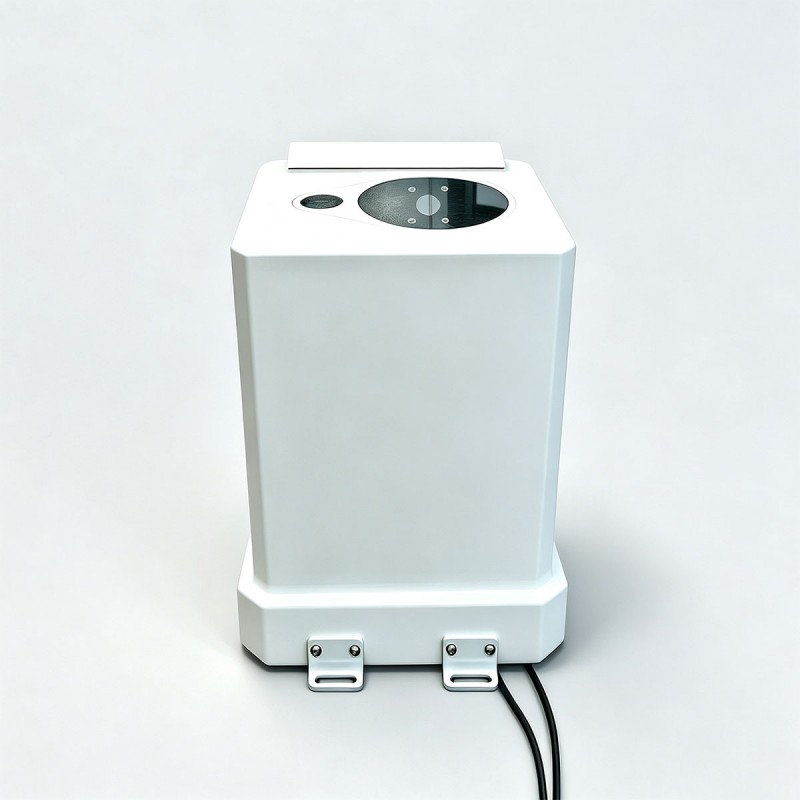

Máy đo độ cao Lidar cho khí tượng

Phạm vi phát hiện đám mây tối đa: 49210ft
Độ phân giải không gian: 5m
Lớp mây có thể phát hiện: 5 lớp

Quan trắc khí tượng và dự báo thời tiết
Hỗ trợ thời tiết hàng không (sân bay, sân bay trực thăng)
Hỗ trợ thời tiết biển (tàu, giàn khoan ngoài khơi)
Hỗ trợ thời tiết quân sự
Giám sát môi trường (sol khí trong khí quyển, chất ô nhiễm)
Sửa đổi thời tiết (hướng dẫn các hoạt động tăng cường mưa)
Nghiên cứu khoa học và giáo dục (đào tạo khoa học khí quyển và viễn thám)
Đo độ che phủ của đám mây tích hợp

Lưu ý: Sản phẩm này đã nhận được chứng nhận liên quan từ cơ quan khí tượng. Các thông số kỹ thuật về hiệu suất, khả năng thích ứng với môi trường và độ chính xác của phép đo đều tuân thủ các yêu cầu của tiêu chuẩn quan trắc khí tượng. Dữ liệu đo đáng tin cậy, thiết bị hoạt động ổn định, mang lại sự đảm bảo giám sát đáng tin cậy cho các dịch vụ quan trắc khí tượng.

Máy đo độ cao bằng laser STA-LC56 là một lidar tán xạ Mie. Nó áp dụng hiệu ứng tán xạ Mie của các hạt sol khí trong khí quyển trên tia laser để phát hiện các sol khí như bụi và các hạt sương mù trên mây ở tầng khí quyển thấp hơn dưới 15km (49210ft). So với các cơ chế tán xạ khác, tán xạ Mie có tiết diện tán xạ lớn hơn và tín hiệu dội lại mạnh hơn. Vì hầu hết các hạt sol khí trong khí quyển được phân bố ở độ cao thấp nên việc phát hiện có thể được thực hiện một cách thuận tiện. Công cụ này được triển khai để quan sát độ cao nền mây và lượng mây tổng hợp ở sân bay, tàu thủy, phương tiện khảo sát di động, trạm khí tượng và các tình huống khác.

Hoạt động dựa trên nguyên lý đo khoảng cách laser, máy đo độ cao phát ra các xung laser định kỳ vào khí quyển. Máy thu thu các tín hiệu tiếng vang tán xạ ngược từ các đám mây và khí quyển. Bộ xử lý xử lý và tính toán ngược các tín hiệu nhận được để thu được hệ số tắt khí quyển ở các độ cao khác nhau, nhằm xác định các lớp đám mây và tính toán chiều cao chân đám mây.

Chức năng chính
a) Nó có thể đo và hiển thị chiều cao chân mây, độ dày lớp mây và chiều cao lớp ranh giới khí quyển trong thời gian thực và xuất dữ liệu tầm nhìn thẳng đứng trong điều kiện bầu trời bị che khuất.
b) Nó hỗ trợ phát hiện đám mây nhiều lớp, xác định và đo tối đa 5 lớp đám mây và xuất ra đồng bộ chiều cao nền đám mây, độ dày đám mây và lượng đám mây tích hợp của từng lớp.
c) Được trang bị chức năng tự kiểm tra tự động để theo dõi trạng thái hoạt động và các thông số làm việc của các bộ phận lõi, đảm bảo thiết bị hoạt động ổn định.
d) Nó hỗ trợ cấu hình tham số thông qua phần mềm đầu cuối bên ngoài và có tính năng bảo vệ khi tắt nguồn. Tất cả các thông số đã cấu hình có thể được lưu vĩnh viễn mà không bị mất sau khi mất điện.
e) Định dạng dữ liệu đầu ra hoàn toàn tuân thủ các thông số kỹ thuật của máy đo độ cao được chỉ định trong Từ điển dữ liệu quan sát khí tượng bề mặt, hiện thực hóa dữ liệu đầu ra được tiêu chuẩn hóa và kết nối thuận tiện với các hệ thống kinh doanh khí tượng.
f) Được tích hợp các chức năng điều khiển tự động thông minh bao gồm tự làm sạch ống kính quang học và tự làm nóng thiết bị, thích ứng với môi trường làm việc ngoài trời phức tạp.
g) Bộ lưu trữ dữ liệu tích hợp hỗ trợ ghi và lưu trữ liên tục dữ liệu quan trắc lịch sử trong thời gian không dưới 3 tháng, tạo điều kiện thuận lợi cho việc xem xét và phân tích dữ liệu.

Sơ đồ tiến hóa đám mây

Hiển thị đường cong
