Ring Laser Con quay hồi chuyển Máy rung hai tần số chính xác cao

Con quay vòng Laser Con quay hồi chuyển Máy lắc hai tần số có độ chính xác cao là một con quay hồi chuyển laser lắc máy tần số kép kỹ thuật số có độ chính xác cao được phát triển và sản xuất bởi công ty JIoptics. Nó có ưu điểm là độ chính xác cao, nguồn điện đơn giản, tích hợp cao và đầu ra kỹ thuật số. Nó có thể đo chuyển động góc của sóng mang xung quanh trục nhạy cảm và tạo ra hai sóng vuông trực giao. Nó được sử dụng rộng rãi trong việc tích hợp các hệ thống định vị/điều hướng, điều khiển hỏa lực và điều khiển chuyến bay, giám sát và trinh sát trong các lĩnh vực tên lửa và phương tiện phóng, tàu, máy bay, máy bay không người lái và xe bọc thép.

Người mẫu:JIO50-RLG

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Tổng quan về con quay vòng laze con quay hồi chuyển máy hai tần số có độ chính xác cao

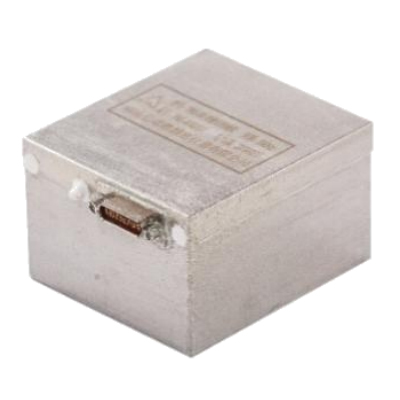

Con quay vòng Laser-JIO50

JIO50-RLG có sẵn các mẫu A, B và C để đáp ứng các nhu cầu khác nhau của bạn.

Ring Laser Con quay hồi chuyển Độ chính xác cao Máy rung hai tần số Tính năng

Đo góc quay quanh trục nhạy cảm của nó và tạo ra hai sóng vuông trực giao.

Hiệu suất

Con quay hồi chuyển laser loại JIO50 được thể hiện trong Bảng 1.

Bảng 1 Các chỉ số kỹ thuật chính của Gyro

số seri	tham số	đơn vị	Điểm A	Lớp B	Hạng C	Nhận xét
1	Không thiên vị	°/giờ	¤0,5			/
2	ổn định thiên vị	°/giờ	¤0,5 %	¤1 %	¤3 %	100s , 1Ï
3	Độ lặp lại không sai lệch	°/giờ	¤0,5 %	¤1 %	¤3 %	1Ï
4	hệ số bước đi ngẫu nhiên	°/giờ 1/2	â¤2â°	â¤5â°	â¤9â°	/
5	Yếu tố quy mô	"/xung	3.370			/
6	Yếu tố tỷ lệ phi tuyến tính	ppm	¤5			/
7	Độ lặp lại hệ số tỷ lệ	ppm	¤5			1Ï
8	độ nhạy từ tính	°/(h·Gs)	/			/
9	Tốc độ góc đầu vào tối đa	°/s	â¥ ± 400			/
10	Thời gian bắt đầu	các s	¤10			/

khả năng thích ứng môi trường

a) Nhiệt độ làm việc : -40 â ~ 65 â
b) Nhiệt độ bảo quản: -45 â ~ 85 â
c) Rung động: tổng cộng 9,6g;
d) Sốc: 30g/11ms (nửa hình sin) hoặc 75g/6ms (nửa hình sin);
e) Áp thấp: 5000m so với mực nước biển.

Tần số (Hz)	10	100	200	300	400	500	800	2000
Mật độ phổ công suất (g 2 /hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6dB

Nguồn điện và giao diện điện

a) Nguồn điện
Loại: ± 5V , 15V
Yêu cầu: 5V - dòng 180mA , ổn định ±50mV , gợn sóng
-5V - 60mA hiện tại, độ ổn định ± 50mV, độ gợn sóng
15V - 240mA hiện tại, ổn định ± 100mV, gợn sóng
b) Điện năng tiêu thụ:
c) Loại giao diện điện: J30J-25ZKP
d) Định nghĩa giao diện: Định nghĩa của các chân giao diện điện được thể hiện trong Bảng 2.

Bảng 2 Bảng định nghĩa giao diện điện

số PIN	sự định nghĩa	Nhận xét
1	15V	nguồn điện đầu vào
2	15VND	nối đất 15V
3	NC	vô giá trị
4	GND	Nối đất nguồn 5V, -5V
5	NC	vô giá trị
6	5V	nguồn điện đầu vào
7	-5V	nguồn điện đầu vào
8	NGOÀI RA	Tín hiệu đầu ra sóng vuông 1 (mức TTL)
9	GIỜI	Tín hiệu đầu ra sóng vuông 2 (mức TTL)
10	TMP3	Nhiệt kế điện trở bạch kim 3
11	TCOMA	3 thiết bị đầu cuối chung kháng bạch kim
12	TMP1	Điện trở bạch kim 1
13	TMP2	Kháng bạch kim 2
14	15V	nguồn điện đầu vào
15	15VND	nối đất 15V
16	NC	vô giá trị
17	GND	Nối đất nguồn 5V, -5V
18	NC	vô giá trị
19	5V	nguồn điện đầu vào
20	-5V	nguồn điện đầu vào
hai mươi mốt	NGOÀI RA	Tín hiệu đầu ra sóng vuông 1 (mức TTL)
hai mươi hai	GIỜI	Tín hiệu đầu ra sóng vuông 2 (mức TTL)
hai mươi ba	GND	Nối đất nguồn 5V, -5V
hai mươi bốn	NC	quay đầu
25	NC	quay đầu
Các kiểu điện trở bạch kim 1 , 2 và 3 là Pt1000

độ tin cậy

MTBF: 10000 giờ
Thời gian làm việc liên tục: thời gian làm việc liên tục không ít hơn 24 giờ sau khi bật nguồn.

Hình dạng và giao diện cơ học

a) Trọng lượng: â¤620g ±20g
b) Hình dạng và giao diện cơ khí: như trong Hình 1.
Thời gian làm việc liên tục: thời gian làm việc liên tục không ít hơn 24 giờ sau khi bật nguồn.

Sơ đồ lắp đặt và xuất hiện con quay hồi chuyển
