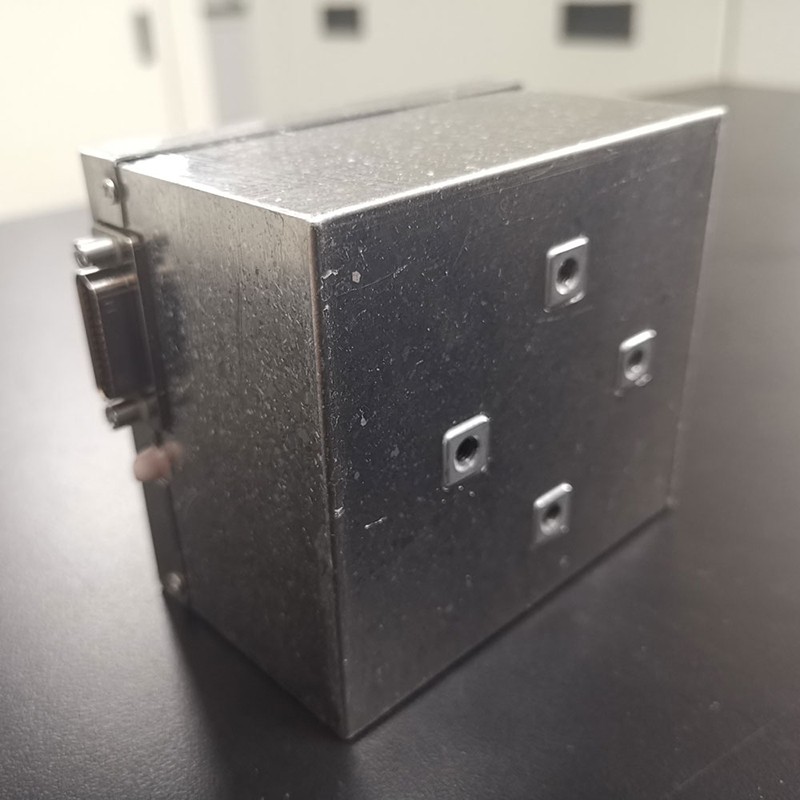

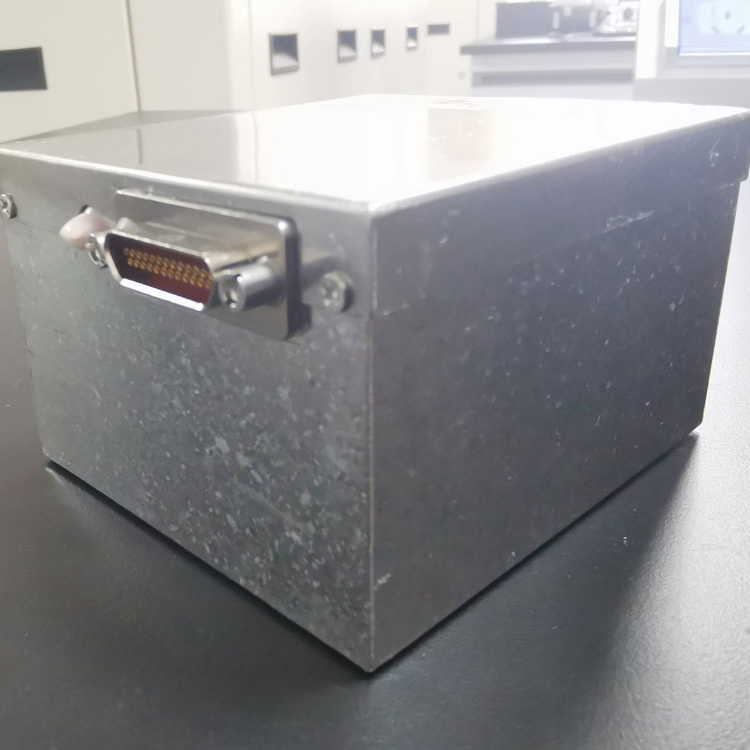

Ring laser Gyroscope-jio50
Ring Laser Gyroscope-JIO50 là một con quay laser có tần số kép kỹ thuật số có độ chính xác cao được phát triển và sản xuất bởi Công ty JIOPTICS. Nó có những ưu điểm của độ chính xác cao, cung cấp năng lượng đơn giản, tích hợp cao và đầu ra kỹ thuật số. Nó có thể đo chuyển động góc của sóng mang xung quanh trục nhạy và đầu ra hai sóng vuông trực giao. Nó được sử dụng rộng rãi trong việc tích hợp các hệ thống định vị/điều hướng, kiểm soát hỏa lực và kiểm soát chuyến bay, giám sát và trinh sát trên các cánh đồng tên lửa và phương tiện phóng, tàu, máy bay, máy bay không người lái và xe bọc thép của họ.
Người mẫu:JIO50-RLG
Gửi yêu cầu
Mô tả Sản phẩm
Ring Laser Gyroscope-Jio50 có sẵn trong các mô hình A, B và C để đáp ứng các nhu cầu khác nhau của bạn.
Chức năng
Đo góc quay xung quanh trục nhạy cảm của nó và tạo ra hai sóng vuông trực giao.
Hiệu suất
Máy đo laser laser JIO50 -type được thể hiện trong Bảng 1
Bảng 1 Các chỉ số kỹ thuật chính của con quay hồi chuyển
Bảng 1 Các chỉ số kỹ thuật chính của con quay hồi chuyển
| số seri | tham số | đơn vị | Lớp A. | Lớp b | Lớp c | Nhận xét |
| 1 | Không thiên vị | °/h | ≤0,5 | / | ||
| 2 | sự ổn định sai lệch | °/h | ≤0,5 % | ≤1 % | ≤3 % | 100s, 1c |
| 3 | Độ lặp lại sai lệch | °/h | ≤0,5 % | ≤1 % | ≤3 % | 1s |
| 4 | Hệ số đi bộ ngẫu nhiên | °/h 1/2 | ≤2 | ≤5 | ≤9 ‰ | / |
| 5 | Yếu tố quy mô | "/xung | 3.370 |
|
||
| 6 | Yếu tố quy mô phi tuyến | ppm | ≤5 | / | ||
| 7 | Độ lặp lại yếu tố tỷ lệ | ppm | ≤5 | 1s | ||
| 8 | Độ nhạy từ tính | °/(h · gs) | ≤4 | / | ||
| 9 | Tỷ lệ góc đầu vào tối đa | °/s | ≥ ± 400 | / | ||
| 1 0 | Thời gian bắt đầu | s | ≤10 |
|
||
Khả năng thích ứng môi trường
a) Nhiệt độ làm việc: -40 ℃ ~ + 65 ℃
b) Nhiệt độ lưu trữ: -45 ℃ ~ + 85 ℃
c) độ rung: tổng cộng 9,6g;
d) sốc: 30g/11ms (nửa sin) hoặc 75g/6ms (nửa sin);
E) Áp suất thấp: 5000m so với mực nước biển.
b) Nhiệt độ lưu trữ: -45 ℃ ~ + 85 ℃
c) độ rung: tổng cộng 9,6g;
d) sốc: 30g/11ms (nửa sin) hoặc 75g/6ms (nửa sin);
E) Áp suất thấp: 5000m so với mực nước biển.
| Tần số (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Mật độ phổ công suất (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Cung cấp điện và giao diện điện
a) Cung cấp điện
Loại: ± 5V, +15V
Yêu cầu: +5V - 180mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mV
-5V - 60mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mv
+15V - 240mA hiện tại, độ ổn định ± 100mV, gợn sóng <100mV
b) Tiêu thụ năng lượng: <6W
C) Loại giao diện điện: J30J-25ZKP
d) Định nghĩa giao diện: Định nghĩa của các chân giao diện điện được thể hiện trong Bảng 2.
Loại: ± 5V, +15V
Yêu cầu: +5V - 180mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mV
-5V - 60mA hiện tại, độ ổn định ± 50mV, gợn sóng <50mv
+15V - 240mA hiện tại, độ ổn định ± 100mV, gợn sóng <100mV
b) Tiêu thụ năng lượng: <6W
C) Loại giao diện điện: J30J-25ZKP
d) Định nghĩa giao diện: Định nghĩa của các chân giao diện điện được thể hiện trong Bảng 2.
Bảng 2 Bảng định nghĩa giao diện điện
| số pin | sự định nghĩa | Nhận xét |
| 1 | +15V | Đầu vào năng lượng |
| 2 | +15VGND | +Mặt đất năng lượng 15V |
| 3 | NC | vô giá trị |
| 4 | GND | +5V, -5V Sân nguồn |
| 5 | NC | vô giá trị |
| 6 | +5V | Đầu vào năng lượng |
| 7 | -5V | Đầu vào năng lượng |
| 8 | THÁNG TÁM | Tín hiệu đầu ra sóng vuông 1 (mức TTL) |
| 9 | Bout | Tín hiệu đầu ra sóng vuông 2 (mức TTL) |
| 10 | TMP3 | Nhiệt kế kháng bạch kim 3 |
| 11 | TCOMA | 3 Điện trở bạch kim Thiết bị đầu cuối chung |
| 12 | TMP1 | Điện trở bạch kim 1 |
| 13 | TMP2 | Điện trở bạch kim 2 |
| 14 | +15V | Đầu vào năng lượng |
| 15 | +15VGND | +Mặt đất năng lượng 15V |
| 16 | NC | vô giá trị |
| 17 | GND | +5V, -5V Sân nguồn |
| 18 | NC | vô giá trị |
| 19 | +5V | Đầu vào năng lượng |
| 20 | -5V | Đầu vào năng lượng |
| Hai mươi mốt | THÁNG TÁM | Tín hiệu đầu ra sóng vuông 1 (mức TTL) |
| Hai mươi hai | Bout | Tín hiệu đầu ra sóng vuông 2 (mức TTL) |
| Hai mươi ba | GND | +5V, -5V Sân nguồn |
| Hai mươi bốn | NC | Quay đầu |
| 25 | NC | Quay đầu |
| Các mô hình điện trở bạch kim 1, 2 và 3 là PT1000 | ||
Độ tin cậy
MTBF: 10000H
Thời gian làm việc liên tục: Thời gian làm việc liên tục không dưới 24 giờ sau khi bật nguồn.
Thời gian làm việc liên tục: Thời gian làm việc liên tục không dưới 24 giờ sau khi bật nguồn.
Hình dạng và giao diện cơ học
A) Trọng lượng: ≤620g ± 20g
b) Hình dạng và giao diện cơ học: như trong Hình 1.
b) Hình dạng và giao diện cơ học: như trong Hình 1.
