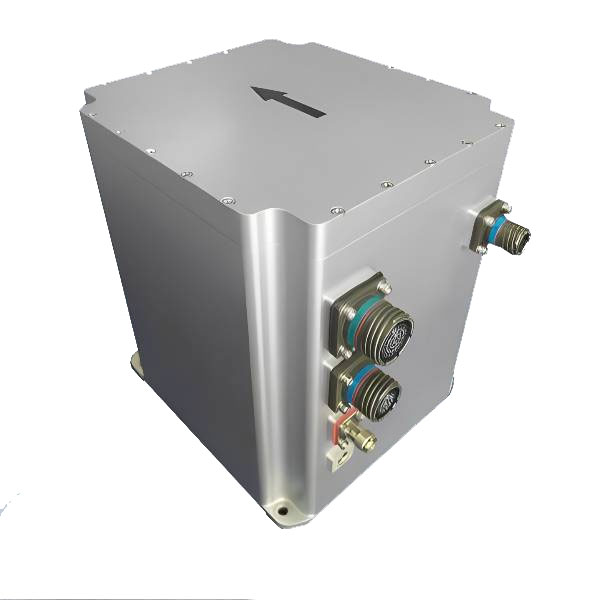

Hệ thống định vị tích hợp con quay hồi chuyển/vệ tinh sợi quang sợi quang

Hệ thống điều hướng tích hợp quán tính/vệ tinh sợi quang của JIO-F100S bao gồm bao gồm con quay đệm sợi vòng kín có độ chính xác cao Các yêu cầu đo lường và kiểm soát độ chính xác cao.

Người mẫu:JIO-F100S

Gửi yêu cầu

Mô tả Sản phẩm

Cài đặt JioPtics của con quay hồi chuyển sợi quang để cung cấp tính linh hoạt tích hợp và bộ công cụ phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu đặc tả, còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

Jioptics là một nhóm chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển quang độc quyền của bạn

Tính năng sản phẩm

- Độ chính xác của lớp điều hướng 0,8nmile/h
- Lựa chọn đa chế độ, chế độ xe/chế độ máy bay
- Căn chỉnh ban đầu tĩnh 3 phút / cơ sở rung lắc ban đầu 8 phút
- Lỗi tự kiểm tra
- Giao diện phong phú, hỗ trợ RS232, RS422, CAN và các giao diện tiêu chuẩn khác
- Độ tin cậy cao

Kịch bản ứng dụng

-Hệ thống khai quật Infellect trong khu vực khai thác
- Điều hướng quán tính cơ bản cho các UAV lớn
- La bàn biển
- Định hướng súng tự hành
- Định vị và định hướng xe
- Đo di động chính xác cao
- Nền tảng chính xác và ổn định cao

Đặc điểm điện

- Nguồn điện: 24 ~ 36V dc (typ.)
- Sức mạnh định mức: 30W (tối đa)

Sợi cơ quan thung lộc sợi quang-strapdowder

Thông số kỹ thuật:

Thuộc tính	Tham số	Chỉ mục
Giữ vị trí	Kết hợp đồng hồ đo	0,001d (D là số dặm)
	Kết hợp GNSS	1,2m
	Quán tính thuần túy	0,8nmile/h
Chính xác thái độ	Căn chỉnh ban đầu	0,003 °
	Thái độ giữ (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,002 °/10 phút （rms）
	Sức mạnh thoáng qua	≤100W (<3s)
Tiêu đề chính xác	Tự tìm kiếm về phía bắc	0,05 ° × ° × đến), khi nào có nghĩa là vĩ độ (RMS)
Tiêu đề chính xác	Giữ (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,003 °/10 phút （RMS）
Độ chính xác tốc độ	Tốc độ giữ (GNSS bị vô hiệu hóa, quán tính thuần túy)	0,3m/s/10 phút （rms）
Sợi quang Gyro	Phạm vi đo lường	± 400 °/s
Sợi quang Gyro	Không ổn định sai lệch	≤0,01 °/h
Quartz gia tốc kế linh hoạt	Phạm vi đo lường	± 20g
Quartz gia tốc kế linh hoạt	Không ổn định sai lệch	≤20 Phag (trung bình 10S)
Giao diện giao tiếp	RS232	1 kênh (tốc độ baud 9,6kbps ~ 921,6kbps, mặc định 115,2kbps Tần suất lên đến 1000Hz, mặc định 200Hz)
	Rs422	6 kênh (tốc độ baud 9,6kbps ~ 921,6kbps, mặc định 115,2kbps Tần suất lên đến 1000Hz, mặc định 200Hz)
Tính chất cấu trúc	Kích cỡ	199 mm × 180 mm × 219,5 mm (L × W × H)
Tính chất cấu trúc	Cân nặng	Một bộ điều hướng quán tính duy nhất không quá 8,0kg (tùy chọn cho các ứng dụng hàng không không quá 6,5kg)
Sử dụng môi trường	Nhiệt độ lưu trữ	-40 ~ 65
Sử dụng môi trường	Độ ẩm tương đối	≤80%

Ví dụ ứng dụng
