Đơn vị đo lường con quay theo dõi sợi quang

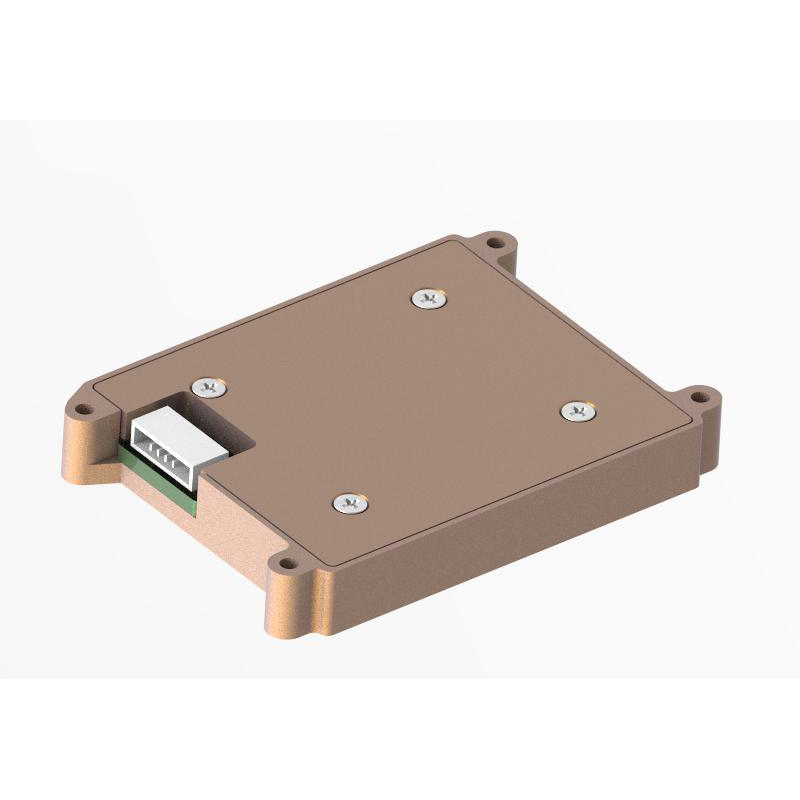

Đơn vị đo lường mô-đun sợi quang JIO-MC200-IMU là đơn vị đo lường tính toán cơ học vi mô (MEMS) dựa trên đơn vị đo lường quán tính (IMU) với gia tốc kế của GYRO hiệu suất cao và MEMS.

Người mẫu:JIO-MC200-IMU

Gửi yêu cầu

Mô tả Sản phẩm

Đơn vị đo lường mô-đun sợi quang JIO-MC200-IMU có khả năng thích ứng tình dục và môi trường tuyệt vời. Thông qua việc phù hợp với các phần mềm khác nhau, các sản phẩm có thể được sử dụng rộng rãi trong các loại đạn có hướng dẫn, UAV chiến thuật và công nghiệp, xe máy không người lái, người tìm kiếm, lái xe tự động.

Cài đặt JioPtics của con quay hồi chuyển sợi quang để cung cấp tính linh hoạt tích hợp và bộ công cụ phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu đặc tả, còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

Jioptics là một nhóm chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển quang độc quyền của bạn

Tính năng sản phẩm

1) Con quay hồi chuyển kỹ thuật số ba trục:
a) Phạm vi đo động ± 450º/s;
b) độ ổn định sai lệch không phân vị: 20 °/h (GJB, 10S);
2) Gia tốc kế kỹ thuật số ba trục:
a) Phạm vi đo động ± 16g;
b) độ ổn định sai lệch không: 0,5mg (GJB, 10s);
3) Độ tin cậy cao: MTBF> 2000h;
4) Phạm vi nhiệt độ đầy đủ (-40 ~ 70 ℃) để đảm bảo độ chính xác: Hiệu chuẩn và thuật toán bù nhiệt độ hiệu suất cao tích hợp;
5) Thích hợp cho công việc trong điều kiện rung mạnh;
Giao diện 1 cách uart

Trường ứng dụng

1) Munition có hướng dẫn
2) Người tìm kiếm
3) Máy bay không người lái chiến thuật và công nghiệp
4) Autopilot

Số liệu sản phẩm

Tham số		Điều kiện kiểm tra	Tối thiểu	Giá trị điển hình	Giá trị tối đa	Đơn vị
Gyro	Phạm vi đo động			450		°/s
	Không ổn định sai lệch	Trung bình 10S (-40 ~+70, nhiệt độ không đổi)		20		°/h.
	Không thiên vị	Phạm vi không thiên vị		+ / - 0,2		°/s
		Độ lệch không trên toàn bộ phạm vi nhiệt độ		+ / - 0.1		°/s
		Độ lặp lại để bắt đầu liên tiếp, trục z		30		°/h.
		Ảnh hưởng của gia tốc tuyến tính đến sai lệch không		10		°/h/g
		Rung ② trên hiệu ứng không thiên vị, trước và sau khi thay đổi rung		10		°/h/g
		Độ rung ② đến không có hiệu ứng thiên vị, rung sau khi thay đổi rung2		10		°/h/g
	Yếu tố quy mô	Yếu tố tỷ lệ là phi tuyến tính		500		ppm
	Yếu tố quy mô	Độ chính xác của yếu tố tỷ lệ		2000		ppm
	Mật độ tiếng ồn			0.003		° / Hz / s)
	Nghị quyết			3.052 x 10−7		°/s/lsb
Gia tốc kế	Phạm vi đo động			16		g
	Không ổn định sai lệch	Trung bình 10S (-40 ~+70, nhiệt độ không đổi)		0.5		mg
	Không thiên vị	Phạm vi không thiên vị		5		mg
		Độ lệch không trên phạm vi nhiệt độ đầy đủ		5		mg
		Khả năng lặp lại liên tiếp		0.5		mg
	Yếu tố quy mô	Yếu tố tỷ lệ là phi tuyến tính		500		ppm
	Yếu tố quy mô	Độ chính xác của yếu tố tỷ lệ		2000		ppm
	Mật độ tiếng ồn			0.05		Hz/mg)
	Nghị quyết			1.221 x 10−8		g/lsb
Các thuộc tính khác	Thời gian khởi động			2		s
	Băng thông			200		Hz
	Trì hoãn			10		bệnh đa xơ cứng
Giao diện giao tiếp	1 cách uart	Tốc độ baud		460.8		KBPS
Giao diện giao tiếp	Tần số lấy mẫu	Uart		500		Hz
Đặc điểm điện	Điện áp		4.8	5	5.2	V
	Tiêu thụ năng lượng			1.5		W
	Gợn sóng	P-P		100		MV
Đặc điểm cấu trúc	Kích cỡ			58,7 x 42 x 8		mm
Đặc điểm cấu trúc	Cân nặng			35		g
Môi trường sử dụng	Nhiệt độ hoạt động		- 40		70	℃
	Nhiệt độ lưu trữ		- 45		75	℃
	Rung động			20 đến 2000hz, 6.06g
	Sự va chạm			500g
Độ tin cậy	MTBF			20000		h
Độ tin cậy	Giờ làm việc liên tục			120		h
1①: Tính độ lệch 0 của toàn bộ quá trình biến đổi nhiệt độ, tốc độ biến đổi nhiệt độ ≤1 ℃/phút, phạm vi nhiệt độ -40 ~+70 ℃; 2②: Điều kiện rung là 6.06g, 20Hz ~ 2000Hz

Giao diện điện

Loại kết nối: A1251WR-S-4P;
Các điểm kết nối được xác định trong bảng sau:

Ghim	Sự định nghĩa	Chức năng	Nhận xét
1	5V	Đầu vào năng lượng DC
2	GND	ĐẾN
3	TX LV-TTL	Cổng nối tiếp gửi	3.3 v
4	RX LV-TTL	Tiếp nhận cổng nối tiếp	3.3 v

Giao diện phần mềm

Tốc độ baud: 460800bps;
Gửi tần số: 500Hz;
Định dạng dữ liệu: Bit dữ liệu 8, Bit Bit 1, không có bit chẵn lẻ;
Khi dữ liệu được truyền đi, nó thấp và sau đó cao.
Các giao thức giao tiếp được hiển thị trong bảng sau:

Byte	Dữ liệu	Hình thức	Nghị quyết	Nhận xét
1	0x5a	Uint8
2	0x5a	Uint8
3-6	Tốc độ góc x	trôi nổi
7-10	Tốc độ góc và	trôi nổi
11-14	Tốc độ góc z	trôi nổi
15 đến 18	Gia tốc x	trôi nổi
19-22	Gia tốc y	trôi nổi
23-26	Gia tốc z	trôi nổi
27 đến 30	Kín đáo	Uint8
31	Nhiệt độ	US8	1	Phạm vi: -128 đến 127
32	Và kiểm tra	Uint8		1-31 byte cộng lại và giảm 8 bit

Giao diện cấu trúc
