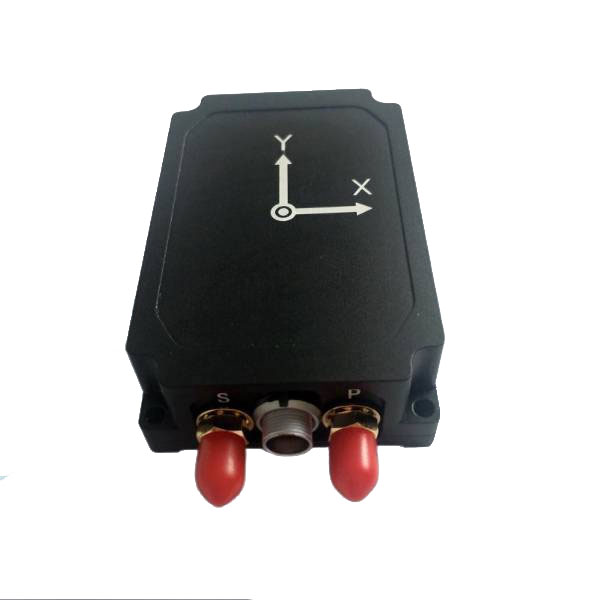

Hệ thống điều hướng tích hợp độ chính xác cao của con quay theo dõi bằng sợi quang

Hệ thống điều hướng tích hợp chính xác cao cấp JIO-100B0 Hệ thống điều hướng tích hợp chính xác cao có tích hợp con quay hồi chuyển MEMS hiệu suất cao và gia tốc và mô-đun điều hướng vệ tinh.

Người mẫu:JIO-100B0

Gửi yêu cầu

Mô tả Sản phẩm

Hệ thống điều hướng tích hợp chính xác cao cấp JIO-100B0 với khả năng hợp nhất đa cảm biến, nó có thể được tích hợp với odomet ngoài, tốc độ kế, v.v ... Thông tin được hợp nhất để duy trì độ chính xác của điều hướng khi GNS không hợp lệ.

Cài đặt JioPtics của con quay hồi chuyển sợi quang để cung cấp tính linh hoạt tích hợp và bộ công cụ phát triển của chúng tôi để tạo mẫu nhanh, không chỉ đáp ứng các yêu cầu đặc tả, còn cung cấp hiệu suất chất lượng cao đáp ứng nhu cầu của người dùng cuối.

Dịch vụ của chúng tôi

Jioptics là một nhóm chuyên nghiệp và hiệu quả. Cung cấp dịch vụ OEM/ODM cho bạn, liên hệ với chúng tôi để tùy chỉnh con quay hồi chuyển quang độc quyền của bạn

Tính năng sản phẩm

-0.1 ° Độ chính xác thái độ, độ chính xác định vị 2m
- có khả năng hợp nhất cảm biến phụ trợ bên ngoài
- Phạm vi nhiệt độ hoạt động: -40 ℃ ~+60 ℃
- Sốc rất cao và khả năng chống rung
- Vỏ kín IP65 cho môi trường khắc nghiệt
- Giao diện phong phú, hỗ trợ RS232, RS422, CAN và các giao diện tiêu chuẩn khác
- Độ tin cậy cao

Đặc điểm điện

- Nguồn điện: 5V (typ)
- Sức mạnh định mức: 3W (tối đa)
-Ripple: 100mV (đỉnh đến đỉnh)

Kịch bản ứng dụng

Bằng cách kết hợp phần mềm cho các kịch bản ứng dụng khác nhau, sản phẩm có thể được sử dụng rộng rãi trong máy móc xây dựng
Theo dõi và định vị thông minh, lái xe tự động hệ thống không người lái, quản lý định vị thiết bị quy mô lớn, thương mại
Máy bay không người lái công nghiệp, v.v.

Kích thước cơ học

Thông số kỹ thuật:

Thuộc tính	Tham số	Chỉ mục	Nhận xét
Tiêu đề chính xác	GNSS kép	0,1 °	Đường cơ sở 2m
	GNSS đơn	0,2 °	Cần cơ động
	Xử lý hậu kỳ	0,03 °
	Duy trì độ chính xác	0,2 °/phút	GNSS thất bại
Chính xác thái độ	GNSS hiệu quả	0,1 °	Điểm đơn L1/L2
	Combo quán tính/odometer	0,1 ° (RMS)	Không bắt buộc
	Xử lý hậu kỳ	0,02 °
	Duy trì độ chính xác	0,2 °/phút	GNSS thất bại
	Chế độ V-G	2 °	Thời gian thất bại không giới hạn GNSS, không tăng tốc
Độ chính xác định vị ngang	GNSS hiệu quả	1,2m	Điểm đơn L1/L2
		2cm+1ppm	RTK
	Combo quán tính/odometer	2 ‰ D (D có nghĩa là số dặm, CEP)	Không bắt buộc
	xử lý hậu kỳ	1cm+1ppm
	GNSS thất bại	20m	Thất bại 60s
Độ chính xác tốc độ ngang	GNSS hiệu quả	0,1m/s	Điểm đơn L1/L2
	Combo quán tính/odometer	0,1M/s (RMS)	Không bắt buộc
	Kết hợp quán tính/DVL	0,2m/s (rms)	Không bắt buộc
Gyro	Phạm vi đo lường	± 450 °/s
Gyro	Không ổn định sai lệch	2 °/h	Phương sai Allan
Gia tốc kế	Phạm vi đo lường	± 16g	Tùy chỉnh 200g có sẵn
Gia tốc kế	Không ổn định sai lệch	30mg	Phương sai Allan
Giao diện giao tiếp	RS232	1 kênh	Tùy chọn 1 kênh rs422, 1 kênh rs232
	Rs422	1 kênh	Hoặc 2 kênh rs422, 1 kênh có thể
	CÓ THỂ	1 kênh
	Đầu vào khác biệt đồng hồ	1 kênh	không bắt buộc
	Đầu ra PPS	1 kênh	không bắt buộc
	Sự kiện đầu vào	1 kênh	không bắt buộc
Đặc điểm điện	Điện áp	5 ~ 36V dc
	Tiêu thụ năng lượng	≤3W
	Gợn sóng	100mv	P-P
Tính chất cấu trúc	Kích cỡ	80 mm × 53 mm × 23 mm
Tính chất cấu trúc	Cân nặng	≤150g
Sử dụng môi trường	Nhiệt độ hoạt động	-40 ~+60
	Nhiệt độ lưu trữ	-45 ~+65
	Rung động	20 ~ 2000Hz ， 6.06g
	Sự va chạm	30g ， 11ms
	Lớp bảo vệ	IP65
Độ tin cậy	MTBF	30000h
	Trọn đời	> 15 năm
	Thời gian làm việc liên tục	> 24h
