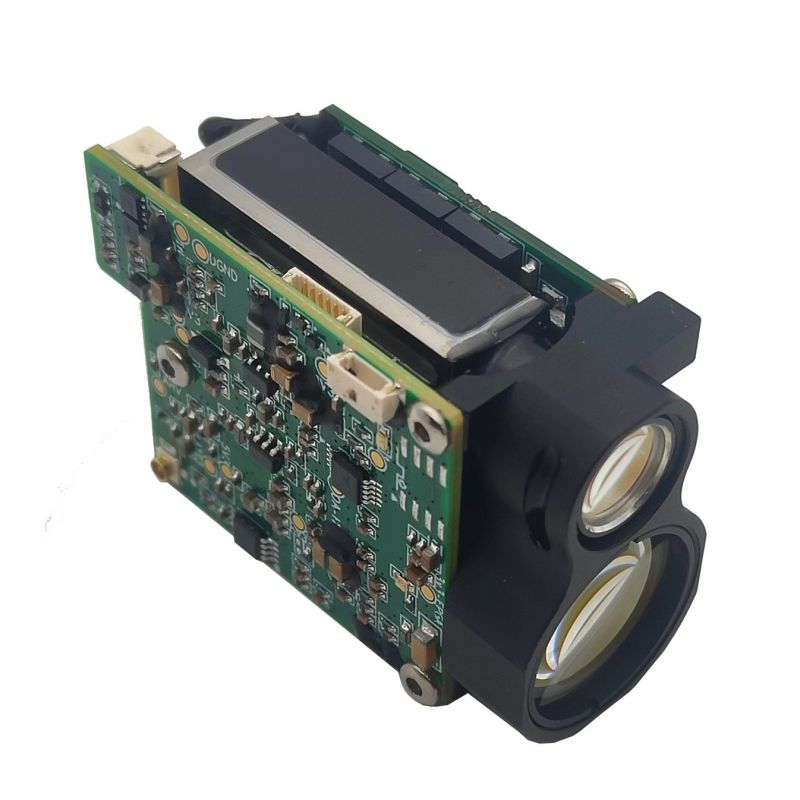

Mô -đun RangeFinder 3km

Mô -đun Rangefinder 3km này sử dụng laser thủy tinh erbium 1535nm làm nguồn sáng, với các đặc tính của thể tích nhỏ, tích hợp cao, trọng lượng ánh sáng, khoảng cách đo, khả năng xỏ sương mạnh, v.v., có thể được sử dụng trong môi trường khắc nghiệt, phù hợp cho thiết bị cầm tay di động, UAV, VGA và tích hợp hệ thống khác.

Gửi yêu cầu

Mô tả Sản phẩm

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn mô -đun Rangefinder 3km. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng và giao hàng kịp thời.

tham số hiệu suất

Con số	Tên dự án	Chỉ số hiệu suất
1	Mức độ an toàn mắt của con người	Class1/1m
2	chiều dài sóng laser	1535 ± 5nm
3	Góc phân kỳ laser	0,6 mrad
4	Nhận tầm cỡ	16,5mm
5	Nhận các góc xem trường	~ 4,9 mrad / 0,3 °
6	Phạm vi tối đa	Mục tiêu điển hình	7000m
	Đo lường phạm vi (Độ phản xạ 30%, tầm nhìn 8 km)	xây dựng	≥4000m ；
		Xe (2,3 × 2,3m)	≥3000m ；
		Người (1,7 × 0,5m)	≥2000m ；
		UV (0,3 × 0,2m) 1	≥1000m ；
7	Phạm vi tối thiểu	20m
8	Độ chính xác khác nhau	± 1m
9	Đo tần số	1 ~ 10Hz
10	Giải quyết phạm vi	≤20m
11	Độ phân giải góc	≤1mil
12	Tỷ lệ chính xác	≥98%
13	Tỷ lệ báo động sai	≤1%
14	Phát hiện đa mục tiêu	3 (số tối đa)
15	Giao diện dữ liệu	UART （TTL_3.3V）
16	điện áp dịch vụ	Dc 4,5 ~ 16 trong
17	Tiêu thụ năng lượng dự phòng	≤1MW
18	Tiêu thụ năng lượng trung bình	≤2,5W@10Hz
19	Tiêu thụ năng lượng cao nhất	≤7W@12V
20	cân nặng	32 ± 1g
21	Kích thước (LWH)	48 × 30,5 × 21mm
22	nhiệt độ làm việc	-40 ~ +70 ℃
23	Nhiệt độ lưu trữ	-55 ~ +75 ℃
24	dây da roi	1600G 1ms
25	rung	5 ~ 50 ~ 5Hz, 1 x dải tần / phút, 2,5g
26	Nhiệt độ vòi	+70 -50
27	độ tin cậy	MTBF≥1500H
28	chức năng	Mục tiêu đầu tiên và cuối cùng / nhiều mục tiêu / khoảng cách vượt qua / điều khiển công suất bên ngoài / số tích lũy laser
29	Thời gian phản hồi	≤950ms ；

5 Giao diện người dùng

5.1 Giao diện điện
Giao diện điện người dùng: UART (TTL_3.3V)
Mô hình đầu nối: Đầu nối Changjiang: A1257WR-S-6P, định nghĩa cụ thể được hiển thị trong bảng sau:

ghim	sự định nghĩa	giải thích
1	Sức mạnh là	Nguồn điện, 4,5 ~ 16V
2	Sức mạnh tiêu cực	Cung cấp điện, mặt đất
3	POWER_ON	Công tắc nguồn mô -đun, mức TTL_3.3V; Mô -đun mở (> 2.7V) và mô -đun đóng (<0,3V);
4	UART_TX	Máy phát cổng nối tiếp, cấp độ TTL_3.3V
5	UART_RX	Cổng nối tiếp nhận kết thúc, với mức TTL_3.3V
6	GND	Sợi dây
