Các chức năng chính: Các chức năng chính của máy đo khoảng cách laser là:
a ï¼ Phạm vi đơn và phạm vi liên tục;
b ï¼ Ba phạm vi mục tiêu và trước và sau hướng dẫn mục tiêu;
c ï¼ Chức năng tự kiểm tra (bao gồm: nhiệt độ APD hiện tại, giá trị điện áp cao, điện áp bên trong, giá trị vùng mù);
d ï¼ Chức năng đánh thức ở chế độ chờ có thể được sửa đổi thành giao diện TTL.
Hiệu suất
a ï¼ Phạm vi bước sóng: 1,54u m ± 0,02um
b ï¼ Khoảng cách hành động tối thiểu: 30m;
c ï¼ Đường kính lỗ thông hiệu quả: 40mm;
d ï¼ Tần số đo dãy liên tục: 0. 5Hz-10Hz;
e ï¼ Độ chính xác đo khoảng cách: ±2m;
f ï¼ Tỷ lệ kiểm tra:
2 Khả năng thích ứng với môi trường
aï¼ Nhiệt độ môi trường làm việc: -40C 65C;
b ï¼ Nhiệt độ môi trường bảo quản: -55C 70C.
3 Độ tin cậy
Số xung laser trung bình (MNBF) 3IX IO. Thời gian
4 Đặc tính điện
a ï¼ Điện áp nguồn: DC12V;
b ï¼ Công suất tiêu thụ: công suất tiêu thụ trung bình không lớn hơn 2W.
5.Trọng lượng ¼â¤ 150g
6. Kích thước: 64X42X80mm
7. Các mô-đun khác nhau của OEM/ODM và các giải pháp tùy chỉnh

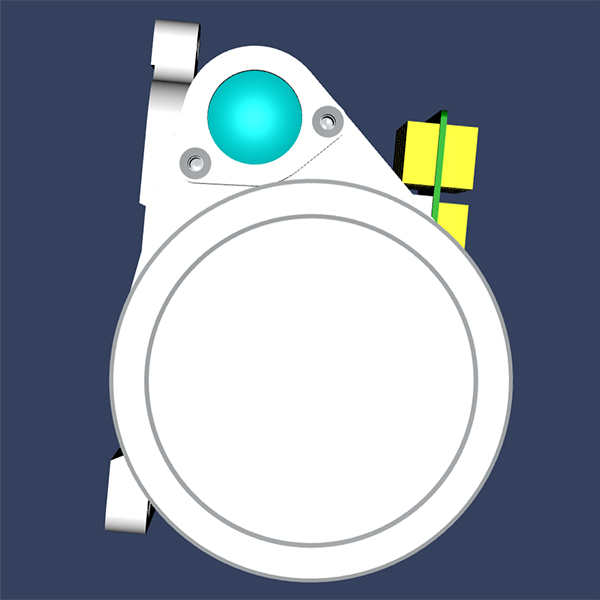

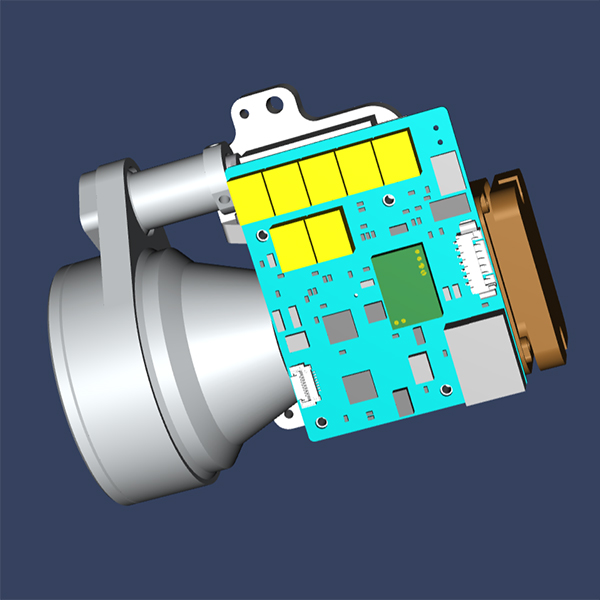

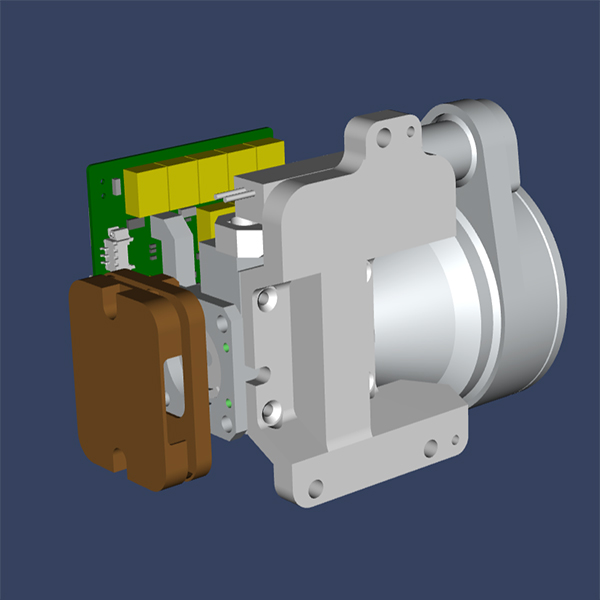

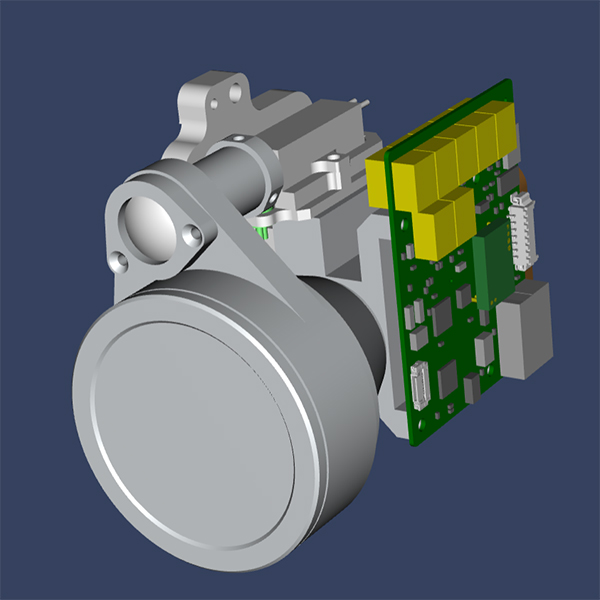

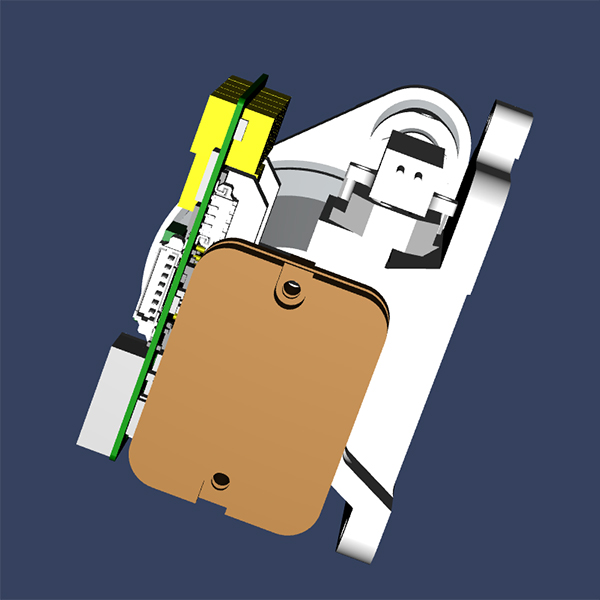

STA0815 được thiết kế cho các nhà tích hợp hệ thống đang tìm kiếm một giải pháp đo phạm vi laser tiện lợi, mạnh mẽ và nhỏ gọn. Nó cung cấp hiệu suất đáng tin cậy trong một loạt các ứng dụng.
Nó rất nhỏ, siêu nhẹ, tiêu thụ điện năng thấp và có thể đo được trong khoảng cách xa. Nó phù hợp cho các thiết bị cầm tay (hình ảnh nhiệt), ứng dụng lắp đặt vũ khí, hệ thống di động và bộ cảm biến hạng nhẹ và máy bay không người lái hoặc UGV.
8. Giao diện điện tử
Model đầu nối điện: J30J; định nghĩa chi tiết của giao diện điện như sau:
Số sê-ri chân ống
|
sự định nghĩa
|
chức năng
|
nhận xét
|
1
|
GND
|
trái đất
|
|
2
|
GND
|
trái đất
|
|
3
|
GND
|
trái đất
|
|
4
|
VCC 12V
|
Ở mức 12V, đầu vào là dương
|
khả năng sửa đổi
|
5
|
VCC 12V
|
Ở mức 12V, đầu vào là dương
|
khả năng sửa đổi
|
6
|
RS422 RX
|
Tiếp nhận miệng nối tiếp
|
Máy tính trên để tìm phạm vi
|
7
|
RS422 RX-
|
Bộ thu nối tiếp-
|
Máy tính trên để tìm phạm vi
|
8
|
RS422 TX-
|
Chuỗi miệng gửi lon
|
Công cụ tìm phạm vi cho máy tính trên
|
9
|
RS422 TX
|
Cổng nối tiếp gửi
|
Công cụ tìm phạm vi cho máy tính trên
|
Giao thức truyền thông
Truyền dữ liệu giữa công cụ tìm phạm vi và máy tính phía trên bao gồm:
Lệnh điều khiển: bao gồm phạm vi bắt đầu, phạm vi liên tục, phạm vi đơn lẻ, lệnh truy vấn, v.v.
Dữ liệu trả về: bao gồm thông tin khoảng cách, nhiệt độ môi trường, trạng thái máy đo khoảng cách, v.v. Trao đổi dữ liệu giữa máy đo khoảng cách và máy tính cấp trên, sử dụng bus 422. Giao thức truyền thông phần mềm cụ thể được hiển thị như sau:
Định dạng giao tiếp: Giao tiếp RS422, tốc độ cổng 115200bps (có thể thay đổi theo yêu cầu của khách hàng);
Định dạng dữ liệu: dữ liệu 8 chữ số, một bit bắt đầu, một bit dừng, không có tính chẵn lẻ, dữ liệu bao gồm byte tiêu đề, phần lệnh, độ dài dữ liệu, phần tham số, byte kiểm tra;.
Chế độ giao tiếp: điều khiển chính và công cụ tìm phạm vi áp dụng chế độ giao tiếp chính-phụ và điều khiển chính gửi cho công cụ tìm phạm vi một lệnh điều khiển, lệnh này sẽ nhận và thực hiện lệnh. Ở trạng thái phạm vi, dữ liệu và trạng thái của phạm vi được trả về theo chu kỳ phạm vi. Định dạng giao tiếp và nội dung lệnh được hiển thị trong bảng sau.
Điều khiển chính gửi Định dạng tin nhắn như sau:
Bảng 2. Mô tả định dạng gửi tin nhắn
số thứ tự
|
tên
|
giải thích
|
mã số
|
nhận xét
|
1
|
STXO
|
Tin nhắn bắt đầu đánh dấu
|
55(H)
|
|
2
|
cmd
|
CW
|
Xem Bảng 3
|
|
3
|
LEN
|
ĐL
|
Số của tất cả các ký tự ngoại trừ cờ bắt đầu, từ lệnh và kiểm tra
|
|
4
|
DỮ LIỆU
|
thông số
|
|
|
5
|
DỮ LIỆU
|
|
|
6
|
CHK
|
Khác nhau hoặc xác minh
|
Ngoài các byte có tác dụng, các byte khác khác hoặc
|
|
