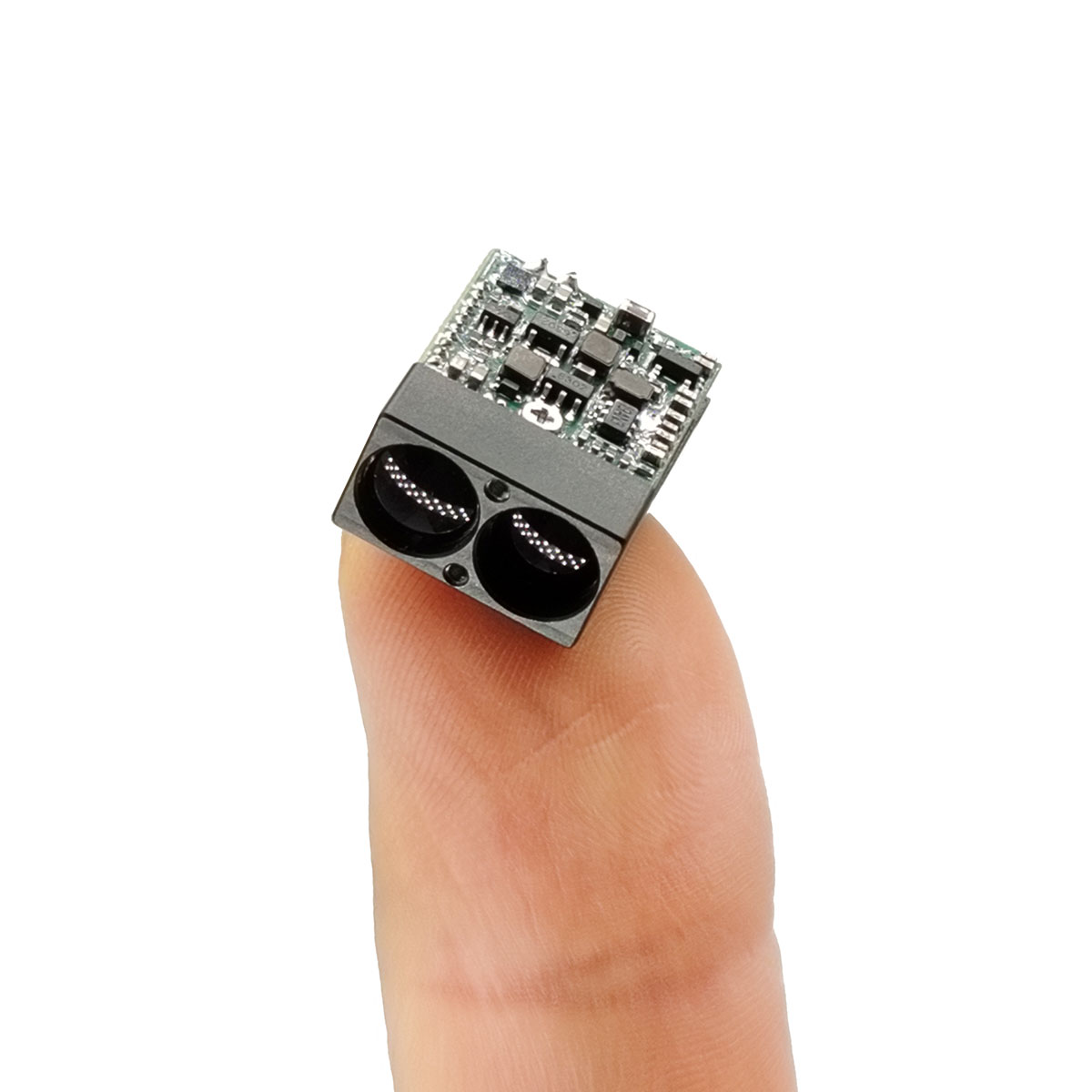

Mô-đun máy đo khoảng cách siêu nhỏ 1500m Laser

Mô-đun đo phạm vi laser thu nhỏ STA-D15X sử dụng laser bán dẫn 905nm, có đặc tính tầm xa, tiêu thụ điện năng thấp, kích thước nhỏ và an toàn cho mắt. Nó rất thích hợp để tích hợp các máy bay không người lái nhỏ, thiết bị nhìn đêm cầm tay, hình ảnh nhiệt và các thiết bị khác. Phạm vi tối đa: 1500m Độ chính xác dao động: ± 1m Tần số dao động: Phạm vi bắn một lần, 1Hz, 2Hz Trọng lượng: 5g ± 0,5g

Gửi yêu cầu

Mô tả Sản phẩm

Các tính năng chính:

Công nghệ Laser bán dẫn: Độ tin cậy cao, nhỏ gọn và tiêu thụ điện năng thấp hơn so với máy đo khoảng cách thời gian bay (TOF) truyền thống, cho phép tích hợp vào các thiết bị di động và có không gian hạn chế.

Chỉ số hiệu suất sản phẩm

Số seri	Tên dự án	STA-D15X
1	An toàn mắt người	Đúng
2	Bước sóng laser	905nm
3	Góc phân kỳ laser	1×6mrad
4	Nhận trường nhìn	~20mrad
5	Cỡ máy phát	Φ7mm
6	Nhận cỡ nòng	Φ7mm
7	Phạm vi khác nhau	5 ~ 1500m
8	Độ chính xác khác nhau	±1m
9	Tần số đo	Phạm vi chụp một lần, 1Hz, 2Hz
10	Tốc độ truyền	115200bps (Mặc định)/9600bps/38400bps/57600bps
11	Tỷ lệ chính xác	≥98%
12	Tỷ lệ báo động sai	1%
13	Giao diện dữ liệu	UART(TTL_3.3V)
14	điện áp cung cấp	DC 3 ~ 5V
15	Tiêu thụ điện năng	Công suất dự phòng ≤ 0,6WTrung bình ≤ 0,8W@1HzGiá trị đỉnh ≤ 1,3W@1Hz
16	Tiêu thụ điện năng
17	Dòng khởi động cực đại	≤ 680mA
18	Dòng rò	<50
19	Trọng lượng	5 ± 0,5g
20	Kích thước（L×W×H）	22,5mm × 16mm × 9,5mm
21	Nhiệt độ hoạt động	-20~＋60oC
22	Nhiệt độ bảo quản	-30~＋60oC
23	Sốc	1200g, 1ms
24	Rung	5~50~5Hz, 1 quãng tám/phút, 2,5g
25	Độ tin cậy	MTBF ≥1500h
26	Thời gian khởi động	100ms;
27	Giao diện điện	Giắc cắm: 0.8WTB-6Y-2Giắc cắm: 0.8WTB-6AWB-01

Phạm vi 1500m, Môi trường kiểm tra dữ liệu với tầm nhìn ≥ 25km và độ ẩm 50%.

Thành phần mô-đun

Các thành phần chính của sản phẩm máy đo khoảng cách laser như sau:

a) Thành phần thu và phát;

b) Các thành phần mạch; 22,5mm × 16mm × 9,5mm (L × W × H), trọng lượng là 5g ± 0,5g và hình dáng của nó được thể hiện trong Hình 1.

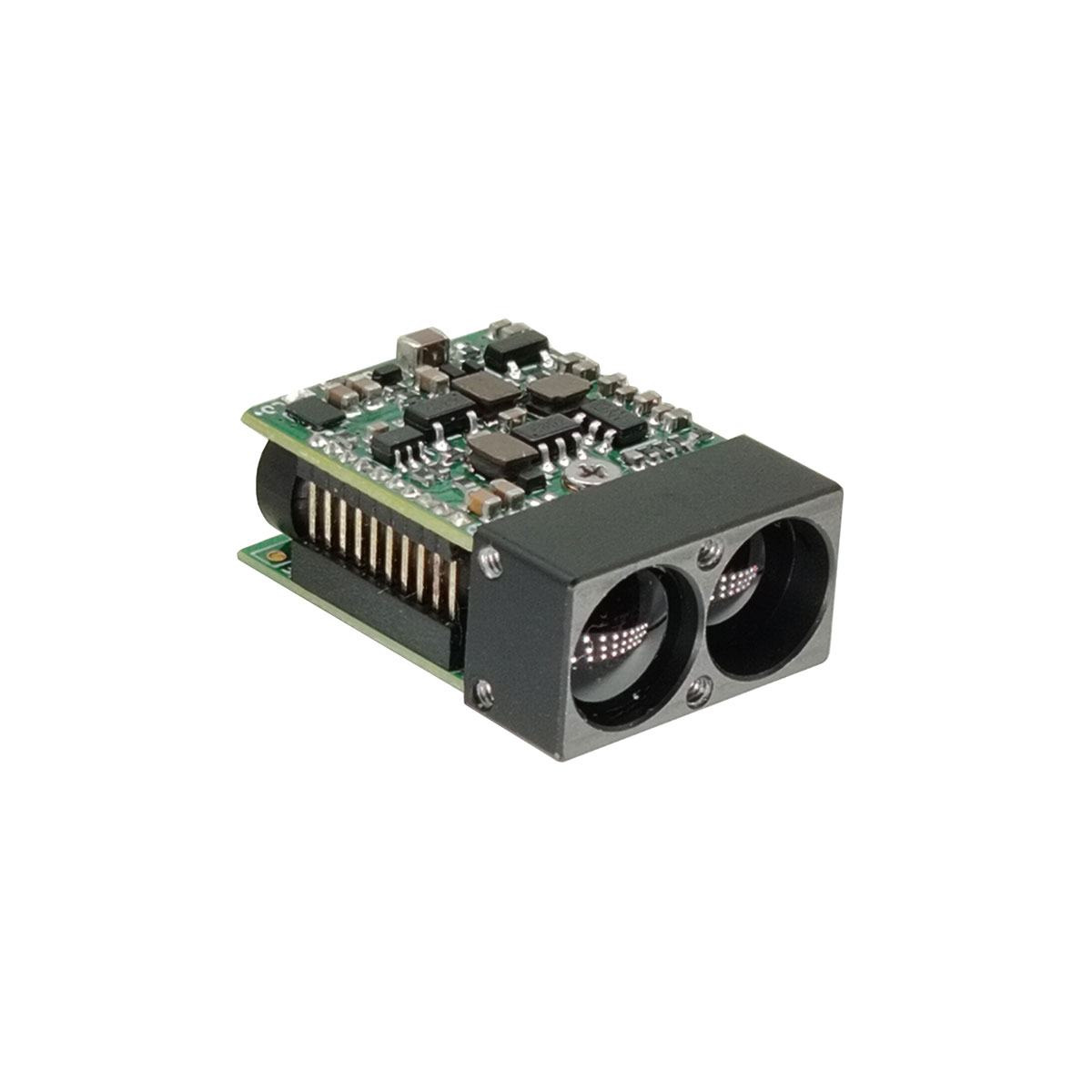

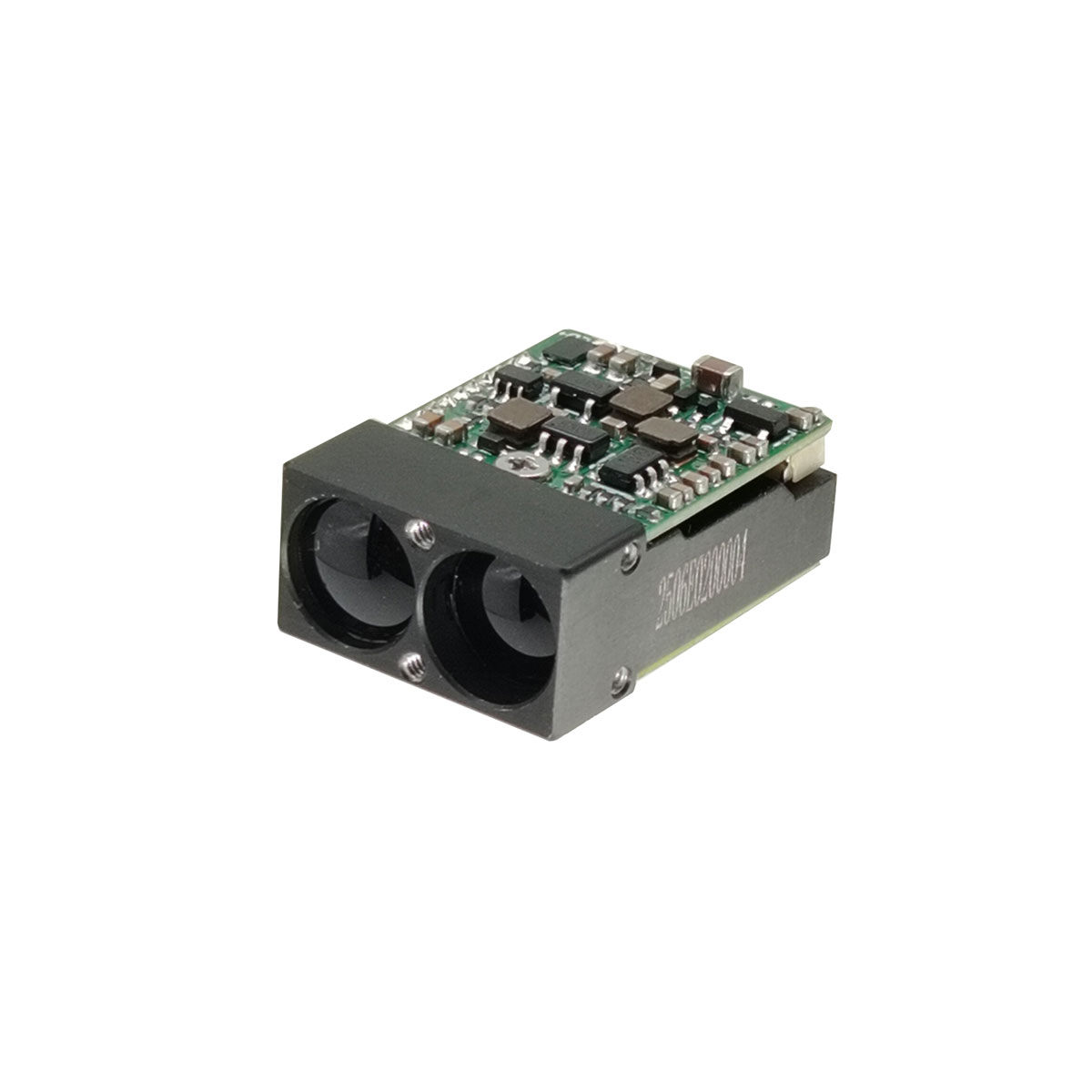

Hình 1 Hình thức sản phẩm

Giao diện cài đặt cấu trúc

Kích thước bên ngoài của giao diện cơ và quang được thể hiện trong Hình 2.

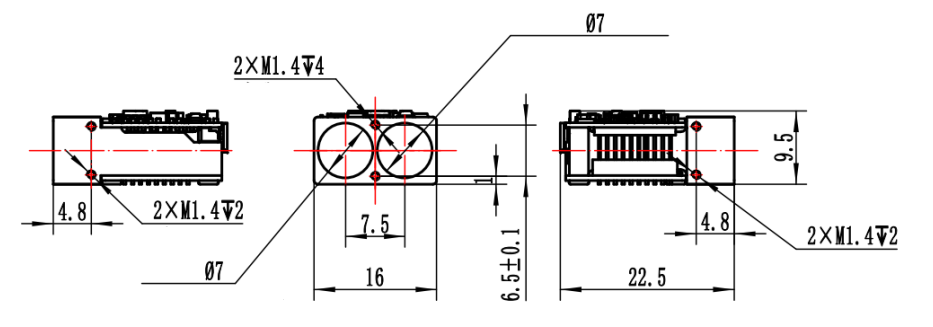

Hình 2 Sơ đồ giao diện cơ và quang

Giao diện điện

Điện áp nguồn: 3,3V (có thể thiên về 3,3V ~ 5V);

Kiểu giao tiếp: UART-TTL (3.3V);

Dòng khởi động cực đại: ≤ 680mA;

Tiêu thụ điện năng ở chế độ chờ: ≤ 0,6W;

Công suất tiêu thụ trung bình: ≤ 0,8W@1Hz ；

Công suất tiêu thụ cao nhất để đo khoảng cách: 1,35W@1Hz ；

Dòng rò: ＜ 50uA;

Bật nguồn, thời gian phản hồi khác nhau: 100ms

Đầu máy tính phía trên đạt được thử nghiệm liên kết chéo với đầu nối 0,8WTB-6AWB-01 của máy đo khoảng cách (Yueqing Huabao) thông qua đầu nối 0,8WTB-6Y-2. Các định nghĩa về chân cắm nguồn điện và cổng giao tiếp cho máy đo khoảng cách được hiển thị trong bảng bên dưới.

Bảng 2 Định nghĩa Pin điện của sản phẩm

Ghim	Ghi nhãn	Định nghĩa đặc tính điện	Hướng tín hiệu
1	Nguồn-EN
2	TTL_RXD	Cổng đầu vào tín hiệu	Máy tính chủ đến máy đo khoảng cách
3	TTL_TXD	Cổng xuất tín hiệu	Rangefinder đến máy tính chủ
4	NC
5	Nguồn điện+
6	GND

Hình 3: 1 chốt

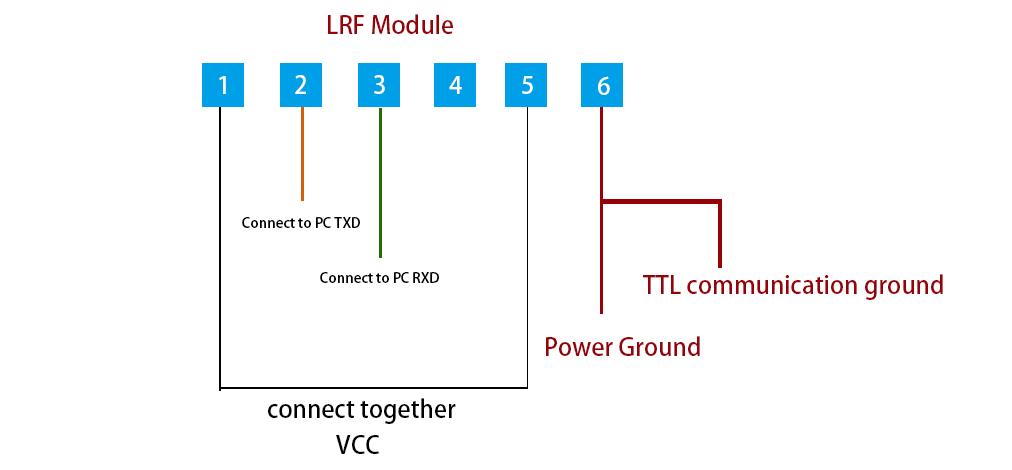

Sơ đồ kết nối điện

Mô-đun truyền thông

Giao diện truyền thông

Tốc độ truyền: 115200bps (mặc định)/9600bps/38400bps/57600bps;

Định dạng truyền byte đơn: gồm 1 bit start, 8 bit dữ liệu, không có checksum, 1 bit stop, dữ liệu 8 bit được truyền trước tiên đến bit thấp hơn rồi đến bit cao hơn.

Hướng dẫn phạm vi đơn

Lưu ý: Gửi mã xác minh=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Nhận tổng kiểm tra=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

Gửi đến mô-đun Ranging:

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

Trả về mô-đun phạm vi

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	0x88	trạng thái	0xFF	DATA_H	DATA_L	mã xác minh

Trạng thái=0, Đo một lần không thành công; DATA_H=0xFF,DATA_L=0xFF； trạng thái=1, Đo một lần thành công; DATAH_=byte cao của kết quả đo; DATA_L=byte thấp của kết quả đo.

Hướng dẫn đo khoảng cách liên tục

Lưu ý: Gửi mã xác minh=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Nhận tổng kiểm tra=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	tần số	0xFF	0xFF	0xFF	0xFF	mã xác minh

Trả về mô-đun phạm vi

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	tần số	trạng thái	0xFF	DATA_H	DATA_L	mã xác minh

Trạng thái=0, Đo liên tục không thành công; DATA_H=0xFF,DATA_L=0xFF； trạng thái=1, Đo liên tục thành công; DATAH_=byte cao của kết quả đo; DATA_L=byte thấp của kết quả đo.

Tần số=0x89, dải tần 1Hz; Tần số = 0xB9, dải tần 5Hz; Tần số = 0xC9, dải tần 10Hz; Freq=0xF9, Chế độ hiệu chỉnh trục (gửi lại trạng thái hiệu chỉnh trục một lần sau khi nhận được lệnh hiệu chỉnh).

Dừng xếp hạng

Gửi tới mô-đun Ranging

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	0x8E	0xFF	0xFF	0xFF	0xFF	0x8A

Trả về mô-đun phạm vi

byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0xAA	0x8E	trạng thái	0xFF	0xFF	0xFF	mã xác minh

Trạng thái=0, Không thể đóng phép đo liên tục; status=1, Đóng đo liên tục thành công.

Lưu ý: Dữ liệu được trả về ở định dạng thập lục phân và tất cả kết quả dữ liệu đều được xuất ra bằng cách nhân dữ liệu thực tế với 10;

Ví dụ: dist=2000.3m, dữ liệu đầu ra là 20003, được chuyển đổi sang hệ thập lục phân là 4E23, tức là Data1=0x4E, Data2=0x23.
