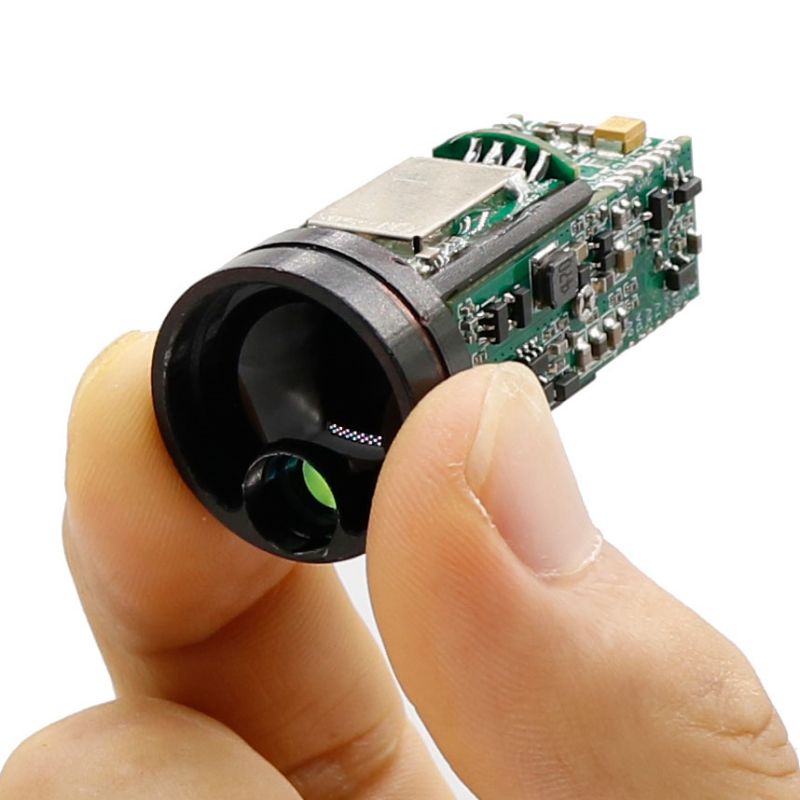

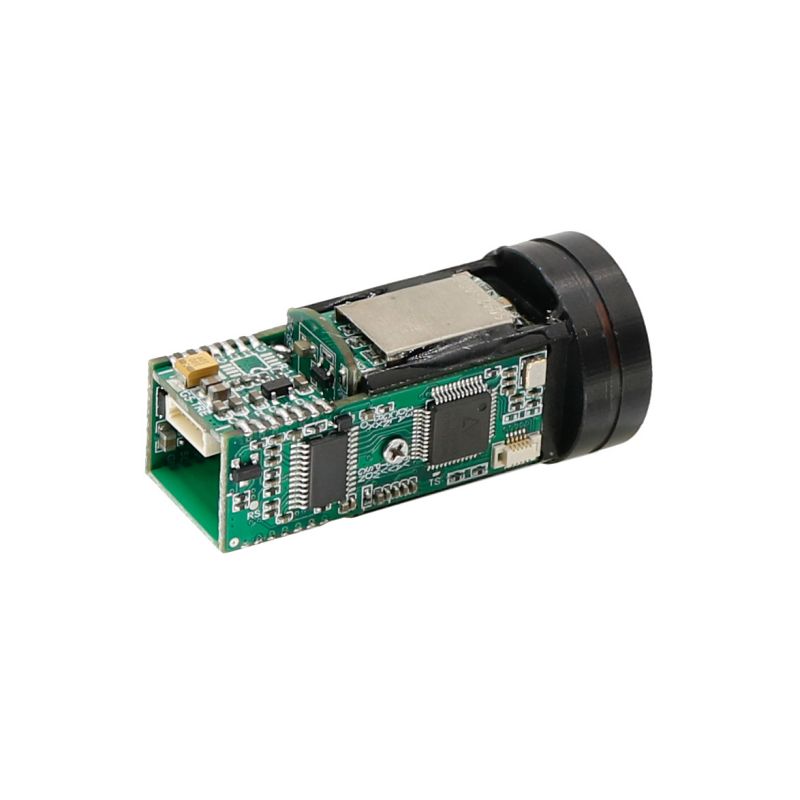

Mô -đun RangeFinder 1200m là một mô -đun phạm vi nhẹ và nhỏ gọn mới, hoạt động ở bước sóng 905nm. Phạm vi đo sản phẩm là 1.200 m. Sử dụng giao diện UART-TTL, được trang bị phần mềm thử nghiệm, thuận tiện để phát triển hơn nữa, với các đặc điểm của kích thước nhỏ, trọng lượng nhẹ và hiệu suất đáng tin cậy. Nó có thể được sử dụng trong hàng không, truyền thông, địa chất, cảnh sát, thể thao ngoài trời và các dịp khác.
dự án | tham số kỹ thuật |
chiều dài sóng laser | 905nm |
Phạm vi phạm vi | 5m-1200m |
Độ chính xác khác nhau | ± 0,5m |
Tần số đo khoảng cách | 1Hz |
Tốc độ đo góc phần tư | ≥98% |
Tỷ lệ báo động sai | ≤1% |
góc phân kỳ | 6mrad |
Nhận tầm cỡ | 18mm |
Giao diện giao tiếp | UART-TTL |
Cung cấp điện áp | 3,3-5V |
Tiêu thụ năng lượng làm việc | ≤1.1w |
Tiêu thụ năng lượng dự phòng | ≤50mW |
kích cỡ | 23mm 48mm |
cân nặng | ≤20g |
Phạm vi nhiệt độ hoạt động | -15 -+60 |
Phạm vi nhiệt độ lưu trữ | -55 -+70 |
ghim | sự định nghĩa | giải thích |
1 | GND | Anode anode- |
2 | 5V | Cung điện cung cấp điện + 5V / 1A cung cấp điện |
3 | NC | treo trên không |
4 | TXD | Cổng nối tiếp mô -đun gửi mức TTL |
5 | RXD | Cổng nối tiếp mô -đun nhận mức TTL |
6 | TRONG# | Mô -đun kích hoạt các chân, bật mức độ thấp 0V, khuyết tật cấp cao 5V |
