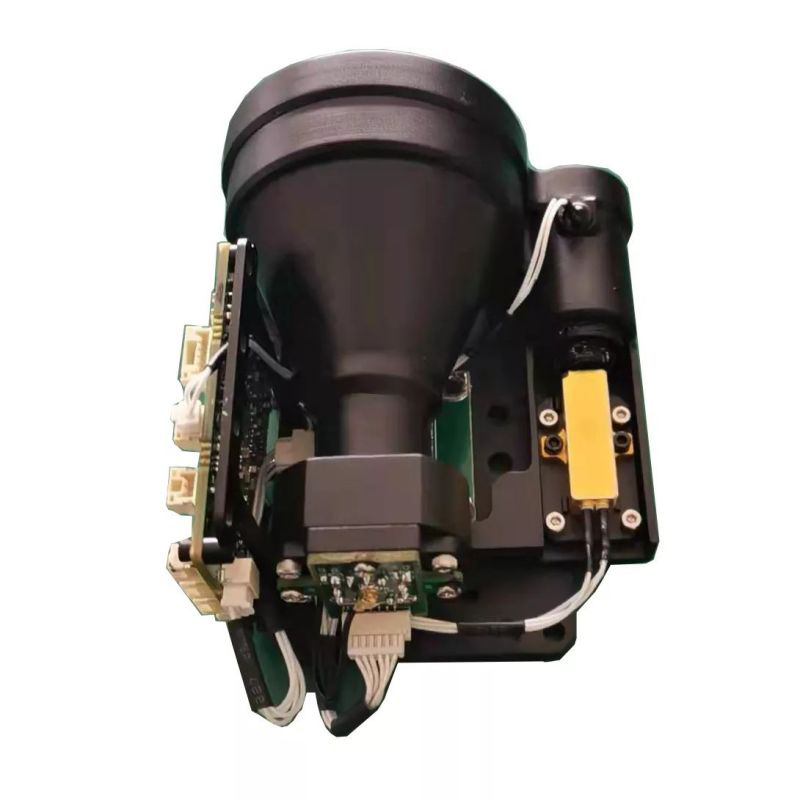

Mô -đun RangeFinder 15000m

Mô-đun Rangefinder STA-D1520Y 15000M áp dụng mô-đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi JIOPTICS, có đặc điểm của mức tiêu thụ năng lượng thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt người.

Người mẫu:STA-D1520Y STA-M1215X

Gửi yêu cầu

Mô tả Sản phẩm

STA-D1520Y áp dụng mô-đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi JIOPTICS, có đặc điểm của mức tiêu thụ năng lượng thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt người.

Phạm vi đo tối đa: 15000m (xe) 20000 m (tường)
Độ chính xác khác nhau ± 1,5m
Độ chính xác đo ≥ 98%
Trọng lượng ≤600g

Các tính năng mô -đun RangeFinder 15000m

1. Thiết kế tích hợp của toàn bộ cấu trúc máy, chống sốc và rung, mạch áp dụng thiết kế niêm phong trong kho, thiết kế cách ly sức mạnh, khả năng tương thích điện từ mạnh, độ tin cậy cao và khả năng thích ứng môi trường mạnh mẽ;
2. Đường dẫn ánh sáng được niêm phong hoàn toàn, chống bụi, thiết kế hơi nước chống thấm nước, toàn bộ quá trình sản xuất môi trường siêu sạch, có thể được áp dụng cho môi trường phức tạp, yêu cầu thấp cho môi trường lắp đặt, khả năng thích ứng mạnh mẽ;
3. Các giao diện bên trong của mạch đều áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm

Mục	Chỉ mục
Người mẫu	STA-D1520Y
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	120m-20000m
Khả năng khác nhau	2000m	Mục tiêu lớn, khả năng hiển thị ≥ 25km
	15000m	Tầm nhìn ≥ 25km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 4,6m
Độ ẩm	≤ 80%
Độ chính xác khác nhau	± 3M
Tỷ lệ chính xác	≥98%
Giải quyết phạm vi	≤50m
Góc phân kỳ	≤0,5mrad
Tần số khác nhau	Một lần, 1Hz
Kích cỡ	≤144mm × 108mm × 75mm
Điện áp	18V ～ 36V
Tiêu thụ năng lượng làm việc	Tiêu thụ năng lượng trung bình: ≤ 6W
Tiêu thụ năng lượng dự phòng	2.5W
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-55+70
Cân nặng	≤600g

Giao diện cài đặt cấu trúc

Sản phẩm nổi bật

● Nhẹ chỉ với 160 g
● Đo mạnh đến 14 km
● Chịu được các cú sốc vũ khí khắc nghiệt nhất lên tới 1600g
● Tiêu thụ điện năng cực kỳ thấp
● Độ chính xác đo cao 1 m
● Phạm vi nhiệt độ hoạt động rộng từ 40 ° C đến +65 ° C

Ứng dụng

● Thiết bị gắn vũ khí
● Thiết bị cầm tay
● Hệ thống quan sát và giám sát
● Bộ cảm biến cho UAV và UGV

Chỉ số hiệu suất sản phẩm

HIỆU SUẤT
Phạm vi tối đa	15000m
Hiệu suất phạm vi trên mục tiêu Beamfilling Độ phản xạ: 60%, Tầm nhìn của người quan sát 25 km	14000m
Hiệu suất phạm vi trên kích thước mục tiêu 2,3 × 2,3 m Độ phản xạ: 30%, Tầm nhìn của người quan sát 25 km	12000m
Hiệu suất phạm vi trên kích thước mục tiêu 1 × 1 m Độ phản xạ: 10%, Tầm nhìn của người quan sát 25 km	10000m
Phạm vi tối thiểu	20m
Độ chính xác phạm vi	± 1m
Tỷ lệ lặp lại	1-10Hz
Phát hiện nhiều mục tiêu	3 mục tiêu
Bước sóng	1535nm
Sự khác biệt	0,3Mrad
An toàn mắt trên IEC 60825-1	Laser Lớp 1
Đặc điểm môi trường
Phạm vi nhiệt độ hoạt động	-40 ~+65
Phạm vi nhiệt độ lưu trữ	-50 ℃ ~+75
Sốc (nửa sin) ở 0,6 ms trong hướng x-, y- và z	1000g
Đặc điểm vật lý
Cân nặng	≤160g
Kích thước (chiều dài/chiều rộng/chiều cao)	≤87.3mm76mm58,8mm
Giao diện
Giao diện giao tiếp	UART (mức LVCMOS 3,3 V) rs422
Cung cấp điện	4,5V ~ 12V
