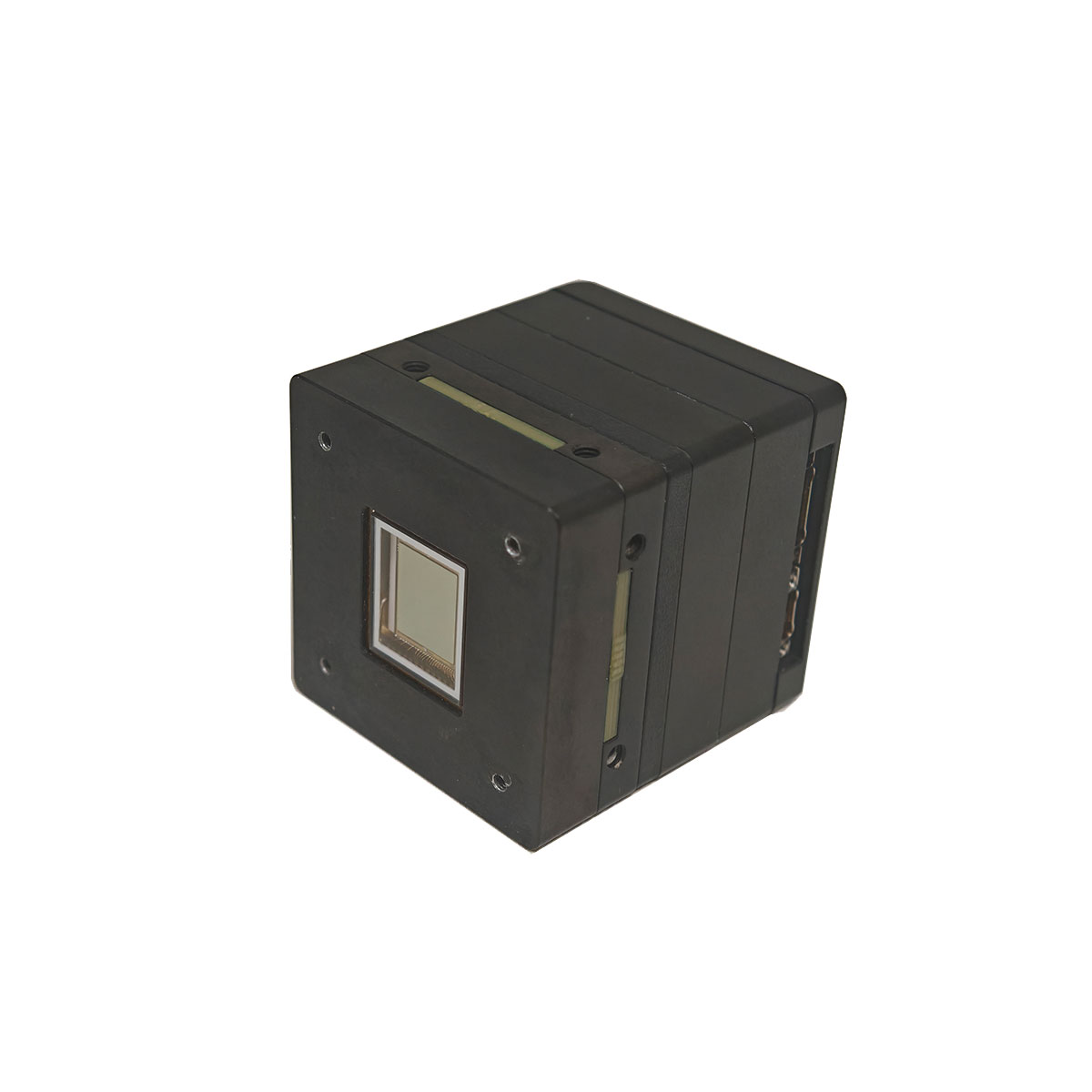

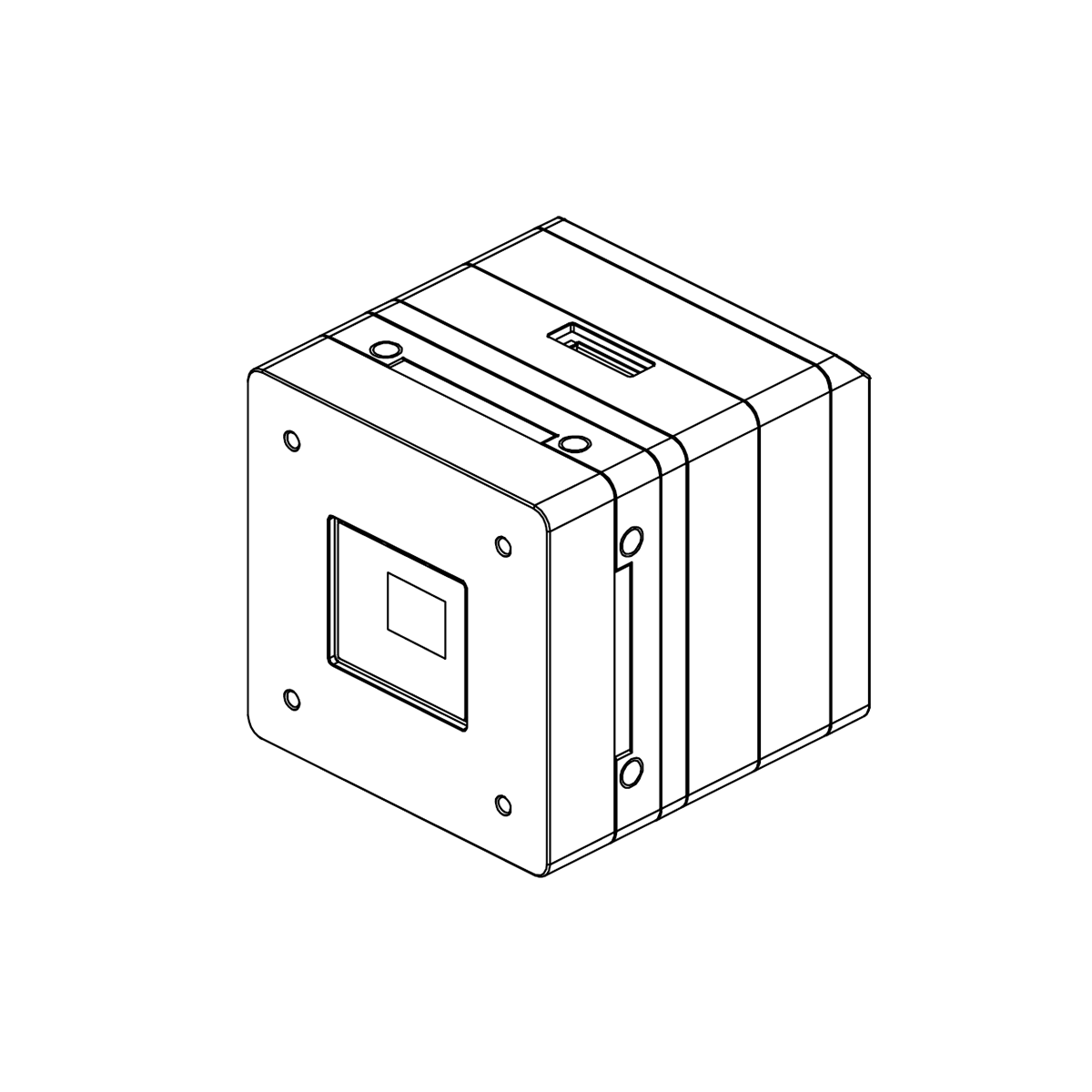

Máy ảnh InGaAs mini 640×512 SWIR

Mô-đun hình ảnh hồng ngoại loại mini STA-G640SW-IGA dựa trên Đầu dò hồng ngoại 640×512 SW và tương thích với hầu hết các loại đầu dò hồng ngoại tương tự. Nó có thể biến đổi bức xạ hồng ngoại thành hình ảnh trực quan. Các chức năng và giao diện phong phú, kích thước nhỏ gọn và mức tiêu thụ điện năng thấp giúp dễ dàng sử dụng cho việc tích hợp hệ thống và phát triển thứ cấp. Nó được sử dụng trong các ứng dụng khác nhau về an ninh & giám sát, tuần tra biên giới, tải UAV và R&D.

Gửi yêu cầu

Mô tả Sản phẩm

Các tính năng và thông số kỹ thuật chính như sau

Người mẫu	STA-G640SW-IGA
Độ phân giải hình ảnh	640×512
Kích thước sân	15um
Dải quang phổ	0,8 ~ 1,7 µm
Kích thước	40mm×40mm×43.1mm
Cân nặng	≤ 0,3Kg
Tốc độ khung hình của hình ảnh đầu ra	50 Hz (mặc định)
Giao diện đầu ra video	Camera Link/SDI (kỹ thuật số), những cái khác có thể được tùy chỉnh
Loại đầu ra hình ảnh	Có thể lựa chọn 8 bit (mặc định) hoặc 14 bit
Tiêu thụ điện năng	5W (trạng thái ổn định)
Phân cực hình ảnh	Trắng nóng/Đen nóng/giả màu
	Nâng cao chi tiết kỹ thuật số
	Tăng cường độ tương phản hình ảnh
	Lọc và khử nhiễu hình ảnh
Tích hợp hình ảnh	Sửa đổi tự động/thủ công về thời gian tích hợp
	Đồng bộ hóa nội bộ hoặc Đồng bộ hóa bên ngoài
	NUC đơn và hai điểm, các tham số hiệu chỉnh có thể được cố định
	Thay thế điểm ảnh chết tự động/thủ công
	Cung cấp hình ảnh thử nghiệm, chẳng hạn như độ dốc mức xám, mục tiêu sọc và bàn cờ
	Cuộn hình ảnh, phản chiếu, đóng băng và thu phóng kỹ thuật số
	Lớp phủ/xóa chữ thập
Nhiệt độ hoạt động	-40~+60oC
Nhiệt độ bảo quản	-55~+70oC
Độ ẩm	0%~80%RH
Giao diện và nguồn điện
Đầu ra video kỹ thuật số	CameraLink@8bit/CameraLink@14bit, SDI
Đầu ra video SDI	720P@50Hz, Độ phân giải màn hình hiệu quả 640×512.
Giao diện truyền thông	RS422
Đồng bộ hóa bên ngoài	RS422
Nguồn điện	12V DC (danh định)

Lưu ý: Camera SWIR có thể được tùy chỉnh. Nếu cần điều chỉnh các thông số, vui lòng liên hệ với nhóm Jioptics.

Đặc trưng
Cổng đầu ra hình ảnh

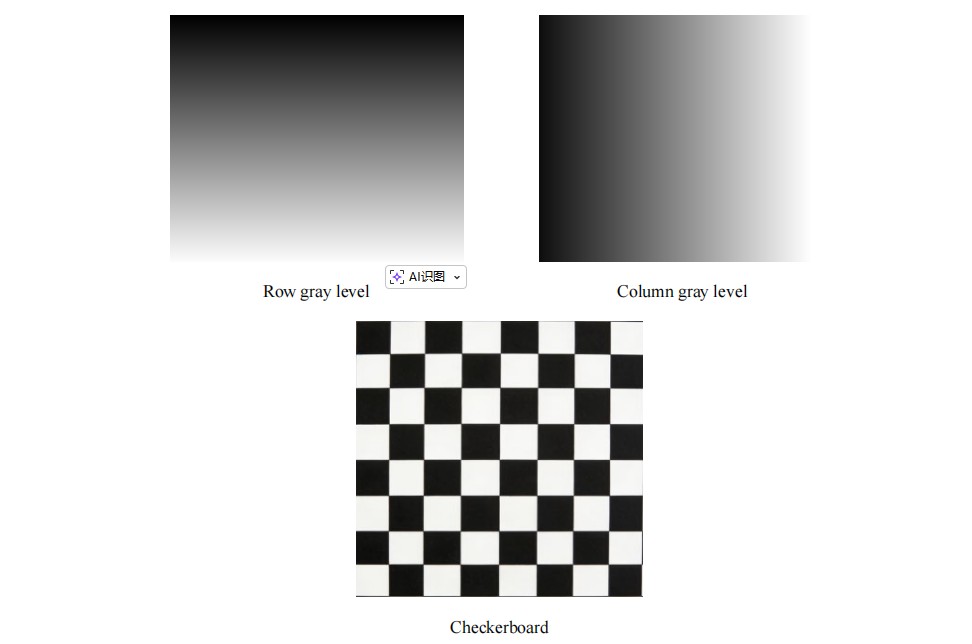

Mô-đun này cung cấp tính năng đo trực tuyến trên hình ảnh hồng ngoại thời gian thực và hình ảnh thử nghiệm. Giao diện video analog và kỹ thuật số được thay đổi đồng bộ với cổng đầu ra hình ảnh. Tính năng này cũng có thể tùy chỉnh. Có 7 loại hình ảnh thử nghiệm, bao gồm mức xám hàng và bản đồ động của nó, mức xám cột và bản đồ động của nó, mục tiêu 5 ô vuông và bản đồ động của nó, mục tiêu 5 ô vuông và bản đồ động của nó, cũng như bàn cờ.

Giao diện điện
Định nghĩa trình kết nối

Định nghĩa đầu nối và hướng dẫn nối dây như sau,
1) tên loại: J63A-2F2-025-231-TH, đầu nối phù hợp: J63A-212-025-161-JC1. Định nghĩa như dưới đây,

Ghim	Tín hiệu	Các biện pháp phòng ngừa	Nhận xét
1	GND		GND
13	GND
25	GND
8	CL_X3_P	Cặp xoắn	Kênh liên kết camera 3
20	CL_X3_N	Cặp xoắn	Kênh liên kết camera 3
9	CL_XCLK_P	Cặp xoắn	Liên kết máy ảnh CLK
21	CL_ XCLK _N	Cặp xoắn	Liên kết máy ảnh CLK
10	CL_X2_P	Cặp xoắn	Kênh liên kết camera 2
22	CL_X2_N	Cặp xoắn	Kênh liên kết camera 2
11	CL_X1_P	Cặp xoắn	Kênh liên kết camera 1
23	CL_X1_N	Cặp xoắn	Kênh liên kết camera 1
12	CL_X0_P	Cặp xoắn	Kênh liên kết camera 0
24	CL_X0_N	Cặp xoắn	Kênh liên kết camera 0
2	NC	NC
14	NC	NC
3	NC	NC
15	NC	NC
4	NC	NC
16	NC	NC
5	NC	NC
17	NC	NC
6	NC	NC
18	NC	NC
7	NC	NC
19	NC	NC

2) tên loại: J63A-2F2-015-231-TH, đầu nối phù hợp: J63A-212-015-161-JC1. Định nghĩa như dưới đây,

Ghim	Tín hiệu	Các biện pháp phòng ngừa	Nhận xét
1	PGND	Cặp xoắn	PGND
2	PGND		PGND
4	ĐIỆN_ 12V		SỨC MẠNH+
11	ĐIỆN_ 12V		SỨC MẠNH+
9	Dự trữ -PGND	Cặp xoắn	Dự trữ
10	Dự trữ -POWER_ 12V	Cặp xoắn	Dự trữ
3	Esync_422Đầu ra+	Cặp xoắn	Đồng bộ hóa bên ngoài, đầu ra 422
12	Esync_422Đầu ra-	Cặp xoắn	Đồng bộ hóa bên ngoài, đầu ra 422
5	Esync_422Đầu vào+	Cặp xoắn	Đồng bộ hóa bên ngoài, đầu vào 422
14	Esync_422Đầu vào-	Cặp xoắn	Đồng bộ hóa bên ngoài, đầu vào 422
6	RS422 TXD-	Cặp xoắn	Đầu ra IR RS422
13	RS422 TXD+	Cặp xoắn	Đầu ra IR RS422
8	RS422 RXD-	Cặp xoắn	Đầu vào IR RS422
15	RS422 RXD+	Cặp xoắn	Đầu vào IR RS422
7	GND	NC

3) Đầu nối SDI: PP5, Tên loại: MMCX_KWHD. Định nghĩa như dưới đây,

Ghim	Tín hiệu	Nhận xét
1	SDI	Tín hiệu
2 、 3 、 4 、 5	AGND	GND

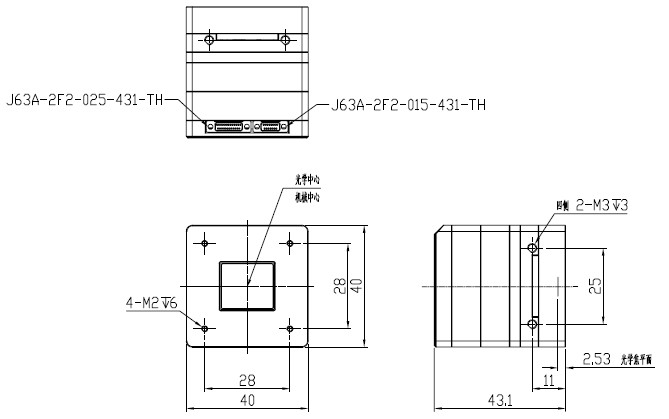

Kích thước

Bao gồm máy ảnh

Máy dò hồng ngoại SW	mỗi cái 1 cái
Ban cổng ngoài	1 chiếc
Ban quản trị cơ sở dữ liệu	1 chiếc
Ban QUẢNG CÁO	1 chiếc
Bảng giao diện máy dò	1 chiếc
Cáp kết nối nội bộ	1 bộ
