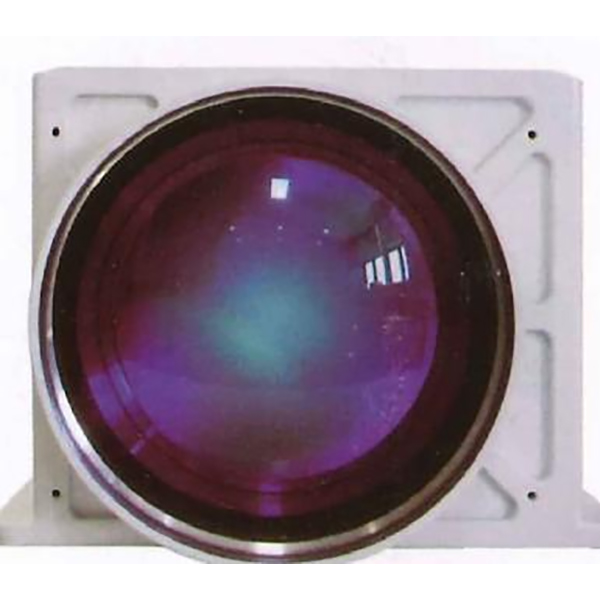

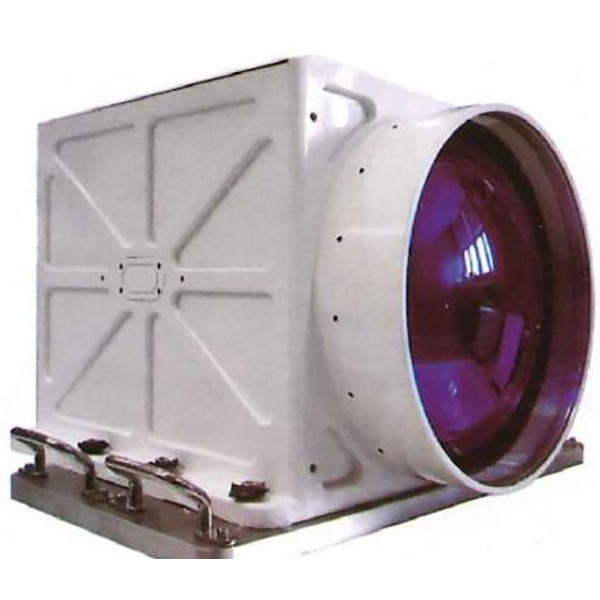

Máy ảnh MWIR thu phóng cỡ nòng lớn

Máy ảnh MWIR thu phóng cỡ nòng lớn JIOPTICS® M1000K có thể thu phóng quang học gấp 10 lần và có thể thực hiện quan sát mục tiêu tầm xa và tìm kiếm trên diện rộng.

Nó có thể tác chiến đường dài, tầm bắn vào người có thể đạt trên 12Km, vào mục tiêu có thể đạt trên 1000Km.

Với độ ổn định cao của trục quang, nó có thể chuyển đổi trường nhìn ổn định trong phạm vi 2 pixel.

Phát hiện, nhận dạng và theo dõi khoảng cách xa cho các mục tiêu nhỏ

Người mẫu:M1000K

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

JIOPTICS

Nó bao gồm một thấu kính thu phóng cỡ nòng lớn và một thành phần phát hiện hình ảnh có độ nhạy cao. Độ dài tiêu cự là 60mmï½600mm, khẩu độ và cỡ nòng tối đa lần lượt là F2 và 314mm, với độ phân giải 640×512@15um. Nó có thể thu phóng quang học 10 lần, có thể thực hiện quan sát mục tiêu ở khoảng cách xa và tìm kiếm trường quan sát rộng.

Thành phần phát hiện áp dụng công nghệ tự động hiệu chỉnh đa nền và không đồng nhất tự thích ứng, đồng thời thuật toán xử lý hình ảnh thông minh với chức năng lọc nhiễu hình ảnh, nâng cao hình ảnh và điều chỉnh ánh sáng tự động để đảm bảo hình ảnh video có độ nhạy cao và độ sắc nét cao. Nó cũng áp dụng công nghệ chống rung, chịu nhiệt độ cao và thấp, và gói niêm phong để đảm bảo độ tin cậy cao và hiệu suất bịt kín tốt. Nó có thể được áp dụng cho máy kinh vĩ quang điện, tháp quang điện và tốc độ khung hình cao khác (â¥100Hz) có thể được tùy chỉnh.

Đặc trưng

âCamera MWIR thu phóng cỡ lớn và kiểu truyền dẫn
– Nó có thể hoạt động ở khoảng cách xa, tầm bắn vào người có thể đạt trên 12Km, vào mục tiêu có thể đạt trên 1000Km.
âVới độ ổn định cao của trục quang học, nó có thể chuyển đổi trường nhìn ổn định trong phạm vi 2 pixel.
Đăng kí
Phát hiện, nhận dạng và theo dõi khoảng cách xa cho các mục tiêu nhỏ
hình ảnh

Tham số

hiệu suất hình ảnh	Nghị quyết	640×512
	Kích thước pixel	15ã
	Miệng vỏ	2.0
	độ dài tiêu cự	60ã~600ãthu phóng liên tục
	vật liệu dò	MCT
	phạm vi ban nhạc	3,7ã~4,8ã
	Máy dò NETD	â¤20mK@F2.0,25â
	Phương pháp làm mát	điện lạnh Stirling
	Thời gian làm mát
	Phóng	điện
Chức năng	Tỷ lệ khung hình	1Hz~100Hz
	Thời gian hội nhập	Điều chỉnh thủ công
	khuếch đại điện tử	×2
	Độ sáng/độ tương phản	Thủ công / Tự động
	Làm cho đồng bộ	Đồng bộ hóa bên trong/bên ngoài
	Thuật toán hình ảnh	Hiệu chỉnh không đồng nhất, lọc hình ảnh, cải thiện hình ảnh, hiệu chỉnh phần tử mù, nhiệt đen/nhiệt trắng, giảm nhiễu kỹ thuật số
	Khoảng cách phát hiện	Người ¥19km, phương tiện ¥46km
	Khoảng cách nhận dạng	Người ₫6km, xe ₫15km
	Gương	Ngang, dọc, chéo
	bảo vệ nguồn điện	Nó cung cấp khả năng bảo vệ khi nói đến kết nối quá điện áp, quá dòng, thấp áp và đảo ngược
khả năng thích ứng môi trường	Nhiệt độ hoạt động	-40â~ 60â
	Nhiệt độ bảo quản	-45â~ 70â
	rung động	GJB 150.16A-2009A.2.3.10
Tính chất vật lý	Kích thước chuyển động	â¤528mm×492mm×366mm (không bao gồm đầu nối và cáp)
Tính chất vật lý	cân nặng	¤47kg (bao gồm cả nắp ống kính)
giao diện	Điện áp đầu vào	điện áp một chiều 24V±1V
	Sự tiêu thụ năng lượng	Giá trị đỉnh: â¤45Wï¼ 25â Ổn định: â¤20Wï¼ 25â
	đầu ra video	PAL/CL/cáp quang tùy chọn
	Phương thức giao tiếp	RS422

Của cải	Nhận xét
kích thước máy dò	640×512,15um
ban nhạc hoạt động	3,7um ~ 4,8um
loại làm mát	điện lạnh Stirling
Miệng vỏ	2.0
tiêu cự	60mmï¼-5%ï¼~600mmï¼ 5%ï¼@25â
thời gian phóng to	â¤10s@25â
Tần số khung hình	50Hz/100Hzï¼mặc định là 100Hzï¼
đồng bộ hóa	Đồng bộ hóa bên trong/bên ngoài (mặc định là đồng bộ hóa bên ngoàiï¼
Thời gian tích phân	Điều chỉnh thủ côngï¼600us~4msï¼
Hội nhập	lấy 8 trong khoảng từ 600us đến 4ms
Giao diện với bên ngoài	RS422
Thời gian làm mát	â¤6min@25â
khuếch đại điện tử	×2
Giao diện video tương tự	hệ PAL
Giao diện video kỹ thuật số	Camera Linkï¼14bitsï¼chế độ cơ bản
Nguồn cấp	DC 24V±1Vï¼2A
Điện năng tiêu thụ ở trạng thái ổn định	â¤30W@25â
lớp niêm phong	IP54
Cài đặt	treo ở bên
Kích thướcï¼L×W×Hï¼	â¤610mm×490mm×365mmï¼không bao gồm đầu nối và cápï¼
Cân nặng	¤55kg

Kích thước

Đặc trưng

1ï¼Điều chỉnh và tích hợp thời gian có thể được sửa đổi thủ công
2ï¼Nó có thể tạo thành hình ảnh phản chiếu theo chiều dọc, chiều ngang và đường chéo.
3) Nó có thể đạt được thuật toán xử lý hình ảnh với hiệu chỉnh không đồng nhất, lọc hình ảnh, nâng cao hình ảnh, hiệu chỉnh điểm mù, nhiệt đen/trắng, con trỏ chéoï¼video tương tựï¼, và
4ï¼Với hiệu suất làm kín tốt và ổn định cho các đầu nối bên ngoài
5ï¼Nó cung cấp khả năng bảo vệ khi nói đến kết nối quá điện áp, quá dòng, thấp áp và đảo ngược.
6ï¼Nguồn điện và GND được cách ly
7ï¼Giao diện RS422 kết nối với bên ngoài
8ï¼nó có thể thực hiện hiệu chỉnh màn trập và điều khiển công tắc.
9ï¼Nó có thể phản hồi độ dài tiêu cự
10ï¼Với chức năng lấy nét điện tử.
11ï¼Với chức năng phóng toï¼
12ï¼Dưới nhiệt độ phòng 25℃, Nó có thể tạo ra các hình ảnh có độ sắc nét cao giữa độ dài tiêu cự ngắn nhất và phạm vi tiêu cự dài nhất cho các mục tiêu ở vô cực.
