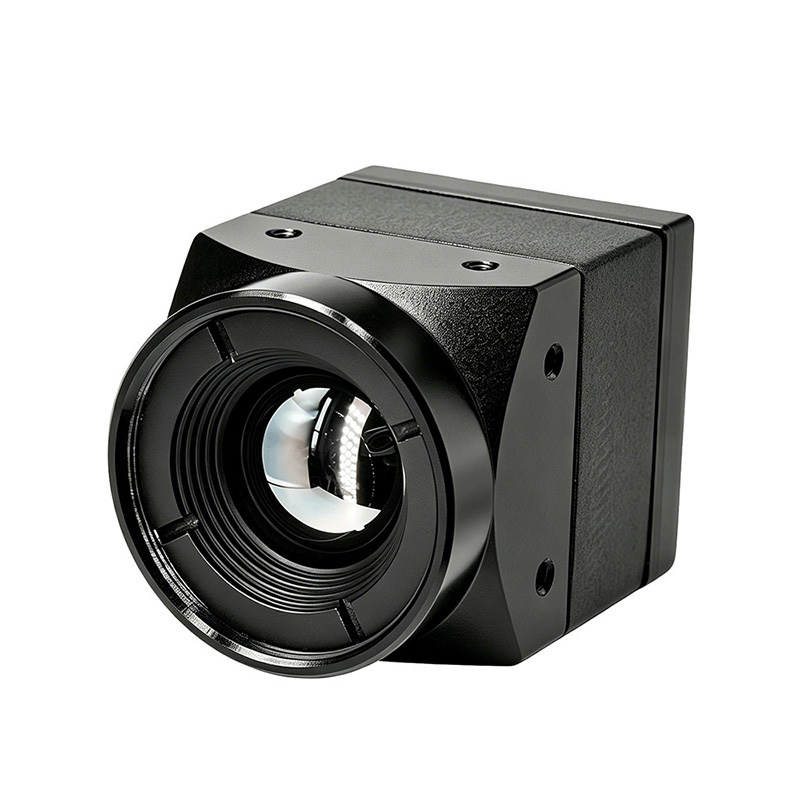

Camera chụp ảnh nhiệt ống kính 640x512 4.1mm cho FPV Drone
Sê-ri STA-IR640-M là mô-đun hình ảnh hồng ngoại không được làm mát hiệu suất cao, có sẵn với nhiều thông số kỹ thuật ống kính bao gồm 4,1mm, 6,9mm, 9,1mm và 13mm. Được trang bị đầu dò hồng ngoại đóng gói WLP tốc độ khung hình cao 12μm và chip ISP hồng ngoại thế hệ 2 tự phát triển, nó mang lại hiệu suất hình ảnh vượt trội với hiệu quả chi phí tổng thể tối ưu.
Gửi yêu cầu
Mô tả Sản phẩm
Với kích thước nhỏ gọn, trọng lượng nhẹ và mức tiêu thụ điện năng thấp, mô-đun này đáp ứng đầy đủ các yêu cầu ứng dụng nhẹ SWaP (Kích thước, Trọng lượng, Công suất).
Được áp dụng các thuật toán hình ảnh thông minh tiên tiến trong toàn bộ dòng sản phẩm, nó đảm bảo đầu ra hình ảnh mượt mà và không bị giật, hiển thị hình ảnh hồng ngoại ổn định với các chi tiết đẹp và các lớp riêng biệt. Trong khi đó, nó được tích hợp nhiều giao diện kỹ thuật số tiêu chuẩn, mang lại khả năng tương thích mạnh mẽ để kết nối linh hoạt với nhiều nền tảng phần cứng xử lý thông minh khác nhau.
Được áp dụng các thuật toán hình ảnh thông minh tiên tiến trong toàn bộ dòng sản phẩm, nó đảm bảo đầu ra hình ảnh mượt mà và không bị giật, hiển thị hình ảnh hồng ngoại ổn định với các chi tiết đẹp và các lớp riêng biệt. Trong khi đó, nó được tích hợp nhiều giao diện kỹ thuật số tiêu chuẩn, mang lại khả năng tương thích mạnh mẽ để kết nối linh hoạt với nhiều nền tảng phần cứng xử lý thông minh khác nhau.
Tính năng sản phẩm
⚫ Tốc độ khung hình cao
⚫ Thuật toán không màn trập tiêu chuẩn
⚫ Hiển thị hình ảnh chất lượng cao
⚫ Hiệu suất chi phí cao hơn
⚫ Thuật toán không màn trập tiêu chuẩn
⚫ Hiển thị hình ảnh chất lượng cao
⚫ Hiệu suất chi phí cao hơn
Kịch bản ứng dụng
Tìm kiếm UAV: vỏ quang điện.
⚫ Thiết bị đầu cuối di động: cầm tay ngoài trời, mũ bảo hiểm nhìn đêm.
⚫ Kiểm tra an ninh/phòng cháy: giám sát công nghiệp, quét chu vi, robot kiểm tra, cứu hỏa cảnh báo, mũ bảo hiểm cháy nổ.
⚫ Tích hợp thông minh: hỗ trợ lái xe, thiết bị gia dụng thông minh.
⚫ Thiết bị đầu cuối di động: cầm tay ngoài trời, mũ bảo hiểm nhìn đêm.
⚫ Kiểm tra an ninh/phòng cháy: giám sát công nghiệp, quét chu vi, robot kiểm tra, cứu hỏa cảnh báo, mũ bảo hiểm cháy nổ.
⚫ Tích hợp thông minh: hỗ trợ lái xe, thiết bị gia dụng thông minh.
Thông số ống kính
| Định dạng mảng | E.F.L./F# | Loại tiêu điểm | FOV (H×V) | IFOV |
| 640×512 | 4. 1mmF1 .2 | Nhiệt hóa | 100° ×82° | 2,93mrad |
| 6,9mmF1.0 | 62,9° ×50,4° | 1,74mrad | ||
| 9. 1mmF1.0 | 48. 1°×38 .4° | 1,32mrad | ||
| 13mmF1.2 | 33,5 ° ×26,9 ° | 0,92mrad | ||
| 25mmF1 .2 | 17,5 ° × 14 ° | 0,48 mrad | ||
| 45 mmF1 .2 | 9,7°×7,8° | 0,27mrad |
Lưu ý: Cả cấu trúc lắp đặt ống kính và máy ảnh đều có thể được tùy chỉnh
Thông số sản phẩm
| Chỉ số hiệu suất | STA-IR640-M | |
| Loại máy dò | IRFPA không được làm mát VOx | |
| Nghị quyết | 640×512 | |
| Độ phân giải pixel | 12μm | |
| Tốc độ khung hình | 50Hz | |
| Dải quang phổ | 8～ 14μm | |
| NETD | 40mK@25oC , F # 1.0 | |
| Điều chỉnh hình ảnh | ||
| Điều chỉnh độ sáng và độ tương phản | Thủ công/Tự động | |
| Phân cực | Đen-nóng/trắng-nóng | |
| Bảng màu | Hỗ trợ (1) | |
| Xử lý hình ảnh | Thuật toán kiểm soát nhiệt độ(w/ o TEC) | |
| DNR | ||
| DDE | ||
| Cân bằng biểu đồ | ||
| Gương hình ảnh | Trái-phải/Trên-Xuống/Đường chéo | |
| Đồng bộ hóa bên ngoài | 10 ~ 50Hz, kích hoạt cạnh tăng | Không có |
| Nguồn điện(2) | ||
| Phạm vi cung cấp điện | 5～ 12VDC | |
| Mức tiêu thụ điện điển hình @ 25oC | .50,50W | .40,40W |
| Giao diện(2) | ||
| Băng hình | USB | |
| CVBS | ||
| MIPI 2 làn | ||
| Giao diện truyền thông nối tiếp | UART | |
| Đặc tính vật lý (Ống kính không có & thành phần mở rộng) | ||
| Cân nặng | 8g | |
| Kích cỡ | 21mm × 21mm | |
| Thích ứng môi trường | ||
| Phạm vi nhiệt độ hoạt động | -40oC ~ + 80oC(-20oC ~ + 60oC đối với chức năng đo bức xạ) | |
| Phạm vi nhiệt độ lưu trữ | -45oC ~ + 85oC | |
| Độ ẩm | 5～ 95%, không ngưng tụ | |
| Rung(3) | 6 .06g, rung động ngẫu nhiên, tất cả các trục | |
| Cú sốc(3) | 8 0 , 4 ms, sóng răng cưa cạnh sau, 3 trục 6 hướng | |
Ghi chú:
(1) Thông số kỹ thuật về giao diện và nguồn điện chỉ áp dụng cho cấu hình tiêu chuẩn của nhà máy và không áp dụng cho các thành phần mở rộng. Để biết chức năng chi tiết của các thành phần mở rộng, vui lòng tham khảo Hướng dẫn sử dụng dành cho Thành phần mở rộng.
(2) Các thành phần mở rộng tùy chỉnh có sẵn theo yêu cầu. Bạn có thể liên hệ với chúng tôi để tùy chỉnh cá nhân nếu cần.
(1) Thông số kỹ thuật về giao diện và nguồn điện chỉ áp dụng cho cấu hình tiêu chuẩn của nhà máy và không áp dụng cho các thành phần mở rộng. Để biết chức năng chi tiết của các thành phần mở rộng, vui lòng tham khảo Hướng dẫn sử dụng dành cho Thành phần mở rộng.
(2) Các thành phần mở rộng tùy chỉnh có sẵn theo yêu cầu. Bạn có thể liên hệ với chúng tôi để tùy chỉnh cá nhân nếu cần.

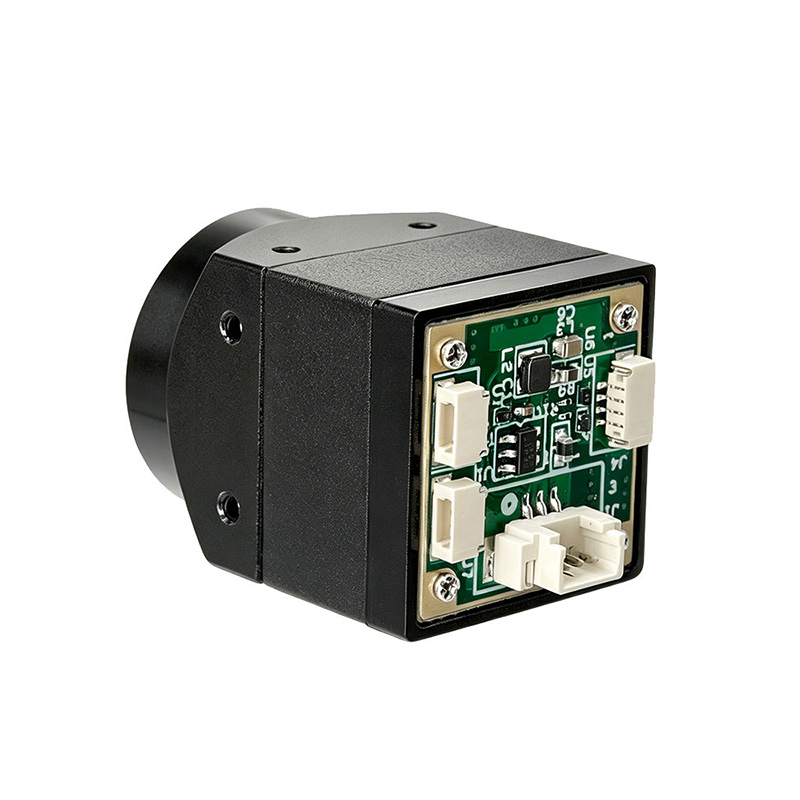

Định nghĩa pin:
J1:3-Pin CVBS giao diện
J1:3-Pin CVBS giao diện
| 1 | CVBS | đầu ra | Tín hiệu video CVBS |
| 2 | GND | QUYỀN LỰC | nối đất |
| 3 | +5-12V | Quyền lực |
J4:4-Pin giao diện USB
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Định dạng đầu ra video USB (3 định dạng tùy chọn):
1. UVC
2. Chuẩn nén Video H.264, H.264H
3. Chuẩn nén video MJPEG, với tốc độ bit có thể điều chỉnh trong khoảng từ 40 đến 16384kbps; tốc độ bit có thể được điều chỉnh và tùy chỉnh
2. Chuẩn nén Video H.264, H.264H
3. Chuẩn nén video MJPEG, với tốc độ bit có thể điều chỉnh trong khoảng từ 40 đến 16384kbps; tốc độ bit có thể được điều chỉnh và tùy chỉnh
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
Loại đầu nối 26pin số:DF56C-26S-0.3 V(51)
| Ghim | Sự định nghĩa | Ffunciton | Ghi chú |
| 1,2,3,4,18,19,20,21,22,23,24,25,26 | NC |
|
|
| 5,7,9,11,13 | VDD | đầu vào nguồn | 5--12V |
| 16 | RXD | uart rxd | 3,3v |
| 14 | TXD | uart txd | 3,3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Kích thước cấu trúc mô-đun
Lưu ý: Kích thước mô-đun và cấu trúc lắp đặt có thể được tùy chỉnh theo yêu cầu.
