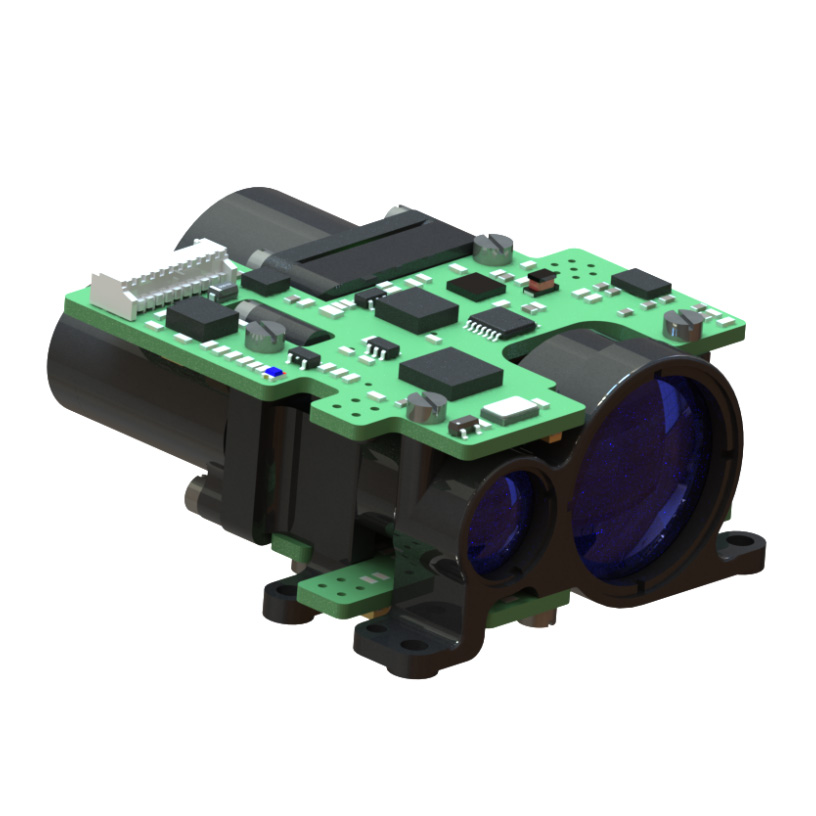

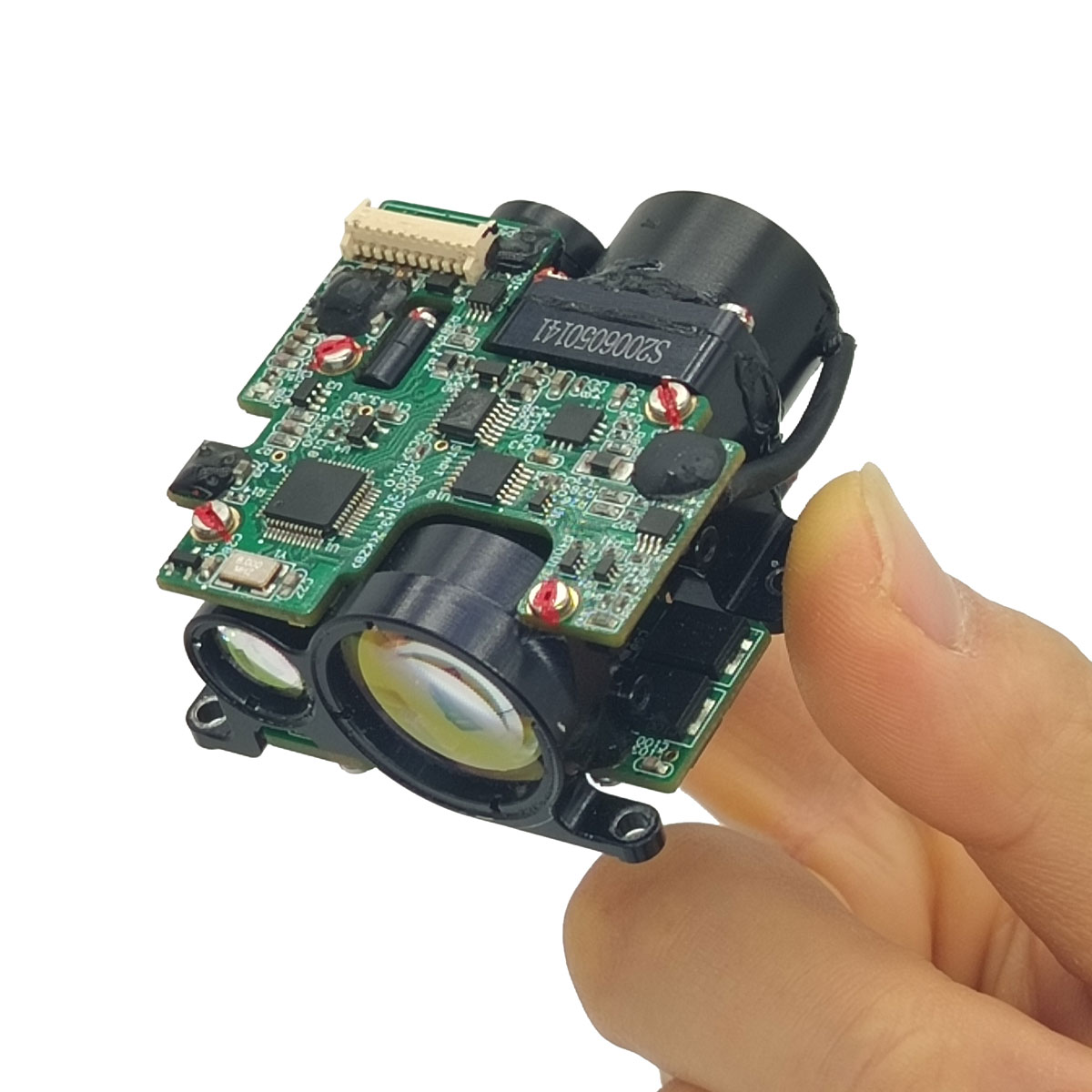

Mô -đun tìm kiếm phạm vi 4km

Mô-đun tìm kiếm phạm vi 4km STA0407X áp dụng mô-đun laser Erbium Glass an toàn 1535nm được phát triển độc lập bởi JioPtics, có đặc điểm của mức tiêu thụ năng lượng thấp, kích thước nhỏ, độ chính xác cao và an toàn mắt.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi đo tối đa: 4000m (2,3x2,3m xe) 7000 m (tường trắng)
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤ 75g

Các tính năng mô -đun tìm kiếm phạm vi 4km

1. Thiết kế cấu hình tích hợp và cài đặt niêm phong đa điểm mặt trước, khả năng chống cân bằng mạnh mẽ, độ bền cao, tuổi thọ dài, an toàn mắt;
2. Sử dụng công nghệ thiết kế quang không nhận nhiệt, với khả năng ức chế tiếng ồn quang học tốt, hiệu suất gần khoảng cách và hiệu suất quang nhiệt độ cao và thấp;
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun laser STA-D0407X

Mục	Chỉ mục
Người mẫu	Stag407x
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	50-7000m
Khả năng khác nhau	7000m	Mục tiêu lớn, khả năng hiển thị ≥ 16km
	4000m	Tầm nhìn ≥ 8km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 4,6m
Giao diện giao tiếp	Rs422
Độ ẩm	≤ 60%
Độ chính xác khác nhau	± 1m
Tỷ lệ chính xác	≥98%
Góc phân kỳ	≤0,5mrad
Tần số khác nhau	1 lần, 1Hz, 5Hz, (10Hz có thể chọn)
Kích cỡ	≤57mm × 50mm × 30 mm
Điện áp	10V ～ 14V
Tiêu thụ năng lượng làm việc	Tiêu thụ năng lượng trung bình: 3W 3W
Tiêu thụ năng lượng dự phòng	≤1w
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-50+70
Cân nặng	≤75g

Giao diện cài đặt cấu trúc cho mô-đun Laser STA-D0407X

Cảm biến đo giao diện điện

Các yêu cầu giao diện điện như sau:
Điện áp cung cấp điện: 10V ~ 14V;
Tiêu thụ năng lượng trung bình: 3W 3W;
Tiêu thụ năng lượng dự phòng: ≤ 1W;
Đầu máy tính phía trên được liên kết chéo với đầu ra rangefinder thông qua đầu nối 10pin với khoảng cách 1,25mm. Định nghĩa pin của cổng cung cấp và liên lạc điện ở đầu rangefinder được hiển thị trong bảng sau (nhận và gửi có liên quan đến máy đo khoảng cách) và vị trí của chân 1 của đầu nối được hiển thị trong hình sau.

Định nghĩa pin của cổng cung cấp điện và giao tiếp ở cuối rangefinder

Ghim	Nhãn	Định nghĩa về đặc điểm điện	Ghi chú
P-1	Vin+	Cực tích cực của nguồn điện đầu vào	Nguồn điện trên máy tính
P-2	Vin vin	Đầu vào công suất cực âm	Nguồn điện trên máy tính
P-3	NC	NC
P-4	Rs422_txd+	Cổng đầu ra tín hiệu	Máy đo khoảng cách đến máy tính trên
P-5	Rs422_txd-	Cổng đầu ra tín hiệu	Máy đo khoảng cách đến máy tính trên
P-6	Rs422_txd-	Cổng đầu vào tín hiệu	Máy tính trên đến máy đo khoảng cách
P-7	Rs422_txd+	Cổng đầu vào tín hiệu	Máy tính trên đến máy đo khoảng cách
P-8	Rs422_gnd	Dây mặt đất rs422
P-9	Phán xét	Cổng dữ liệu	Sử dụng gỡ lỗi nội bộ
P-10	Swink	Cổng đồng hồ	Sử dụng gỡ lỗi nội bộ
