Mô -đun tìm kiếm phạm vi 3km

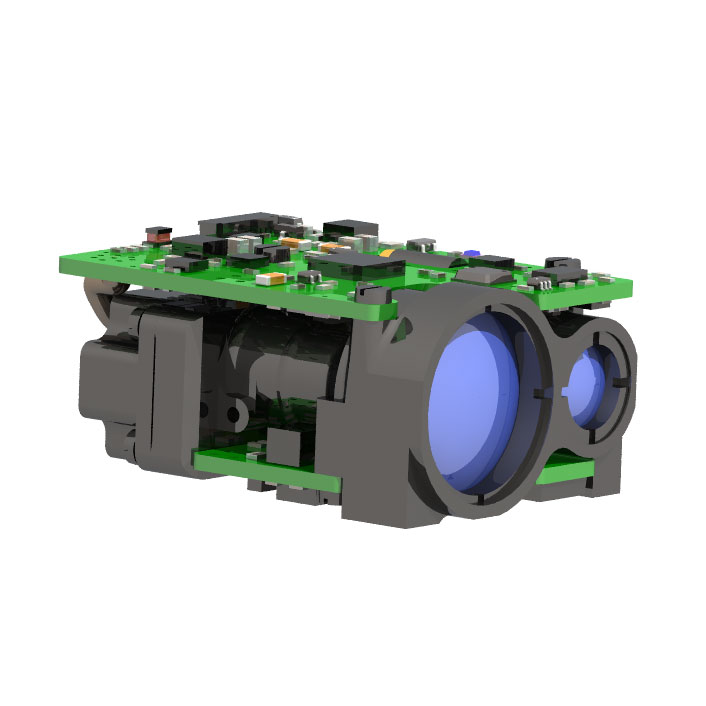

Mô-đun tìm kiếm phạm vi 3km STA-D0306X áp dụng mô-đun laser Erbium Glass an toàn 1535nm được phát triển độc lập bởi JioPtics, có đặc điểm của mức tiêu thụ năng lượng thấp, kích thước nhỏ, độ chính xác cao và an toàn mắt.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi đo tối đa: 3000m (xe 2,3x2,3m) 6000 m (mục tiêu lớn điển hình)
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤ 58g

Các tính năng mô -đun tìm kiếm phạm vi 3km

1. Áp dụng laser thủy tinh Erbium 1535nm tự phát triển, thiết kế cấu trúc tích hợp và phương pháp lắp đặt niêm phong đa điểm ở mặt trước, khả năng chống sai lệch mạnh, độ bền cao, tuổi thọ dài và an toàn mắt;
2. Trường nhìn nhỏ, công nghệ thiết kế quang không nhận nhiệt, với khả năng ức chế tiếng ồn ánh sáng tốt và hiệu suất nhiệt độ rộng.
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy và có thể tránh các mạch ngắn hoặc tiếp xúc kém do đầu nối lỏng lẻo, oxy hóa và hơi nước, cải thiện độ tin cậy của sản phẩm và tuổi thọ dịch vụ.

Chỉ số hiệu suất mô -đun tìm thấy phạm vi 3km

Mục	Chỉ mục
Người mẫu	STA-D0306X
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	15-6000m
Khả năng khác nhau	6000m	Mục tiêu lớn điển hình, khả năng hiển thị ≥ 16km
	3000m	Tầm nhìn ≥ 8km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 2,3m
Giao diện giao tiếp	RS422/TTL
Độ ẩm	≤ 60%
Độ chính xác khác nhau	± 1m
Tỷ lệ chính xác	≥98%
Góc phân kỳ	≤0,5mrad
Tần số khác nhau	1 lần, 1Hz, 5Hz, 10Hz
Kích cỡ	≤50mm × 36,5mm × 24mm
Điện áp	4,8V ～ 8,5V / 10V ～ 14V （2 Tùy chọn 1）
Tiêu thụ năng lượng làm việc	Tiêu thụ năng lượng trung bình: ≤ 2W
Tiêu thụ năng lượng dự phòng	≤0,5W
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-55+70
Cân nặng	≤58g

Giao diện cài đặt cấu trúc

Chức năng mô -đun tìm thấy phạm vi 3km

● Hàm phạm vi laser;
● Chức năng thu thập nhiệt độ và bật và nhiệt độ;
● Hàm Gating khoảng cách;
● Hàm phạm vi mục tiêu đầu tiên và cuối cùng;
● Chức năng tự kiểm tra;

Giao diện điện

Thử nghiệm liên kết chéo giữa đầu máy tính trên và đầu nối DF52-10P-0.8C của đầu ra rangefinder được thực hiện thông qua đầu nối DF52-10S-0.8H. Định nghĩa pin của cổng cung cấp năng lượng và giao tiếp của đầu rangefinder được hiển thị trong bảng sau (nhận và gửi liên quan đến máy đo khoảng cách) và vị trí của chân kết nối đầu nối 1 được hiển thị trong hình bên dưới.

Định nghĩa pin của cổng cung cấp điện và giao tiếp ở cuối rangefinder

Ghim	Nhãn	Định nghĩa về đặc điểm điện	Ghi chú
P-1	Vin+	Cực tích cực của nguồn điện đầu vào	Nguồn điện LRF
P-2	Vin vin	Đầu vào công suất cực âm
P-3	Com	Đầu vào công suất cực âm
P-4	Com	Đầu vào công suất cực âm
P-5	Rs422_txd+	Cổng đầu ra tín hiệu	Công cụ tìm phạm vi đến máy tính trên
P-6	Rs422_txd-	Cổng đầu ra tín hiệu	Công cụ tìm phạm vi đến máy tính trên
P-7	Rs422_txd-	Cổng đầu vào tín hiệu	Máy tính trên để phân loại
P-8	Rs422_txd+	Cổng đầu vào tín hiệu	Máy tính trên để phân loại
P-9	TTL_RXD	Cổng đầu vào tín hiệu	3.3V TTL
P-10	TTL_TXD	Cổng đầu ra tín hiệu	3.3V TTL
