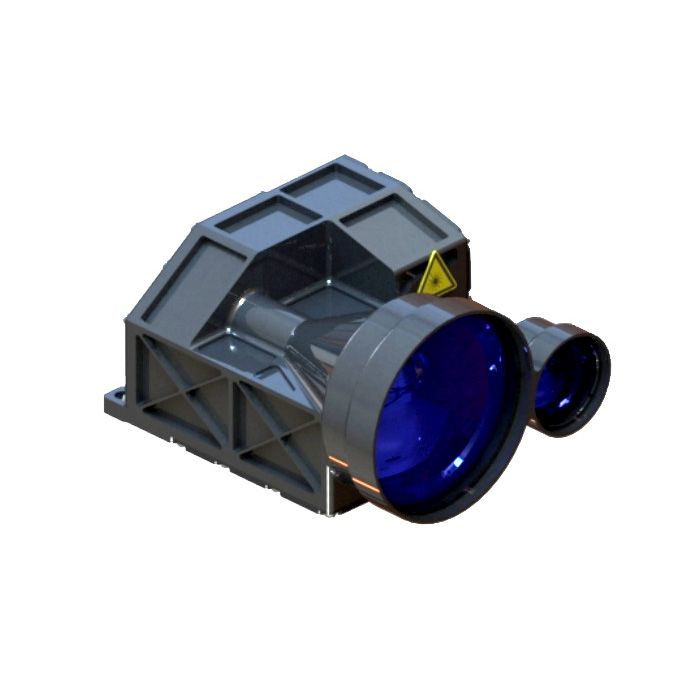

Mô -đun RangeFinder 20km

Mô-đun Rangefinder 20km Sta-D2025Y áp dụng mô-đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi JIOPTICS, có đặc điểm của mức tiêu thụ năng lượng thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt người.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi đo tối đa: 2000m (xe) 23000 m (tòa nhà trắng) 25000 (mục tiêu điển hình)
Độ chính xác khác nhau ± 3M
Độ chính xác đo ≥ 98%
Trọng lượng ≤640g

Các tính năng mô -đun RangeFinder 20km

1. Thiết kế tổng hợp toàn bộ cấu trúc, điện trở sốc và rung, mạch áp dụng thiết kế niêm phong trong cửa hàng phụ, thiết kế cách ly sức mạnh, khả năng tương thích điện từ mạnh, độ tin cậy cao và khả năng thích ứng môi trường mạnh mẽ;
2. Đường dẫn ánh sáng được niêm phong hoàn toàn, thiết kế hơi nước chống bụi và chống thấm nước, toàn bộ quá trình sản xuất môi trường cực kỳ sạch sẽ, có thể được áp dụng cho môi trường phức tạp, yêu cầu thấp cho môi trường lắp đặt, khả năng thích ứng mạnh mẽ;
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun laser STA-D2025X

Mục	Chỉ mục
Người mẫu	STA-D2025Y
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	300m-25000m
Khả năng khác nhau	25000m	Mục tiêu điển hình, khả năng hiển thị ≥ 25km
	23000m	Mục tiêu lớn, khả năng hiển thị ≥ 25km
	2000m	Tầm nhìn ≥ 25km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 4,6m
Giao diện giao tiếp	Rs422
Độ ẩm	≤ 80%
Độ chính xác khác nhau	± 3M
Tỷ lệ chính xác	≥98%
Giải quyết phạm vi	≤50m
Góc phân kỳ	≤0,5mrad
Tần số khác nhau	1 lần, 1Hz, 5Hz
Kích cỡ	≤144mm × 108mm × 75mm
Điện áp	22V ～ 34V
Tiêu thụ năng lượng làm việc	Tiêu thụ năng lượng trung bình: ≤ 10W
Tiêu thụ năng lượng dự phòng	≤3W
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-55+70
Cân nặng	≤640g
