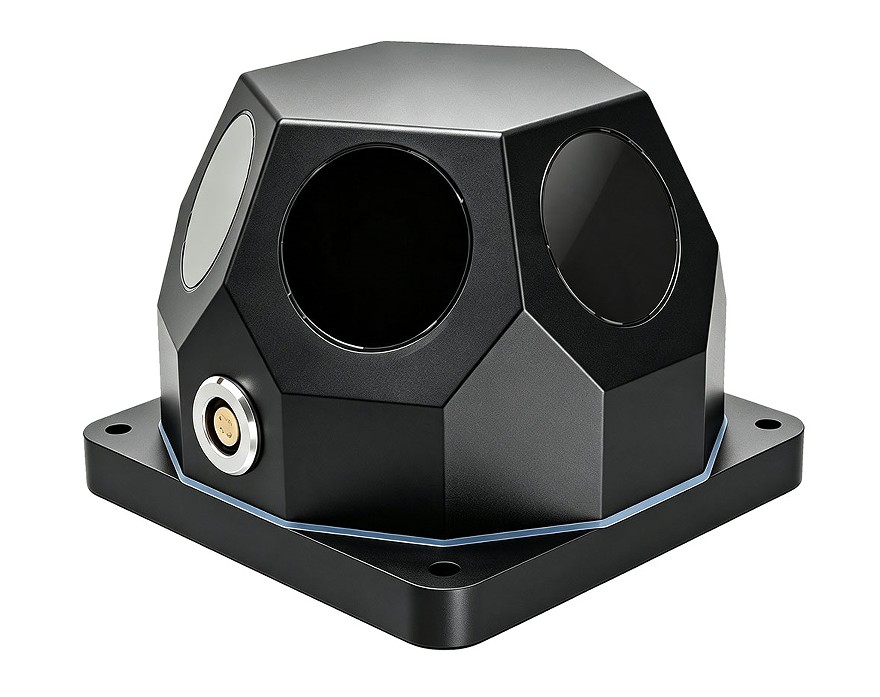

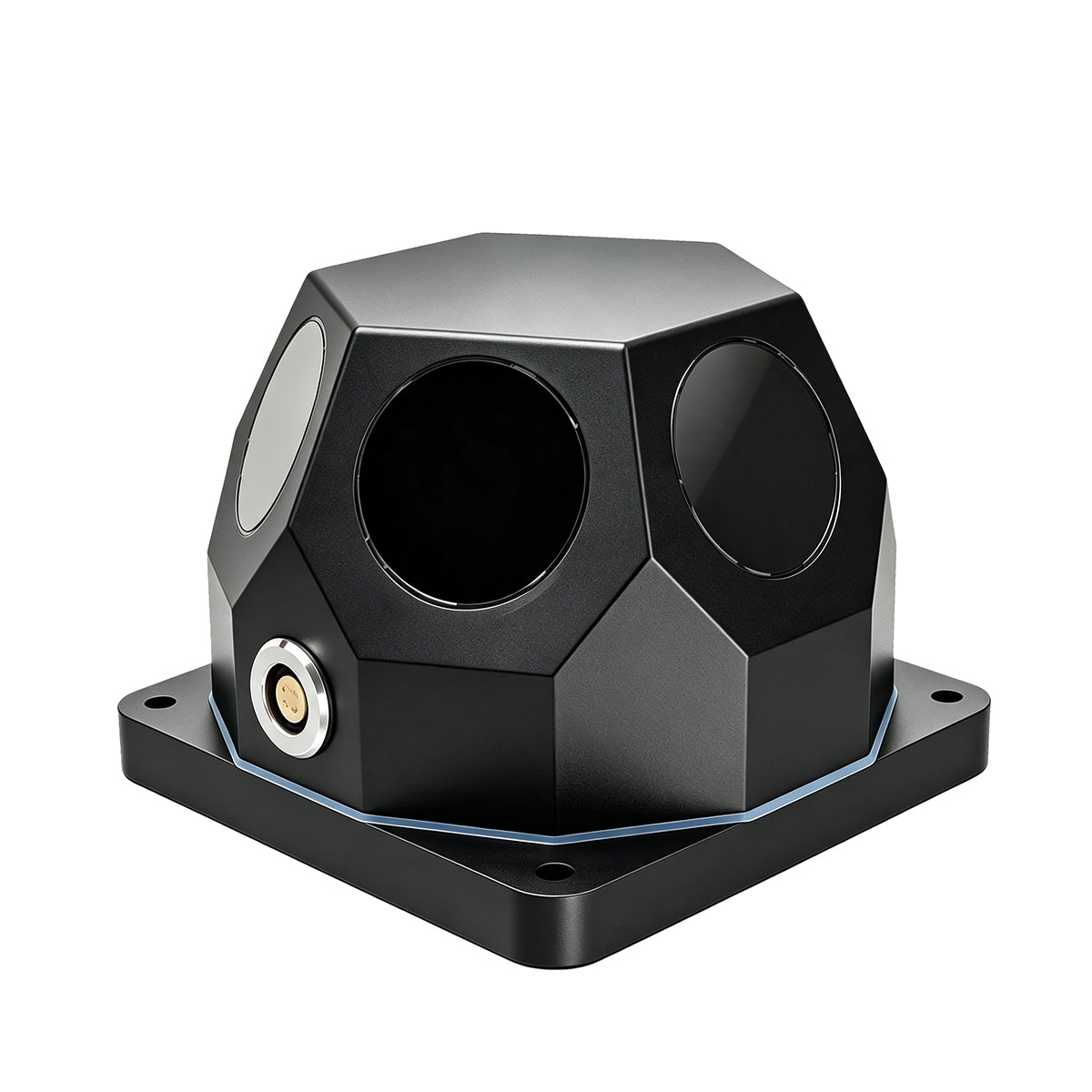

Hệ thống cảnh báo Laser gắn trên bệ LWS360D
Hệ thống cảnh báo Laser STA LWS360D được trang bị sáu cửa sổ phát hiện để phát hiện đa hướng 360°. Nó phát hiện các mối đe dọa bằng tia laser trong thời gian thực và kích hoạt cảnh báo trực quan bằng âm thanh nhanh chóng. Với thiết kế mô-đun và độ tin cậy cao, nó cho phép triển khai và lắp đặt dễ dàng cho các tình huống phức tạp bao gồm các nền tảng trên đất liền, gắn trên phương tiện và trên tàu.
Bước sóng phát hiện: 900-1700nm
Phạm vi phát hiện: ≥5km
Trường nhìn phát hiện: 360°(90°X6)
Gửi yêu cầu
Mô tả Sản phẩm
Hệ thống cảnh báo laser STA-LWS360D bao gồm hai bộ phận chức năng: mô-đun nhận tín hiệu laser và mô-đun cảnh báo quang âm. Được trang bị sáu cửa sổ nhận tín hiệu laser, nó thực hiện khả năng phát hiện không mù đa hướng 360 độ, có thể nhận biết, phát hiện và xác định các tín hiệu đe dọa bức xạ laser bên ngoài đến theo thời gian thực. Khi thu được các tín hiệu đe dọa bằng laser hợp lệ, mô-đun nhận sẽ phát ra tín hiệu kích hoạt cảnh báo ngay lập tức để kích hoạt mô-đun cảnh báo quang âm.
Với kiến trúc mô-đun, hệ thống có cấu trúc nhỏ gọn, độ tin cậy vận hành cao và lắp đặt, vận hành và bảo trì thuận tiện. Tương thích với các nền tảng trên phương tiện, trên tàu và các nền tảng khác, các vị trí lắp đặt có thể được bố trí linh hoạt theo yêu cầu của nhiệm vụ chiến đấu để thực hiện các nhiệm vụ phát hiện tia laser và cảnh báo mối đe dọa trong nhiều tình huống phức tạp khác nhau.
Với kiến trúc mô-đun, hệ thống có cấu trúc nhỏ gọn, độ tin cậy vận hành cao và lắp đặt, vận hành và bảo trì thuận tiện. Tương thích với các nền tảng trên phương tiện, trên tàu và các nền tảng khác, các vị trí lắp đặt có thể được bố trí linh hoạt theo yêu cầu của nhiệm vụ chiến đấu để thực hiện các nhiệm vụ phát hiện tia laser và cảnh báo mối đe dọa trong nhiều tình huống phức tạp khác nhau.
Lĩnh vực ứng dụng của thiết bị cảnh báo laser
• Phát hiện các mối đe dọa laser của kẻ thù
•Bộ chỉ định mục tiêu laze（LTD）
•Máy đo khoảng cách laze (LRF)
•Gắn trên xe (sản phẩm có thể tùy chỉnh theo yêu cầu)
•Bộ chỉ định mục tiêu laze（LTD）
•Máy đo khoảng cách laze (LRF)
•Gắn trên xe (sản phẩm có thể tùy chỉnh theo yêu cầu)
Thông số kỹ thuật chính
| mô-đun | STA-LWS360D |
| Loại máy dò | InGaAs |
| Đối tượng trinh sát | Tất cả các mối đe dọa laser trong phạm vi 900-1700nm |
| Phạm vi phát hiện | ≥5km (tia laser càng mạnh thì phát hiện càng xa và ngược lại) |
| Bước sóng phát hiện | 0,9 ~ 1,7μm (Có thể tùy chỉnh theo nhu cầu) |
| Độ nhạy phát hiện | ≥100 W/cm2 |
| Thời gian đáp ứng | <10 mili giây |
| Trường quan sát phát hiện | 360°(Không có điểm mù) |
| Cửa sổ phát hiện tia laser | 6 |
| Góc phát hiện cửa sổ đơn | 90° |
| Độ bền | IP68 |
| Phương thức báo động | Báo động bằng âm thanh và hình ảnh |
| Điện áp làm việc | DC 24V |
| Chế độ cấp nguồn: | Nguồn điện DC bên ngoài; |
| Giao diện tín hiệu | Giao diện cắm hàng không bốn lõi |
| Chế độ làm việc | Cảnh báo được kích hoạt |
| Cân nặng | 350g |
| kích thước tổng thể | 95x95x68mm (Có thể tùy chỉnh theo nhu cầu) |
| Nhiệt độ hoạt động | 20oC~ +55oC (Nhiệt độ có thể mở rộng từ - 40oC đến +55oC.) |
| Nhiệt độ bảo quản | -40oC~ +65oC |
Lưu ý: Cảnh báo laser với giao diện liên lạc có thể được tùy chỉnh theo yêu cầu.

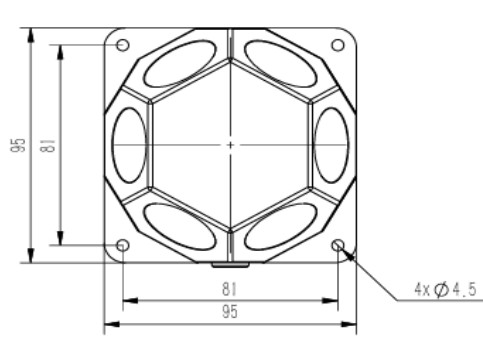

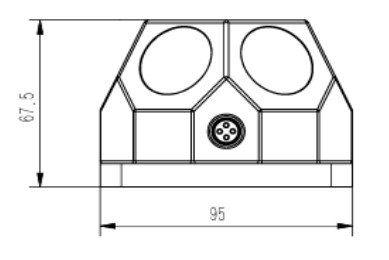

Hệ thống cảnh báo laser STA LWS360D Kích thước LWS
Hình ảnh vật lý của mô-đun cảnh báo âm thanh và ánh sáng (Có thể tùy chỉnh)
Định nghĩa giao diện
Giao diện đầu ra tín hiệu cung cấp điện và báo động:
Bảng 1 Định nghĩa về giao diện đầu ra tín hiệu nguồn và tín hiệu cảnh báo
Bảng 1 Định nghĩa về giao diện đầu ra tín hiệu nguồn và tín hiệu cảnh báo
| Ghim | Sự định nghĩa | Ghi chú |
| 1 | +24V | nguồn điện 24V |
| 4 | GND | |
| 2 | Tín hiệu báo động+ | Đầu ra tín hiệu |
| 3 | Tín hiệu báo động- |
Giao diện đầu vào nguồn điện và tín hiệu báo động:
Bảng 2 Định nghĩa về giao diện đầu vào tín hiệu nguồn và tín hiệu cảnh báo
Bảng 2 Định nghĩa về giao diện đầu vào tín hiệu nguồn và tín hiệu cảnh báo
| Ghim | Sự định nghĩa | Ghi chú |
| 1 | +24V | nguồn điện 24V |
| 4 | GND | |
| 2 | Tín hiệu báo động+ | Đầu vào tín hiệu |
| 3 | Tín hiệu báo động- |
