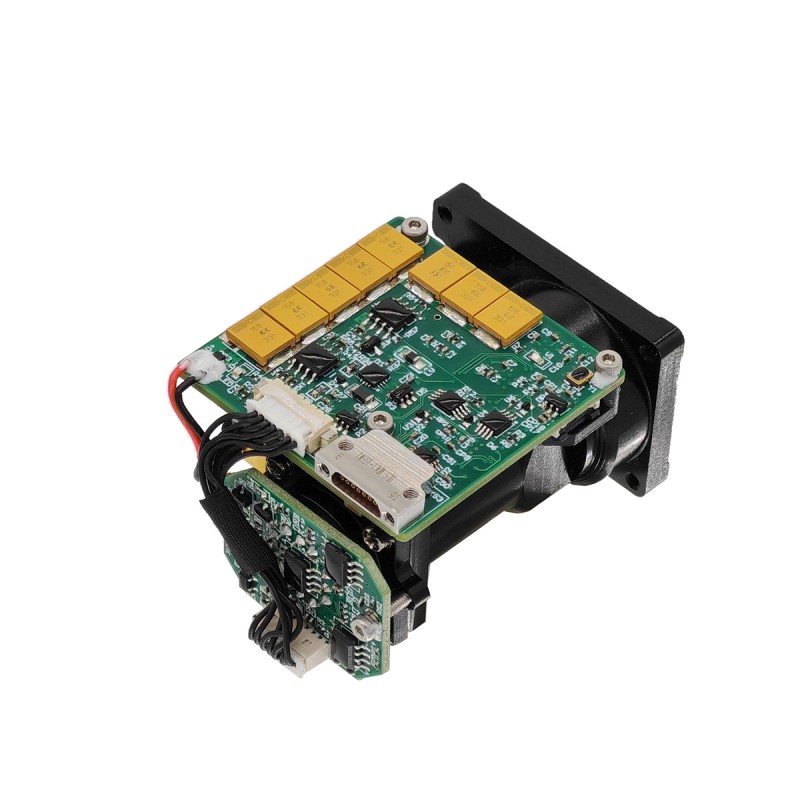

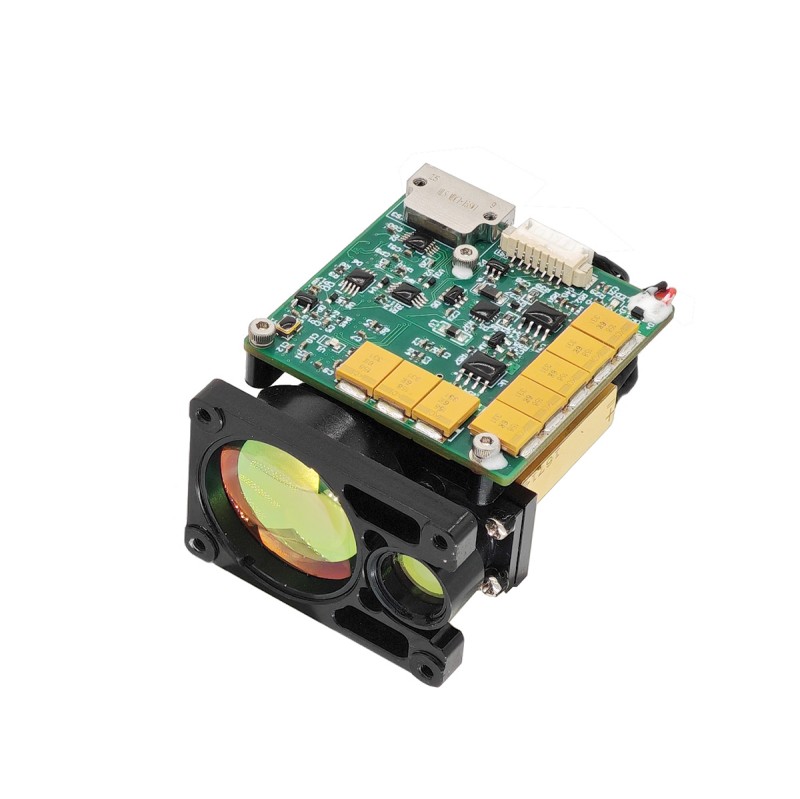

Mô-đun laser an toàn bằng mắt 6km (LRF)

STA-B0610X là mô-đun đo khoảng cách laser an toàn mắt của con người, có thể phát hiện khoảng cách mục tiêu và truyền khoảng cách đo đến máy tính trên thông qua giao tiếp nối tiếp. Tầm nhìn ≥ 15km, độ phản xạ mục tiêu ≥ 0,3, độ ẩm ≤ 80%, xe (2,3m × 2,3m mục tiêu NATO) trong khoảng cách ≥6km; tối đa dao động.

Gửi yêu cầu

Mô tả Sản phẩm
Chức năng chính

(1) phạm vi đơn và liên tục phạm vi;
(2) trả lời các lệnh phạm vi laser và có thể ngừng khác nhau bất cứ lúc nào theo lệnh dừng;
(3) Dữ liệu khoảng cách đầu ra và thông tin trạng thái một lần trên mỗi xung trong quá trình đo khoảng cách;
(4) nó có thể báo cáo số lượng xung laser truyền tích lũy (không mất điện);
(5) lựa chọn khoảng cách, chỉ báo mục tiêu phía trước và phía sau;
(6) Hàm tự kiểm tra.

Giới thiệu sản phẩm

Mô -đun Rangefinder laser B0610X là máy đo tốc độ laser xung quân sự được thiết kế cho các kịch bản ứng dụng như máy bay, xe máy không người lái, xe tăng và phạm vi. Nó có kích thước nhỏ, trọng lượng nhẹ, mức tiêu thụ năng lượng thấp, hiệu suất ổn định, khoảng cách đo dài và tuổi thọ dài, an toàn mắt của con người và các lợi thế khác, đây là một thiết bị kỹ thuật quan trọng để cải thiện độ chính xác của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun LRF an toàn bằng mắt B0610X

Mục Tham số kỹ thuật Chỉ dẫn
Người mẫu STA-B0610X
Bước sóng làm việc 1535 ± 5nm
An toàn mắt Lớp 1 (IEC 60825-1)
Nhận khẩu độ Φ25mm
Khẩu độ phát thải Φ14mm
Khả năng khác nhau 50m-8000m
Phạm vi phạm vi ≥10000m Phạm vi tối đa, khả năng hiển thị của người quan sát 25 km
≥8000m Xây dựng mục tiêu, độ phản xạ: 0,6, khả năng hiển thị của người quan sát 25 km
≥6000m Mục tiêu NATO
≥3000m Mục tiêu con người
≥1000m Mục tiêu UAV
Phạm vi mini 50m
Phát hiện đa mục tiêu Tối đa 3 mục tiêu
Độ chính xác khác nhau ± 1m 3D
Tần số khác nhau 1 ~ 10Hz điều chỉnh
Tỷ lệ chính xác ≥98%
Tỷ lệ báo động sai 1%
Góc phân kỳ ≤0,5mrad
Giao diện giao tiếp Rs422 Giao diện TTL/RS232 có thể được tùy chỉnh
Điện áp 5 ~ 12v
Sức mạnh làm việc ≤1.2w (@1Hz) Kiểm tra nhiệt độ bình thường
sức mạnh chờ ≤0,5W Sử dụng PWR EN PIN, chờ 0,1W
Sốc cơ học 75g, 1ms
Nhiệt độ làm việc -40+60
Nhiệt độ lưu trữ -45+70
Độ tin cậy MTBF ≥ 1500H
Kích cỡ ≤65mm × 35mm × 44mm
Cân nặng ≤75g
Chức năng chính Mục tiêu đầu tiên và cuối cùng, phạm vi đa mục tiêu, chọn lọc khoảng cách

Ghi chú:

1) kích thước mục tiêu NATO 2,3 m × 2,3 m; Kích thước mục tiêu của con người 0,5 m × 1,7 m; Kích thước mục tiêu UAV 0,2 m × 0,3m; Độ phản xạ 30%, Tầm nhìn của người quan sát được 15km

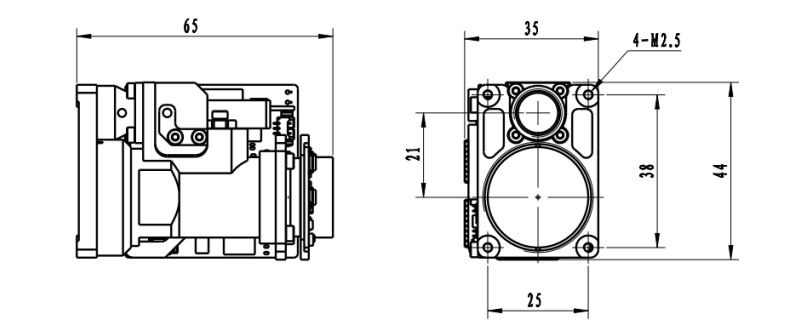

Giao diện cài đặt cấu trúc



Giao diện bên ngoài

Ghim Sự định nghĩa Chức năng Ghi chú
1 RX+ Máy thu rs422 + Màu xanh da trời
2 Rx- Máy thu rs422 - Màu xanh lá
3 Tx- Truyền RS422 - Màu tím
4 TX+ Truyền RS422 + Màu vàng
5 GND Dây điện giao tiếp Trắng
6 Vee Nguồn điện + Màu đỏ
7 GND Nguồn điện - Đen
8 PWN và / Tro

Khả năng thích ứng môi trường

a) Nhiệt độ làm việc : -40+60
b) Nhiệt độ lưu trữ -45+70
C) Rung ngẫu nhiên: 15 ~ 2000Hz, 3 hướng. Các điều kiện thử nghiệm cụ thể được thể hiện trong Bảng 1.

Bảng 1 Điều kiện kiểm tra rung ngẫu nhiên

Số seri Dải tần (Hz) Mật độ phổ gia tốc (G2/Hz) Thời gian rung (phút)
1 15 ~ 190 0.01 Rung theo mọi hướng 15 phút
2 190 ~ 210 0.1
3 210 380 0.01
4 380 ~ 420 0.025
5 420 2000 0.01

Các mô -đun phạm vi OEM/ODM và các giải pháp tùy chỉnh

B0610X được thiết kế cho các nhà tích hợp hệ thống đang tìm kiếm một giải pháp khác nhau, mạnh mẽ và nhỏ gọn. Nó cung cấp hiệu suất đáng tin cậy trong một loạt các ứng dụng.

Nó rất nhỏ, cực kỳ ánh sáng, có mức tiêu thụ điện năng thấp và có thể được đo trong một khoảng cách xa. Nó phù hợp cho các thiết bị cầm tay (hình ảnh nhiệt), ứng dụng lắp vũ khí, hệ thống di động và bộ cảm biến nhẹ và xe trên không hoặc không người lái.

Giao tiếp giao thức

1. Giao thức truyền dẫn: Giao tiếp nối tiếp không đồng bộ;
2. Tỷ lệ cổng: 115200;
3. Các bit dữ liệu: 10bits: Một bit bắt đầu, 8 bit dữ liệu, một bit dừng, xác minh không hợp lệ;
4. Cấu trúc dữ liệu: Dữ liệu bao gồm byte tiêu đề, phần lệnh, độ dài dữ liệu, phần tham số và byte kiểm tra;
5. Chế độ giao tiếp: Điều khiển chính gửi các lệnh điều khiển đến máy phạm vi và máy phạm vi nhận và thực thi các hướng dẫn. Ở trạng thái phạm vi, máy khác nhau gửi dữ liệu và trạng thái của máy nằm trên máy tính trên theo chu kỳ khác nhau. Định dạng giao tiếp và nội dung lệnh được hiển thị trong bảng sau.
A) Kiểm soát chính gửi
Định dạng của tin nhắn sẽ được gửi như sau:

STX0 CMD Len Data1h Data1l Chk

Bảng 2 Mô tả định dạng của tin nhắn đã gửi

Số đặt hàng tên giải thích mã số Nhận xét
1 STX0 Cờ bắt đầu tin nhắn A5 (h)
2 CMD CW Xem Bảng 3
3 Len DL Số lượng byte ngoại trừ dấu bắt đầu, từ lệnh và kiểm tra
4 Datah tham số Xem Bảng 3
5 đến
6 Chk XOR Xác minh Ngoại trừ byte hợp lệ, tất cả các byte khác đều được xên

Lệnh được mô tả như sau:
Bảng 3 Mô tả các lệnh và từ dữ liệu được gửi bởi Master đến máy phạm vi

Số đặt hàng CW chức năng Byte dữ liệu Nhận xét chiều dài Mã ví dụ
1 0x00 ngưng Datah = 00 (h) datal = 00 (H) Rangefinder dừng đo lường Sáu byte A5 00 02 00 A7
2 0x01 Phạm vi đơn lẻ Datah = 00 (h) datal = 00 (H)
Sáu byte A5 01 02 00 00 A6
3 0x02 Liên tục phạm vi Datah = xx (h) datal = yy (h) Dữ liệu mô tả khoảng thời gian phạm vi, trong MS Sáu byte A5 02 02 03 E8 4E (1Hz từ)
4 0x03 Tự kiểm tra Datah = 00 (h) datal = 00 (H)
Sáu byte A5 02 02 00 A4
5 0x04 Đặt khoảng cách gần nhất với lựa chọn Datah = xx (h) datal = yy (h) Dữ liệu mô tả giá trị vùng mù, đơn vị 1M Sáu byte A5 04 02 00 64 C7 (100m là khoảng cách gần nhất)
6 0x06 Số lượng truy vấn đầu ra ánh sáng tích lũy Datah = 00 (h) datal = 00 (H) Số lượng truy vấn đầu ra ánh sáng tích lũy Sáu byte A5 06 02 00 A1
7 0x11 APD Power đang hoạt động Datah = 00 (h) datal = 00 (H)
Sáu byte A5 11 02 00 B6
8 0x12 APD Power bị tắt Datah = 00 (h) datal = 00 (H)
Sáu byte A5 12 02 00 B5
9 0xeb Truy vấn số Datah = 00 (h) datal = 00 (H) Truy vấn số Sáu byte A5 EB 02 00 00 4C

a) Kiểm soát chính nhận định dạng
Định dạng của thông báo nhận được như sau:

STX0 CMD Len Dữ liệu Ngày0 Chk

Bảng 4 Mô tả định dạng của các tin nhắn nhận được

Số đặt hàng tên giải thích mã số Nhận xét
1 STX0 Cờ bắt đầu tin nhắn 1 A5 (h)
2 CMD_JG Từ lệnh dữ liệu Xem Bảng 5
3 Len DL Số lượng byte ngoại trừ dấu bắt đầu, từ lệnh và kiểm tra
4 DN tham số Xem Bảng 5
5 D0
6 Chk XOR Xác minh Ngoại trừ byte hợp lệ, tất cả các byte khác đều được xên

Kiểm soát chính nhận được mô tả trạng thái:
Bảng 5 mô tả từ dữ liệu được gửi bởi rangefinder đến bộ điều khiển chính

Số đặt hàng CW chức năng Byte dữ liệu Nhận xét chiều dài tổng thể
1 0x00 ngưng D1 = 00 (H) D0 = 00 (H)
Sáu byte
2 0x03 Tự kiểm tra D8 ~ D1 D8-D7: -5V Điện áp, Đơn vị 0.01V.D6-D5: Giá trị điểm mù, Đơn vị 1MD4: Giá trị điện áp cao APD, Đơn vị V; D3: loại char, chỉ ra nhiệt độ APD, đơn vị: độ CLE 12 byte
3 0x04 Khoảng cách đến cài đặt truy cập gần nhất, đơn vị m D1 D0 Dữ liệu mô tả giá trị khoảng cách gần nhất, đơn vị 1M; bắt đầu cao và kết thúc thấp Sáu byte
4 0x06 Số lượng truy vấn đầu ra ánh sáng tích lũy D3 ~ d0 Dữ liệu thể hiện số lượng đèn, 4 byte, với byte cao đầu tiên Bảy byte
5 0x11 APD Power đang hoạt động D1 = 00 (H) D0 = 00 (H) APD Power đang hoạt động Sáu byte
6 0x12 APD Power Off D1 = 00 (H) D0 = 00 (H) APD Power bị tắt Sáu byte
7 0xed Làm việc ngoài giờ 0x00 0x00 Laser nằm dưới bảo vệ làm việc bằng laser và không thể đo lường được. Sáu byte
8 0xee Lỗi hiệu quả 0x00 0x00
Sáu byte
9 0xef Thời gian chờ giao tiếp cổng nối tiếp 0x00 0x00
Sáu byte
10 0x01 Đo phạm vi đơn (mục tiêu đơn, 0 cho các mục tiêu thứ hai và thứ ba, không cho mục tiêu thứ ba ở đầu và cuối của mục tiêu) D9D8 D7 D6D5 D4 D3D2 D1 D0 Khoảng cách mục tiêu đầu tiên của D8-D6 (Đơn vị 0,1M) Khoảng cách D5-D3 đến mục tiêu thứ hai (đơn vị: 0,1M) Khoảng cách mục tiêu thứ ba D2-D0 (Đơn vị 0,1M) 3. Mục tiêu là từ gần đến fard9 (BIT7-BIT0) Byte: D9 là vị trí thứ 7 biểu thị sóng chính; 1: Có một sóng chính, 0: không có sóng chính.D9 là vị trí thứ 6 biểu thị tiếng vang; 1: Có Echo, 0: Không ECHOD9 Vị trí thứ năm cho biết trạng thái laser; 1: laser bình thường, 0: Laser FaultD9 là bit thứ tư của cờ thời gian chờ, 1: Bình thường, 0: Thời gian chờ9 không hợp lệ ở vị trí thứ 3 (đặt thành 1); D9 Vị trí thứ hai biểu thị trạng thái APD; 1: Bình thường, 0: Errord9 là vị trí đầu tiên cho biết liệu có mục tiêu trước đó hay không; 1: Có mục tiêu trước đó, 0: Không có mục tiêu trước đó (mục tiêu trong khu vực mù) .D9 bit 0 cho biết liệu có mục tiêu tiếp theo hay không; 1: Có mục tiêu tiếp theo, 0: Không có mục tiêu tiếp theo (mục tiêu sau mục tiêu chính là mục tiêu tiếp theo) 14 byte
11 0x02 Phạm vi liên tục (mục tiêu đơn, 0 cho các mục tiêu thứ hai và thứ ba, không cho mục tiêu thứ ba ở đầu và cuối của mục tiêu) D9 D8 D7 D6D5 D4D2 D1 D0 Khoảng cách mục tiêu đầu tiên của D8-D6 (Đơn vị 0,1M) Khoảng cách D5-D3 đến mục tiêu thứ hai (đơn vị: 0,1M) Khoảng cách mục tiêu thứ ba D2-D0 (Đơn vị 0,1M) 3. Các mục tiêu là từ gần đến fard9 (bit7-bit0) Byte: D9 là bit thứ 7 để chỉ ra sóng chính; 1: Có một sóng chính, 0: không có sóng chính.D9 là vị trí thứ 6 biểu thị tiếng vang; 1: Có Echo, 0: Không ECHOD9 Vị trí thứ năm cho biết trạng thái laser; 1: laser bình thường, 0: Laser FaultD9 là bit thứ tư của cờ hết thời gian, 1: Bình thường, 0: Thời gian chờ9 không hợp lệ ở vị trí thứ 3 (đặt thành 1); D9 Vị trí thứ hai biểu thị trạng thái APD; 1: Bình thường, 0: Errord9 là vị trí đầu tiên cho biết liệu có mục tiêu trước đó hay không; 1: Có mục tiêu trước đó, 0: Không có mục tiêu trước đó (mục tiêu trong khu vực mù) .D9 bit 0 cho biết liệu có mục tiêu tiếp theo hay không; 1: Có mục tiêu tiếp theo, 0: Không có mục tiêu tiếp theo (mục tiêu sau mục tiêu chính là mục tiêu tiếp theo) 14 byte
12 0xeb Truy vấn số D17 …… D0 D17 D16 D15 D14 D13 D12 Mô hình máy toàn bộ Coded11D10 Sản phẩm NumberD9 D6 Phần mềm Phiên bảnD5 D4 APD NumberD3 D2 Laser NumberVersion D1 của PPGA 22 byte
LƯU Ý: Byte/bit dữ liệu không xác định, mặc định là 0;
