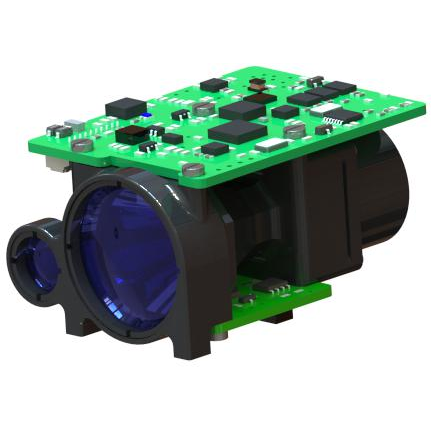

Mô-đun tìm kiếm phạm vi 5km Sta-D0508x áp dụng mô-đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi JIOPTICS, có đặc điểm của mức tiêu thụ năng lượng thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt người.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi đo tối đa: 5000m (xe 2,3x2,3m) 8000 m (tòa nhà)
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤85g

Các tính năng mô -đun tìm kiếm phạm vi 5km

1. Thiết kế tích hợp của toàn bộ cấu trúc máy, khả năng chống va đập, khả năng chống rung, độ tin cậy cao, khả năng thích ứng môi trường mạnh mẽ, thiết kế cửa hàng phụ mạch STA-D0508x, thiết kế cách ly sức mạnh, khả năng tương thích điện từ mạnh, phù hợp cho các thiết bị di động cầm tay, vỏ UVA và tích hợp chọn lọc khác;
2. Sử dụng trường nhìn nhỏ, công nghệ thiết kế quang không nhiệt, với khả năng ức chế nhiễu quang tốt, hiệu suất phạm vi gần và hiệu suất quang nhiệt độ cao và thấp;
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun laser STA-D0508X

Mục Chỉ mục
Người mẫu STA-D0508X
Bước sóng hoạt động 1535nm ± 10nm
Phạm vi phạm vi 50m-8000m
Khả năng khác nhau 8000m Mục tiêu lớn, khả năng hiển thị ≥ 25km
5000m Tầm nhìn ≥10km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 2,3m
Độ ẩm ≤ 80%
Độ chính xác khác nhau ± 1m
Tỷ lệ chính xác ≥98%
Giải quyết phạm vi ≤40m
Góc phân kỳ ≤0,5mrad
Tần số khác nhau Một lần, 1Hz, 5Hz, (10Hz có thể chọn)
Kích cỡ ≤62mm × 42mm × 32mm
Điện áp 10V ~ 14V
Tiêu thụ năng lượng làm việc ≤4W
Tiêu thụ năng lượng dự phòng ≤1,8W
Nhiệt độ làm việc -40+60
Nhiệt độ lưu trữ -55+70
Cân nặng ≤85g

Giao diện cài đặt cấu trúc cho mô-đun laser STA-D0508X



Giao diện điện cho cảm biến đo STA-D0508X

Các yêu cầu giao diện điện như sau:
Điện áp cung cấp điện: 12V (10V ~ 14V);
Tiêu thụ năng lượng làm việc: ≤ 4W;
Tiêu thụ năng lượng dự phòng: 1,8W.
Đầu máy tính phía trên được liên kết chéo với đầu ra rangefinder thông qua đầu nối 10pin với khoảng cách 1,25mm. Định nghĩa pin của cổng cung cấp năng lượng và cổng giao tiếp được hiển thị trong bảng sau và vị trí của chân 1 của đầu nối được hiển thị trong hình sau.

Định nghĩa pin của cổng cung cấp điện và giao tiếp ở cuối rangefinder

Số pin Con số Định nghĩa về đặc điểm điện Ghi chú
P-1 Vin+ Đầu vào năng lượng tích cực
P-2   Vin vin Cực âm của công suất đầu vào
P-3 NC

P-4 Rs422_txd+ Cổng đầu ra tín hiệu Rangefinder đến máy tính lưu trữ
P-5 Rs422_txd-
P-6 Rs422_rxd- Cổng đầu vào tín hiệu Máy tính trên để phân loại
P-7 Rs422_rxd+
P-8 GND Dây mặt đất rs422 Dây điện giao tiếp
P-9 Phán xét / /
P-10 Swink /

Kết nối đầu nối 1pin vị trí
