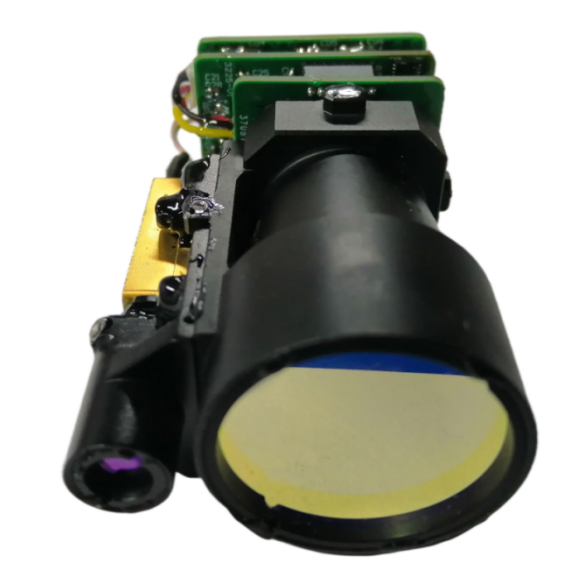

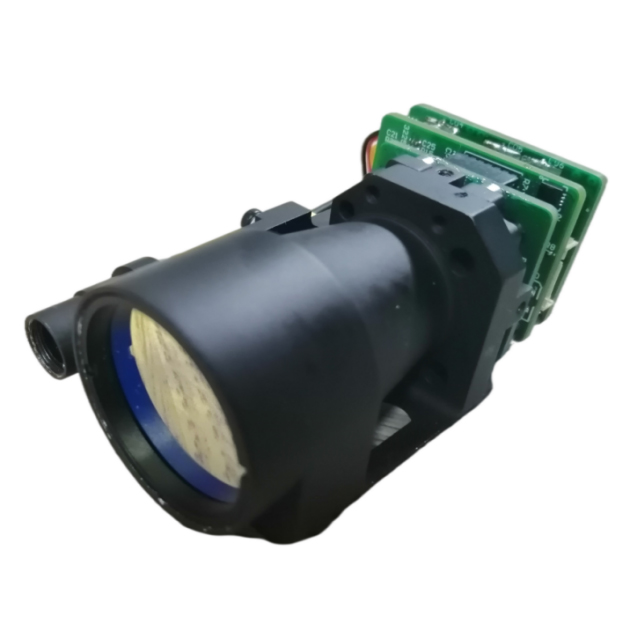

Mô -đun laser 5km

Mô -đun mô -đun Laser Laser JioPtics 1535NM STA0510 được thiết kế đặc biệt để tích hợp OEM và có thể cung cấp phép đo chính xác cho các hệ thống điều khiển hỏa lực, máy bay/UAV, xe tăng/UGA, tàu, hệ thống giám sát biên giới và các ứng dụng khác.
Phạm vi tối đa ≥ 10000m
Phạm vi 2,3 × 2,3m Kích thước mục tiêu ≥5000m
Độ chính xác đo khoảng cách ± 1m
Đo lường độ chính xác ≥ 98%
Trọng lượng ≤ 82g

Người mẫu:STA0510

Gửi yêu cầu

Mô tả Sản phẩm

Tham số kỹ thuật mô -đun laser 5km laser

Mục
Tham số kỹ thuật
Bước sóng làm việc
1,54μm ± 0,02μm
Phạm vi SCOE
30m ~ 5000m
Sự vật
Tầm nhìn không nhỏ hơn 10km trong điều kiện tầm nhìn rõ ràng và khoảng cách khác nhau đối với các phương tiện (mục tiêu 2,3m × 2,3m) là ≥5000m
Chức năng chính
Phạm vi đơn lẻ và liên tục
Chỉ định mục tiêu ba mục tiêu và mục tiêu phía trước và phía sau
Hàm tự kiểm tra (bao gồm: nhiệt độ APD hiện tại, giá trị điện áp cao, điện áp bên trong, giá trị vùng mù)
Có thể nhận ra chức năng đánh thức dự phòng bằng cách sửa đổi giao diện TTL
Độ chính xác khác nhau
± 1m
Tần số liên tục
0,5Hz-10Hz
Tỷ lệ chính xác
≥98%
Khẩu độ rõ ràng hiệu quả
25 mm
Số lượng xung laser được bắn giữa lỗi trung bình (MNBF)
≥3 × 106 lần
Điện áp
DC5V
Tiêu thụ năng lượng làm việc
≤2w (@1Hz)
Tiêu thụ năng lượng dự phòng
≤0,5W
Kích cỡ
41mm × 32mm × 70mm
Cân nặng
<82g
Phương pháp làm mát
Làm mát dẫn
Nhiệt độ làm việc
-40+65
Nhiệt độ lưu trữ
-55+70

Kịch bản ứng dụng

Các mô -đun phạm vi laser jioptics được sử dụng rộng rãi trong các cảnh quân sự hoặc dân sự (xe máy không người lái, vỏ quang điện, thiết bị hình ảnh nhiệt, v.v.). Trong môi trường thách thức nhất, hiệu suất cao và độ tin cậy cao đóng vai trò quan trọng.

Giao diện điện

Mô hình kết nối điện: Molex-532610771; Định nghĩa chi tiết của giao diện điện như sau:

Định nghĩa giao diện Bảng 1

Ghim
Sự định nghĩa
Chức năng
Nhận xét
1
RS422 RX+
Nhận nối tiếp+
Máy tính chủ cho máy tính laser rangefinder
2
Rs422 rx-
Nhận cổng nối tiếp-
Máy tính chủ cho máy tính laser rangefinder
3
Rs422 tx-
Gửi nối tiếp-
Laser rangefinder để lưu trữ máy tính
4
RS422 TX+
Gửi nối tiếp+
Laser rangefinder để lưu trữ máy tính
5
GND
Cổng nối tiếp

6
VCC 5V
5V đầu vào dương

7
GND
5V đầu vào âm


Kích thước cấu trúc



Giao thức truyền thông

Việc truyền dữ liệu giữa RangeFinder và máy chủ bao gồm các nội dung sau:
Các lệnh điều khiển: bao gồm bắt đầu, phạm vi liên tục, phạm vi đơn, lệnh truy vấn, v.v.
Dữ liệu loopback: bao gồm thông tin khoảng cách, nhiệt độ môi trường, trạng thái tìm kiếm phạm vi, v.v ... Trao đổi dữ liệu giữa máy đo khoảng cách và máy tính chủ áp dụng 422 bus. Giao thức truyền thông phần mềm cụ thể như sau:
Định dạng giao tiếp: 422 giao tiếp, tốc độ baud 115200bps (có thể được thay đổi theo yêu cầu của khách hàng);
Định dạng dữ liệu: Dữ liệu 8 bit, một bit bắt đầu, một bit dừng, không kiểm tra chẵn lẻ, dữ liệu bao gồm byte tiêu đề, phần lệnh, độ dài dữ liệu, phần tham số, kiểm tra byte;
Chế độ giao tiếp: Điều khiển chính và máy đo khoảng cách áp dụng chế độ giao tiếp nô lệ chính, điều khiển chính gửi các lệnh điều khiển đến máy đo khoảng cách và máy đo khoảng cách nhận và thực hiện các hướng dẫn. Ở trạng thái phạm vi, RangeFinder gửi lại dữ liệu và trạng thái của máy đo tốc độ đến máy tính trên theo chu kỳ khác nhau. Định dạng giao tiếp và nội dung lệnh được hiển thị trong bảng sau.

Master gửi

Định dạng tin nhắn gửi như sau:

STX0
CMD
Len
Data1h
Data1l
Chk

Bảng 2 Mô tả định dạng tin nhắn gửi

Con số
Tên
Hình minh họa
Mã số
Nhận xét
1
STX0
Cờ bắt đầu tin nhắn
55 (h)

2
CMD
Lệnh Word
Xem Bảng 3

3
Len
Độ dài dữ liệu
Số lượng tất cả các byte ngoại trừ dấu hiệu bắt đầu, từ lệnh và kiểm tra

4
Datah
Tham số


5
đến


6
Chk
Kiểm tra XOR
Ngoài các byte tương đương, các byte khác là độc quyền hoặc
