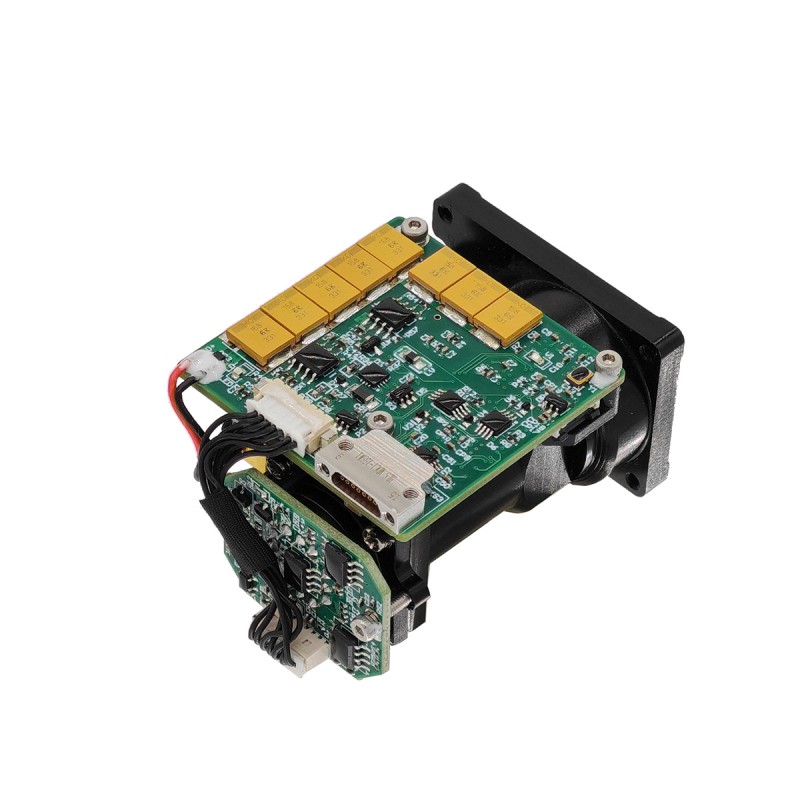

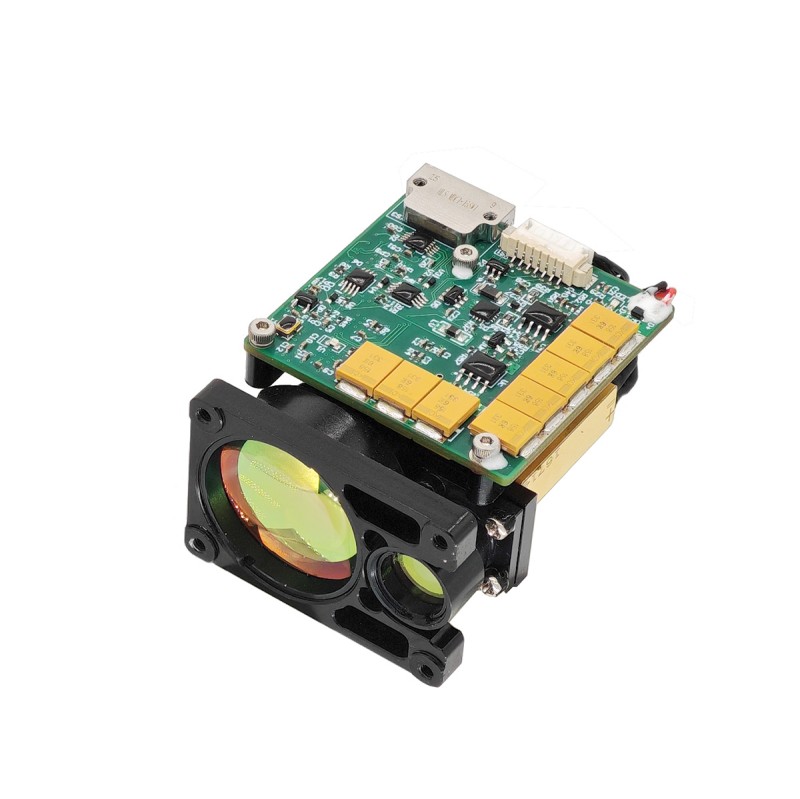

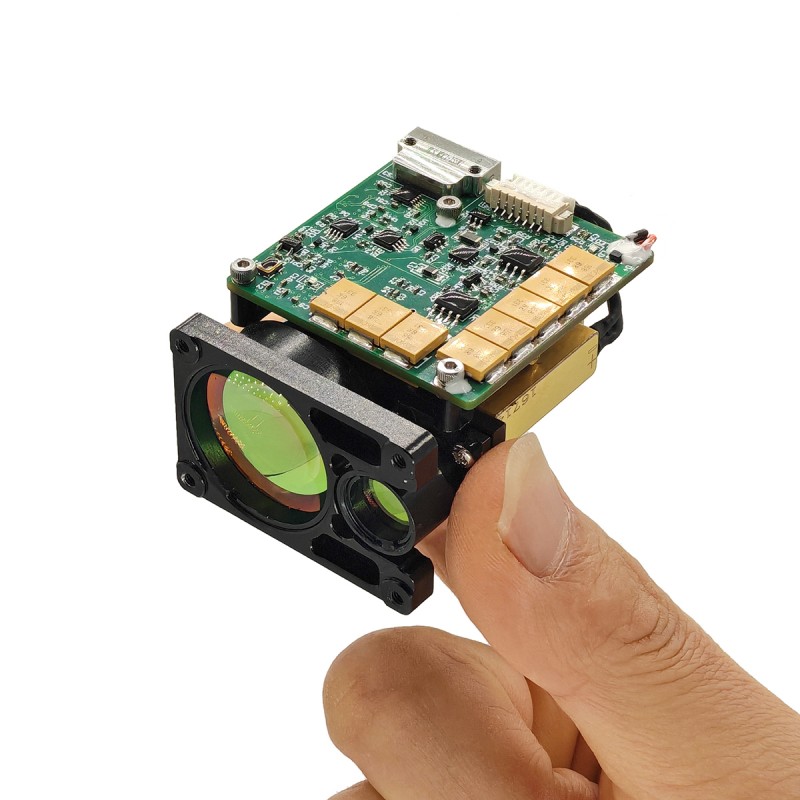

Mô-đun laser an toàn bằng mắt 5km

STA-B0510X là mô-đun đo khoảng cách laser an toàn bằng mắt của con người, có thể phát hiện khoảng cách mục tiêu và truyền khoảng cách đo đến máy tính trên thông qua giao tiếp nối tiếp. Tầm nhìn ≥ 15km, độ phản xạ mục tiêu ≥ 0,3, độ ẩm ≤ 80%, xe (2,3m × 2,3m mục tiêu NATO) trong khoảng cách ≥5km; tối đa dao động.

Gửi yêu cầu

Mô tả Sản phẩm

Chức năng chính

(1) phạm vi đơn và liên tục phạm vi;
(2) trả lời các lệnh phạm vi laser và có thể ngừng khác nhau bất cứ lúc nào theo lệnh dừng;
(3) Dữ liệu khoảng cách đầu ra và thông tin trạng thái một lần trên mỗi xung trong quá trình đo khoảng cách;
(4) nó có thể báo cáo số lượng xung laser truyền tích lũy (không mất điện);
(5) lựa chọn khoảng cách, chỉ báo mục tiêu phía trước và phía sau;
(6) Hàm tự kiểm tra.

Giới thiệu sản phẩm

Mô -đun Rangefinder laser B0510X là máy đo tốc độ laser xung quân sự được thiết kế cho các kịch bản ứng dụng như máy bay, xe máy không người lái, xe tăng và phạm vi. Nó có kích thước nhỏ, trọng lượng nhẹ, mức tiêu thụ năng lượng thấp, hiệu suất ổn định, khoảng cách đo dài và tuổi thọ dài, an toàn mắt của con người và các lợi thế khác, đây là một thiết bị kỹ thuật quan trọng để cải thiện độ chính xác của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun LRF an toàn bằng mắt B0510X

Mục	Tham số kỹ thuật	Chỉ dẫn
Người mẫu	STA-B0510X
Bước sóng làm việc	1535 ± 5nm
An toàn mắt	Lớp 1 (IEC 60825-1)
Nhận khẩu độ	26mm
Khẩu độ phát thải	Φ14mm
Khả năng khác nhau	50m-10km
Phạm vi phạm vi	≥10000m	Phạm vi tối đa, khả năng hiển thị của người quan sát 25 km
	≥8000m	Xây dựng mục tiêu, độ phản xạ: 0,6, khả năng hiển thị của người quan sát 25 km
	≥5000m	Mục tiêu NATO
	≥3000m	Mục tiêu con người
	≥1000m	Mục tiêu UAV
Phạm vi mini	50m
Phát hiện đa mục tiêu	Tối đa 3 mục tiêu
Độ chính xác khác nhau	± 1m	3D
Tần số khác nhau	1 ~ 10Hz điều chỉnh
Tỷ lệ chính xác	≥98%
Tỷ lệ báo động sai	1%
Góc phân kỳ	≤0,5mrad
Giao diện giao tiếp	Rs422 / rs232 / ttl
Điện áp	DC18 ~ 32V
Sức mạnh làm việc	≤1.2w (@1Hz)	Kiểm tra nhiệt độ bình thường
sức mạnh chờ	≤0,5W	Kiểm tra nhiệt độ bình thường
Sốc cơ học	75g, 1ms
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-45+70
Độ tin cậy	MTBF ≥ 1500H
Kích cỡ	≤65mm × 35mm × 44mm
Cân nặng	≤75g
Chức năng chính		Mục tiêu đầu tiên và cuối cùng, phạm vi đa mục tiêu, chọn lọc khoảng cách

Ghi chú:

1) kích thước mục tiêu NATO 2,3 m × 2,3 m; Kích thước mục tiêu của con người 0,5 m × 1,7 m; Kích thước mục tiêu UAV 0,2 m × 0,3 m; Độ phản xạ 30%, Tầm nhìn của người quan sát được 15km

Giao diện cài đặt cấu trúc

Giao diện bên ngoài

Mô hình kết nối: MDC1-15SW1
Số pin	Sự định nghĩa	Chức năng	Nhận xét
1	Vee	Đầu vào năng lượng dương	DC18-36V
2	GND	Sức mạnh đầu vào mặt đất
3	Rs422_t/r+	RS485+/rs422 Gửi tích cực
4	Rs422_t/r-	RS485+/rs422 Gửi Nagative
5	Rs422_rxd-	RS422 nhận được âm
6	Rs422_rxd+	RS422 nhận được tích cực
7	RS232-TX	RS232 Gửi
8	RS232-RX	RS232 tiếp quản
9	TTL-TX	TTL gửi	3.3v
10	TTL-RX	TTL tiếp quản	3.3v
11	GND	nơi giao tiếp
12	NC	Luân phiên
13	NC	Luân phiên
14	NC	Luân phiên
15	NC	Luân phiên

Khả năng thích ứng môi trường

a) Nhiệt độ làm việc ： -40+60.
b) Nhiệt độ lưu trữ -45+70.
C) Rung ngẫu nhiên: 15 ～ 2000Hz, 3 hướng. Các điều kiện thử nghiệm cụ thể được thể hiện trong Bảng 1.

Bảng 1 Điều kiện kiểm tra rung ngẫu nhiên

Số seri	Dải tần (Hz)	Mật độ phổ gia tốc (G2/Hz)	Thời gian rung (phút)
1	15 ～ 190	0.01	Rung theo mọi hướng 15 phút
2	190 ～ 210	0.1
3	210 380	0.01
4	380 ～ 420	0.025
5	420 2000	0.01

Các mô -đun phạm vi OEM/ODM và các giải pháp tùy chỉnh

B0510X được thiết kế cho các bộ tích hợp hệ thống đang tìm kiếm một giải pháp khác nhau, mạnh mẽ và nhỏ gọn bằng laser. Nó cung cấp hiệu suất đáng tin cậy trong một loạt các ứng dụng.

Nó rất nhỏ, cực kỳ ánh sáng, có mức tiêu thụ điện năng thấp và có thể được đo trong một khoảng cách xa. Nó phù hợp cho các thiết bị cầm tay (hình ảnh nhiệt), ứng dụng lắp vũ khí, hệ thống di động và bộ cảm biến nhẹ và xe trên không hoặc không người lái.
