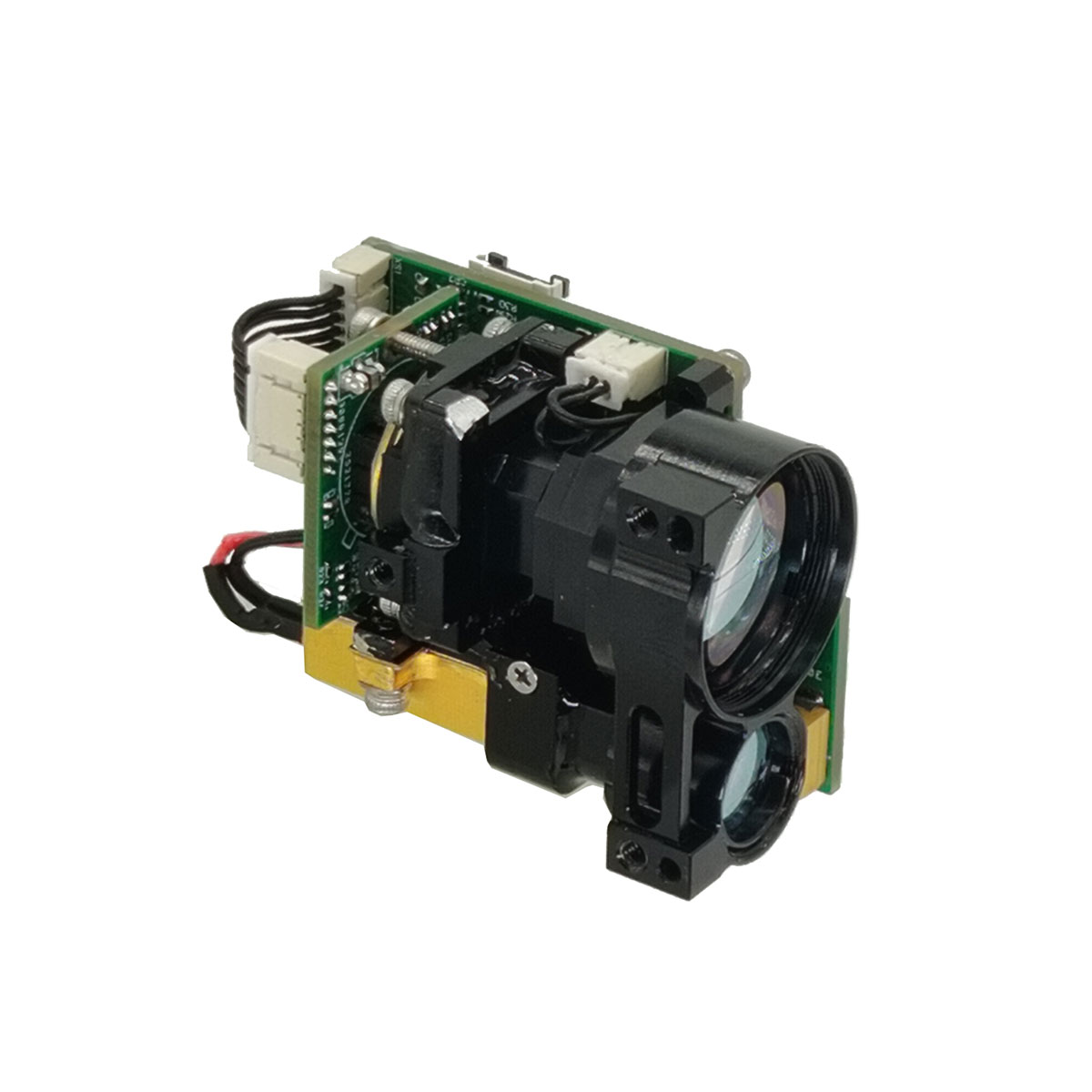

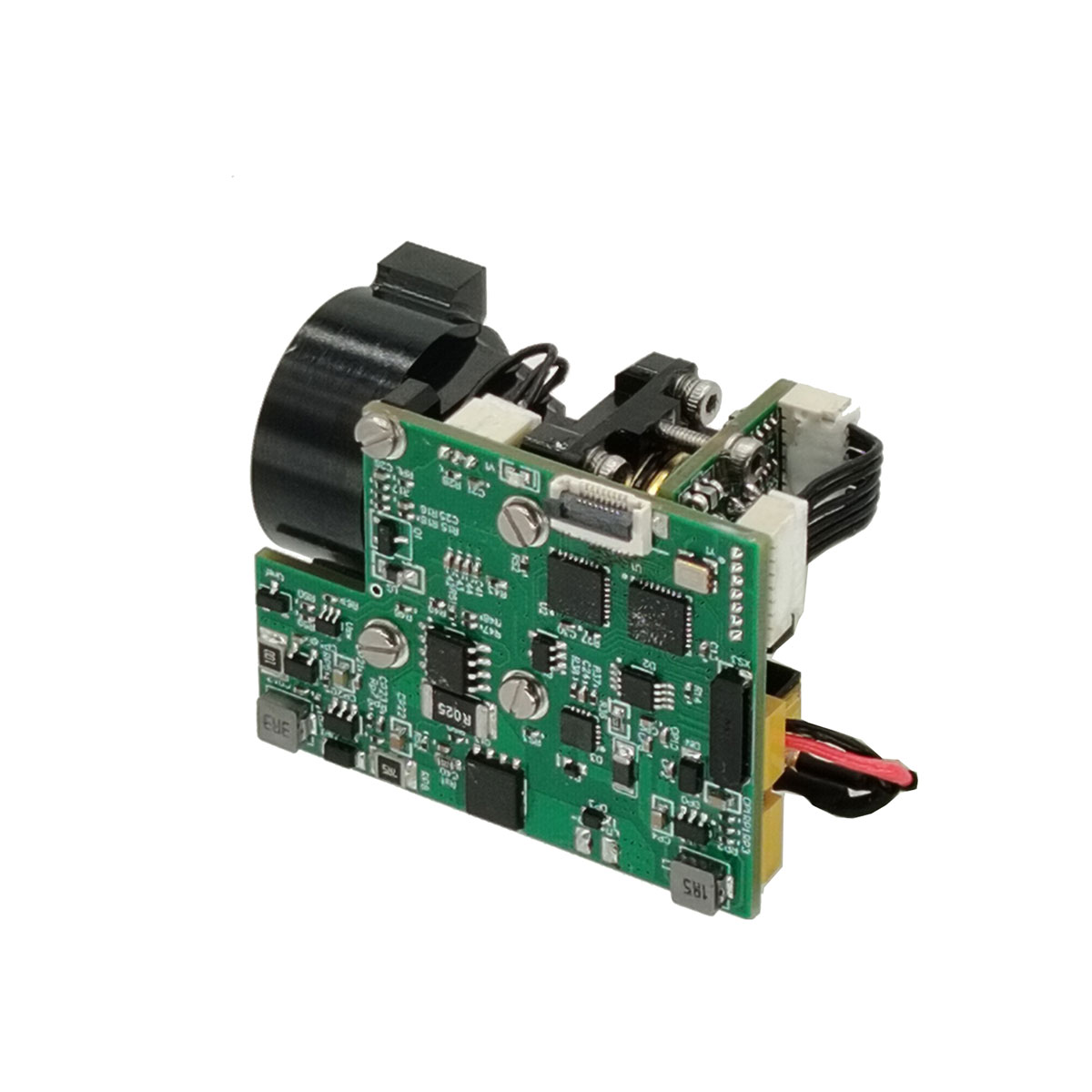

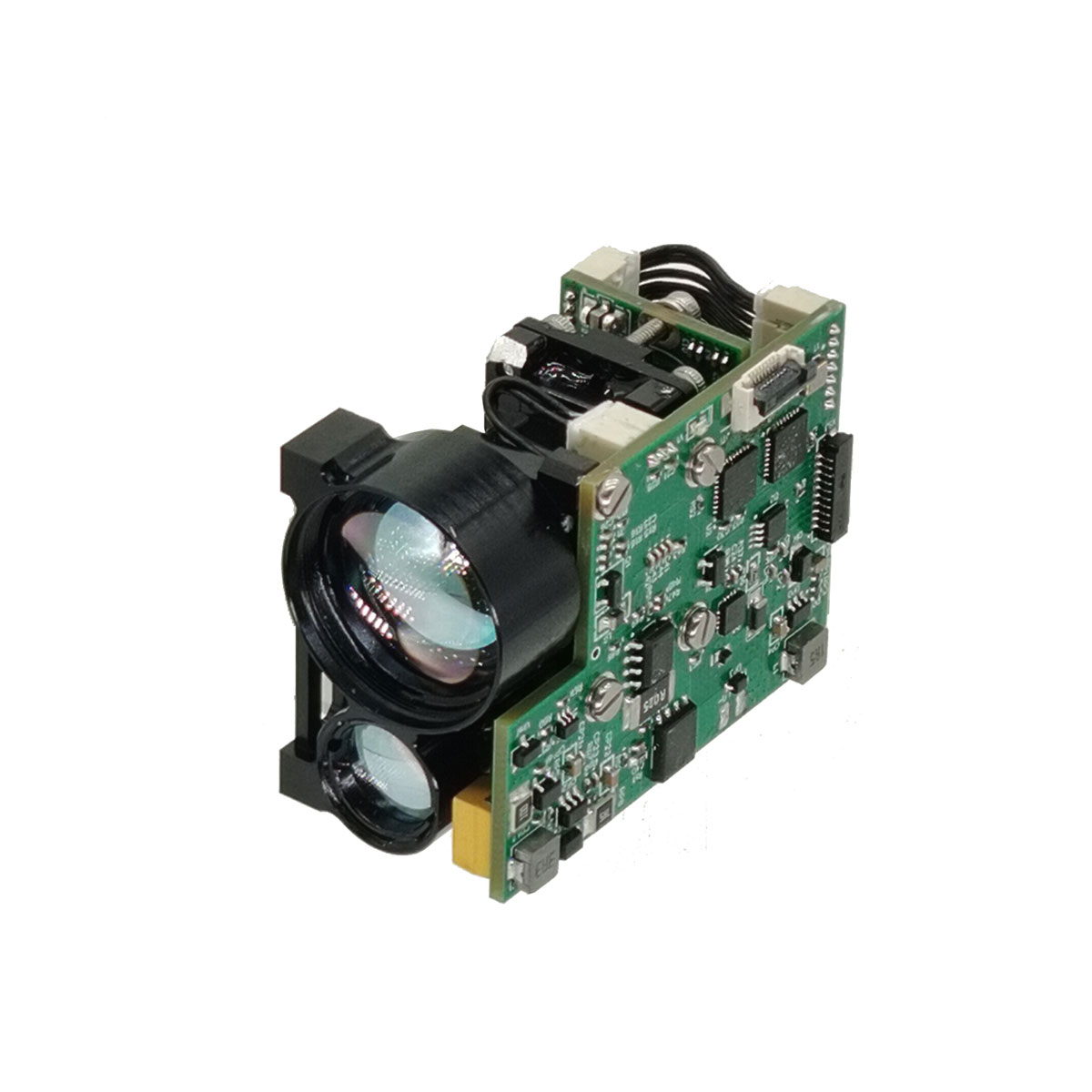

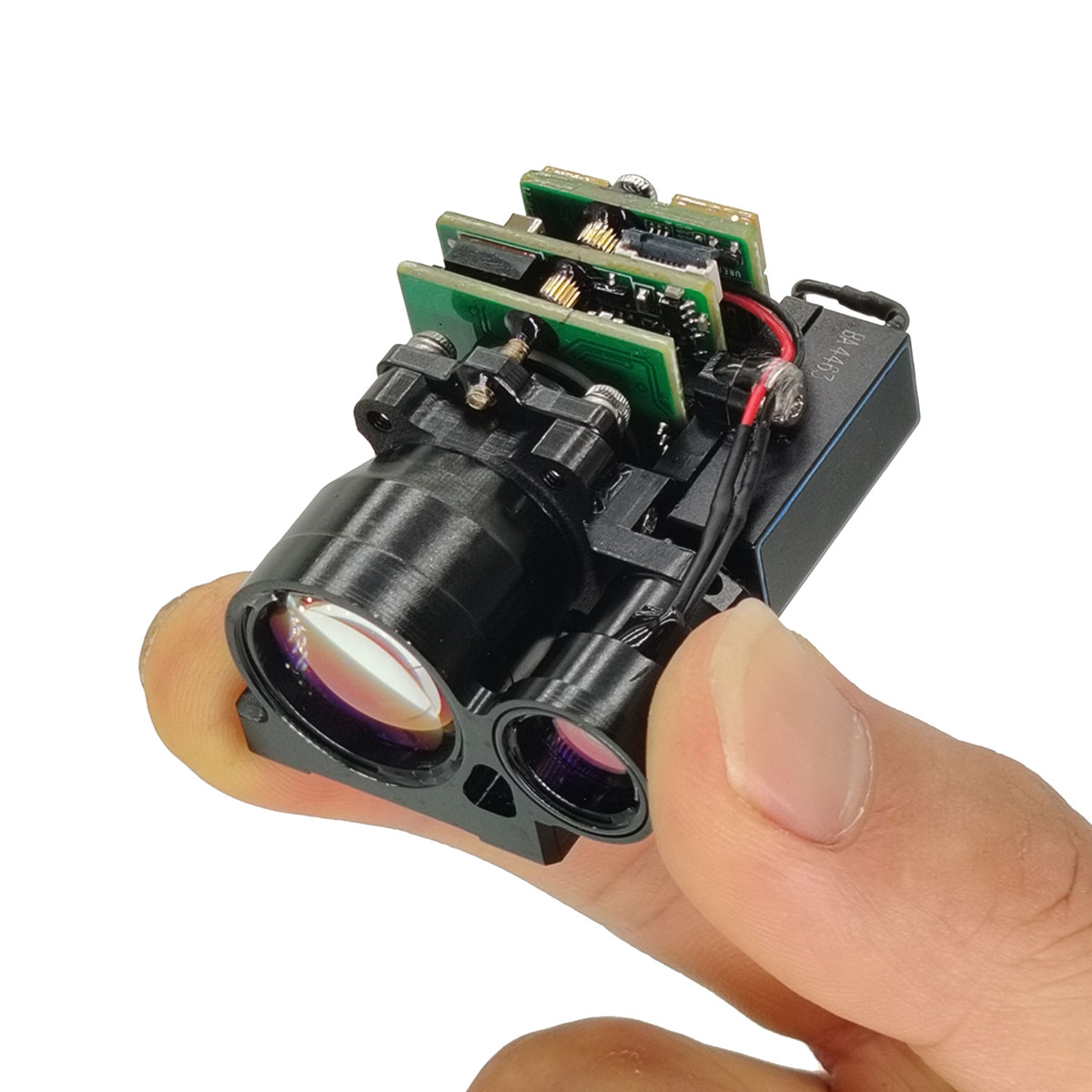

Mô -đun laser 4km mô -đun cho pod UAV

Mô-đun mô-đun Laser 4km Sta-H0407X cho UAV POD áp dụng thành phần laser thủy tinh Erbium 1535nm tự phát triển, có các tính năng của phạm vi dài, tiêu thụ năng lượng thấp, kích thước nhỏ và an toàn mắt người.

Người mẫu:STA-H0407X

Gửi yêu cầu

Mô tả Sản phẩm

Hiệu suất phạm vi: 4000m (mục tiêu 2.3x2,3m), 7000m (phạm vi tối đa)
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤ 57g

Mô -đun laser 4km mô -đun cho các tính năng kỹ thuật của UAV Pod

1. Thiết kế cấu hình tích hợp và cài đặt niêm phong đa điểm mặt trước, khả năng chống cân bằng mạnh mẽ, độ bền cao, tuổi thọ dài, an toàn mắt;
2. Sử dụng công nghệ thiết kế quang không nhận nhiệt, với khả năng ức chế tiếng ồn quang học tốt, hiệu suất gần khoảng cách và hiệu suất quang nhiệt độ cao và thấp;
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm

Mục	Chỉ mục
Người mẫu	STA-H0407X
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	20-7000m
Hiệu suất phạm vi	7000m	Phạm vi tối đa
	5500m	Mục tiêu lớn, độ phản xạ: 60%, Tầm nhìn của người quan sát 15 km
	4000m	2,3 × 2,3 m Kích thước mục tiêu, Độ phản xạ: 30%, Tầm nhìn của người quan sát 10 km
	1800m	Kích thước mục tiêu 1 × 1 m, độ phản xạ: 10%, khả năng hiển thị của người quan sát 10 km
Giao diện giao tiếp	RS422 / TTL (có thể tùy chỉnh)
Độ ẩm	≤ 60%
Độ chính xác khác nhau	± 1m
Tỷ lệ chính xác	≥98%
Góc phân kỳ	≤0,5mrad
Tần số khác nhau	1 ~ 10Hz
Kích cỡ	≤48,5mm × 36mm × 26mm
Điện áp	5V
Tiêu thụ năng lượng	Tiêu thụ năng lượng dự phòng ≤1W. Tiêu thụ năng lượng định mức ≤1,6W. Tiêu thụ năng lượng cao nhất ≤4W
Nhiệt độ làm việc	-40+70
Nhiệt độ lưu trữ	-50+75
Cân nặng	≤57g

Các ứng dụng cho mô-đun laser STA-H0407X

Hình ảnh nhiệt, tầm nhìn ban đêm và các thiết bị di động cầm tay khác
Hệ thống quan sát và giám sát biên giới
Bộ dụng cụ cảm biến cho vỏ UAV và UGV

Chế độ phạm vi và thời gian khác nhau

a) Thời gian phạm vi liên tục tối đa duy nhất: ≥35 phút;
b) Thời gian khoảng thời gian tối đa để đo khoảng cách liên tục một lần nữa: ≤15s.
Độ ổn định của trục quang laser ≤ 0,1Mrad (phạm vi nhiệt độ đầy đủ);
Không song song của trục quang laser với tham chiếu cài đặt ≤0,25mrad;

Giao diện cài đặt cấu trúc

Giao diện điện

Giao diện giao tiếp truyền thông rs422/TTL;
Tỷ lệ baud: 115200;
Bit dữ liệu: 8;
Bắt đầu bit: 1;
Dừng bit: 1;
Bit chẵn lẻ: Không có;
b) đầu nối bên ngoài;
Phía trên máy tính trên thực hiện thử nghiệm liên kết chéo với đầu nối DF52-10S-0.8 ở phía RangeFinder thông qua đầu nối DF52-10P-0.8C.

Bảng 1 định nghĩa pin

Ghim	Cấp	Đặc điểm điện định nghĩa	Nhận xét
P-1	Vin+	Đầu vào năng lượng tích cực	Cung cấp điện
P-2	VTN+	Đầu vào năng lượng tích cực
P-3	Com	Đầu vào công suất âm
P-4	Com	Đầu vào công suất âm
P-5	Rs422_txd+	Cổng đầu ra tín hiệu	Từ rangefinder đến máy tính lưu trữ
P-6	Rs422_txd-	Cổng đầu ra tín hiệu	Từ rangefinder đến máy tính lưu trữ
P-7	Rs422_rxd-	Cổng đầu vào tín hiệu	Từ máy tính máy chủ đến rangefinder
P-8	Rs422_rxd+	Cổng đầu vào tín hiệu	Từ máy tính máy chủ đến rangefinder
P-9	Phán xét	Sân giao tiếp
P-10	Swink	Cổng đồng hồ
