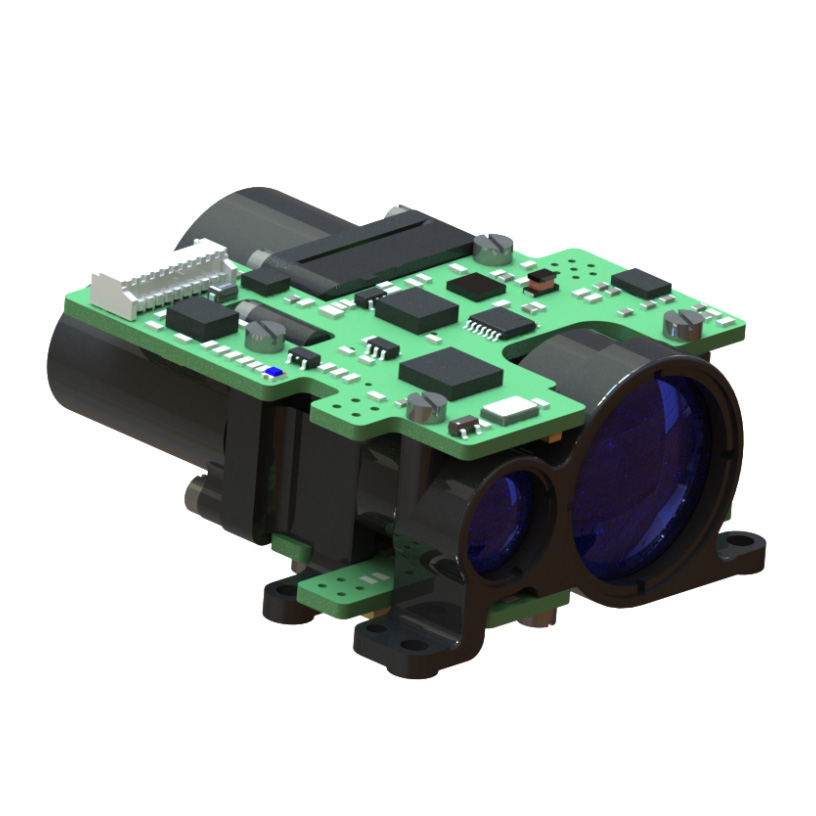

Mô -đun tìm kiếm phạm vi 4000m
  • Mô -đun tìm kiếm phạm vi 4000mMô -đun tìm kiếm phạm vi 4000m

Mô -đun tìm kiếm phạm vi 4000m

Mô-đun tìm kiếm phạm vi STA-DY0407X 4000M áp dụng mô-đun laser Erbium Glass an toàn 1535nm được phát triển độc lập bởi JioPtics, có đặc điểm của mức tiêu thụ năng lượng thấp, kích thước nhỏ, độ chính xác cao và an toàn mắt.

Người mẫu:STA-DY0407X

Gửi yêu cầu

Mô tả Sản phẩm

STA-DY0407X áp dụng mô-đun laser Erbium Glass an toàn 1535nm được phát triển độc lập bởi JIOPTICS, có đặc điểm của mức tiêu thụ năng lượng thấp, kích thước nhỏ, độ chính xác cao và an toàn mắt.

Phạm vi đo tối đa: 4000m (xe 2,3x4,6m) 7000 m (tường trắng)
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤ 75g

Tính năng sản phẩm

1. Thiết kế cấu hình tích hợp và cài đặt niêm phong đa điểm mặt trước, khả năng chống cân bằng mạnh mẽ, độ bền cao, tuổi thọ dài, an toàn mắt;
2. Sử dụng công nghệ thiết kế quang không nhận nhiệt, với khả năng ức chế tiếng ồn quang học tốt, hiệu suất gần khoảng cách và hiệu suất quang nhiệt độ cao và thấp;
3. Giao diện bên trong của mạch áp dụng quy trình kết nối trực tiếp dây hàn, chắc chắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do sự nới lỏng, oxy hóa và hơi nước của đầu nối, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm

Mục Chỉ mục
Người mẫu STA-DY0407X
Bước sóng hoạt động 1535nm ± 10nm
Phạm vi phạm vi 50-7000m
Khả năng khác nhau 7000m Mục tiêu lớn, khả năng hiển thị ≥ 16km
4000m Tầm nhìn ≥ 8km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 4,6m
Độ ẩm ≤ 60%
Độ chính xác khác nhau ± 1m
Tỷ lệ chính xác ≥98%
Góc phân kỳ ≤0,5mrad
Tần số khác nhau Một lần, 1Hz, 5Hz
Kích cỡ ≤57mm × 50mm × 30 mm
Điện áp 10V ~ 14V
Tiêu thụ năng lượng làm việc Tiêu thụ năng lượng trung bình: 3W 3W
Tiêu thụ năng lượng dự phòng ≤1w
Nhiệt độ làm việc -40+60
Nhiệt độ lưu trữ -50+70
Cân nặng ≤75g

Giao diện cài đặt cấu trúc



Mô -đun tìm kiếm phạm vi 4000m nổi bật

● Nhẹ chỉ với 130 g
● Đo mạnh lên tới 10 km
● Chịu được các cú sốc vũ khí khắc nghiệt nhất lên tới 1600g
● Tiêu thụ điện năng cực kỳ thấp
● Độ chính xác đo cao 1 m
● Phạm vi nhiệt độ hoạt động rộng từ 40 ° C đến +65 ° C

Ứng dụng

● Thiết bị gắn vũ khí
● Thiết bị cầm tay
● Hệ thống quan sát và giám sát
● Bộ cảm biến cho UAV và UGV

Chỉ số hiệu suất sản phẩm

HIỆU SUẤT
Phạm vi tối đa 10000m
Hiệu suất phạm vi trên mục tiêu Beamfilling
Độ phản xạ: 60%, Tầm nhìn của người quan sát 25 km
8000m
Hiệu suất phạm vi trên kích thước mục tiêu 2,3 ​​× 2,3 m
Độ phản xạ: 30%, Tầm nhìn của người quan sát 25 km
7000m
Hiệu suất phạm vi trên kích thước mục tiêu 1 × 1 m
Độ phản xạ: 10%, Tầm nhìn của người quan sát 25 km
6000m
Phạm vi tối thiểu 20m
Độ chính xác phạm vi ± 1m
Tỷ lệ lặp lại 1-10Hz
Phát hiện nhiều mục tiêu 3 mục tiêu
Bước sóng 1535nm
Sự khác biệt 0,5mrad
An toàn mắt trên IEC 60825-1 Laser Lớp 1
Đặc điểm môi trường
Phạm vi nhiệt độ hoạt động -40 ~+65
Phạm vi nhiệt độ lưu trữ -50 ℃ ~+75
Sốc (nửa sin) ở 0,6 ms trong hướng x-, y- và z 1000g
Đặc điểm vật lý
Cân nặng ≤130g
Kích thước (chiều dài/chiều rộng/chiều cao) ≤87mm*58mm*43mm
Giao diện
Giao diện giao tiếp UART (mức LVCMOS 3,3 V) rs422
Cung cấp điện 4,5V ~ 12V

Kích thước
