Mô -đun laser 3km

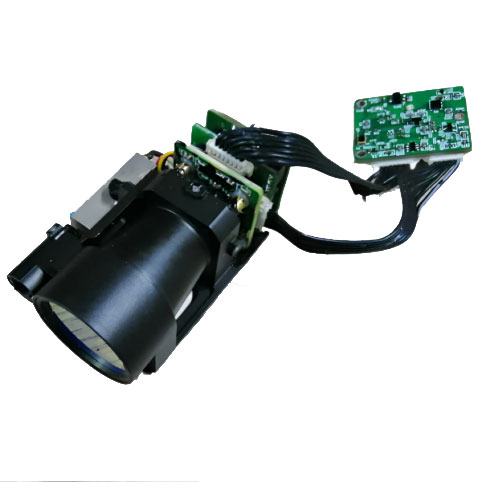

Mô -đun mô -đun laser 3km JIOPTICS STA0305 được thiết kế đặc biệt để tích hợp OEM và có thể cung cấp phép đo chính xác cho các hệ thống điều khiển hỏa lực, máy bay/UAV, xe tăng/UGA, tàu, hệ thống giám sát biên giới và các ứng dụng khác.
Phạm vi tối đa ≥ 8000m
Phạm vi 2,3 × 2,3m Kích thước mục tiêu ≥3000m
Độ chính xác đo khoảng cách ± 1m
Đo lường độ chính xác ≥ 98%
Trọng lượng ≤ 79g

Người mẫu:STA0305

Gửi yêu cầu

Mô tả Sản phẩm

Tham số kỹ thuật mô -đun laser 3km laser

Mục	Tham số kỹ thuật
Bước sóng làm việc	1,54μm ± 0,02μm
Phạm vi SCOE	30m ~ 3000m
Sự vật	Tầm nhìn không dưới 8km trong điều kiện tầm nhìn và khoảng cách của xe (mục tiêu 2,3m × 2,3m) là ≥3000m
Chức năng chính	Phạm vi đơn lẻ và liên tục
	Chỉ định mục tiêu ba mục tiêu và mục tiêu phía trước và phía sau
	Hàm tự kiểm tra (bao gồm: nhiệt độ APD hiện tại, giá trị điện áp cao, điện áp bên trong, giá trị vùng mù)
	Có thể nhận ra chức năng đánh thức dự phòng bằng cách sửa đổi giao diện TTL
Độ chính xác khác nhau	± 1m
Tần số liên tục	0,5Hz-10Hz
Tỷ lệ chính xác	≥98%
Khẩu độ rõ ràng hiệu quả	25 mm
Số lượng xung laser được bắn giữa lỗi trung bình (MNBF)	≥1 × 106 lần
Điện áp	DC5V
Tiêu thụ năng lượng làm việc	≤2w (@1Hz)
Standby power consumption	≤0,5W
Kích cỡ	41mm × 32mm × 69mm
Cân nặng	<79g
Phương pháp làm mát	Làm mát dẫn
Nhiệt độ làm việc	-40+65
Nhiệt độ lưu trữ	-55+70

Kịch bản ứng dụng

Các mô -đun phạm vi laser jioptics được sử dụng rộng rãi trong các cảnh quân sự hoặc dân sự (xe máy không người lái, vỏ quang điện, thiết bị hình ảnh nhiệt, v.v.). Trong môi trường thách thức nhất, hiệu suất cao và độ tin cậy cao đóng vai trò quan trọng.

Giao diện điện

Mô hình kết nối điện: Molex-532610771; Định nghĩa chi tiết của giao diện điện như sau:

Định nghĩa giao diện Bảng 1

Ghim	Sự định nghĩa	Chức năng	Nhận xét
1	RS422 RX+	Nhận nối tiếp+	Máy tính chủ cho máy tính laser rangefinder
2	Rs422 rx-	Nhận cổng nối tiếp-	Máy tính chủ cho máy tính laser rangefinder
3	Rs422 tx-	Gửi nối tiếp-	Laser rangefinder để lưu trữ máy tính
4	RS422 TX+	Gửi nối tiếp+	Laser rangefinder để lưu trữ máy tính
5	GND	Cổng nối tiếp
6	VCC 5V	5V đầu vào dương
7	GND	5V đầu vào âm

Kích thước cấu trúc (cần thiết cho hình ảnh như vậy của từng sản phẩm)

Giao thức truyền thông

Việc truyền dữ liệu giữa RangeFinder và máy chủ bao gồm các nội dung sau:
Các lệnh điều khiển: bao gồm bắt đầu, phạm vi liên tục, phạm vi đơn, lệnh truy vấn, v.v.
Dữ liệu loopback: bao gồm thông tin khoảng cách, nhiệt độ môi trường, trạng thái tìm kiếm phạm vi, v.v ... Trao đổi dữ liệu giữa máy đo khoảng cách và máy tính chủ áp dụng 422 bus. Giao thức truyền thông phần mềm cụ thể như sau:
Định dạng giao tiếp: 422 giao tiếp, tốc độ baud 115200bps (có thể được thay đổi theo yêu cầu của khách hàng);
Định dạng dữ liệu: Dữ liệu 8 bit, một bit bắt đầu, một bit dừng, không kiểm tra chẵn lẻ, dữ liệu bao gồm byte tiêu đề, phần lệnh, độ dài dữ liệu, phần tham số, kiểm tra byte;
Chế độ giao tiếp: Điều khiển chính và máy đo khoảng cách áp dụng chế độ giao tiếp nô lệ chính, điều khiển chính gửi các lệnh điều khiển đến máy đo khoảng cách và máy đo khoảng cách nhận và thực hiện các hướng dẫn. Ở trạng thái phạm vi, RangeFinder gửi lại dữ liệu và trạng thái của máy đo tốc độ đến máy tính trên theo chu kỳ khác nhau. Định dạng giao tiếp và nội dung lệnh được hiển thị trong bảng sau.

Master gửi

Định dạng tin nhắn gửi như sau:

STX0

CMD

Len

Data1h

Data1l

Chk

Bảng 2 Mô tả định dạng tin nhắn gửi

Con số	Tên	Hình minh họa	Mã số	Nhận xét
1	STX0	Cờ bắt đầu tin nhắn	55 (h)
2	CMD	Lệnh Word	Xem Bảng 3
3	Len	Độ dài dữ liệu	Số lượng tất cả các byte ngoại trừ dấu hiệu bắt đầu, từ lệnh và kiểm tra
4	Datah	Tham số	Số lượng tất cả các byte ngoại trừ dấu hiệu bắt đầu, từ lệnh và kiểm tra
5	đến	Tham số
6	Chk	Kiểm tra XOR	Ngoài các byte tương đương, các byte khác là độc quyền hoặc
