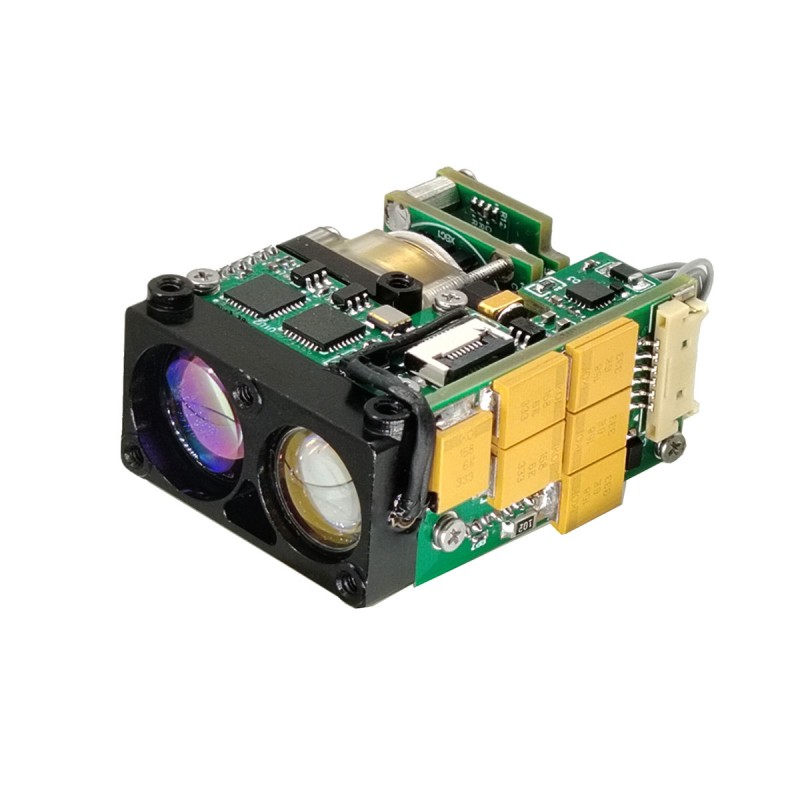

Mô-đun laser an toàn bằng mắt 3km

STA-B30X là mô-đun đo khoảng cách laser an toàn bằng mắt của con người, có thể phát hiện khoảng cách mục tiêu và truyền khoảng cách đo đến máy tính trên thông qua giao tiếp nối tiếp. Tầm nhìn ≥ 12km, độ phản xạ mục tiêu ≥ 0,3, độ ẩm ≤ 80%, xe (2,3m × 2,3m mục tiêu) khoảng cách 3km.

Gửi yêu cầu

Mô tả Sản phẩm

Chức năng chính

(1) phạm vi đơn và liên tục phạm vi;
(2) trả lời các lệnh phạm vi laser và có thể ngừng khác nhau bất cứ lúc nào theo lệnh dừng;
(3) Dữ liệu khoảng cách đầu ra và thông tin trạng thái một lần trên mỗi xung trong quá trình đo khoảng cách;
(4) nó có thể báo cáo số lượng xung laser truyền tích lũy (không mất điện);
(5) lựa chọn khoảng cách, chỉ báo mục tiêu phía trước và phía sau;
(6) Hàm tự kiểm tra.

Chỉ số hiệu suất sản phẩm

Mục	Tham số kỹ thuật	Chỉ dẫn
Người mẫu	STA-B30X
Bước sóng làm việc	1535 ± 5nm
An toàn mắt	Lớp 1 (IEC 60825-1)
Nhận khẩu độ	Φ13mm
Khẩu độ phát thải	Φ13mm
Khả năng khác nhau	15-5000m
Phạm vi phạm vi	≥5000m	Các mục tiêu xây dựng lớn, độ phản xạ: 0,6, khả năng hiển thị của người quan sát 20 km
	≥3000m	Mục tiêu NATO
	≥2000m	Mục tiêu con người
	≥600m	Mục tiêu UAV
Phạm vi mini	15m
Phát hiện đa mục tiêu	Tối đa 3 mục tiêu
Độ chính xác khác nhau	± 1m	3D
Tần số khác nhau	1 ~ 10Hz điều chỉnh
Tỷ lệ chính xác	≥98%
Tỷ lệ báo động sai	1%
Góc phân kỳ	≤0,6Mrad
Giao diện giao tiếp	TTL	Giao diện rs422/rs232 có thể được tùy chỉnh
Điện áp	DC5 ~ 16V
Tiêu thụ năng lượng	≤1.2w (@1Hz)	Sức mạnh làm việc
Tiêu thụ năng lượng	≤5W	Đỉnh công suất
Độ ổn định trục quang laser	≤0,05mrad
Lỗi song song	≤0,3Mrad	Lỗi song song của trục quang để tham chiếu gắn kết
Sốc cơ học	75g, 1ms
Nhiệt độ làm việc	-40+70
Nhiệt độ lưu trữ	-55+75
Độ tin cậy	MTBF ≥ 1500H
Kích cỡ	≤43 × 31 × 16mm
Cân nặng	≤44g
Chức năng chính		Mục tiêu đầu tiên và cuối cùng, phạm vi đa mục tiêu, chọn lọc khoảng cách

Ghi chú:

1) kích thước mục tiêu NATO 2,3 m × 2,3 m; Kích thước mục tiêu của con người 0,5 m × 1,7 m; Kích thước mục tiêu UAV 0,2 m × 0,3 m; Độ phản xạ 30%, độ ẩm80%, khả năng hiển thị của người quan sát 12km

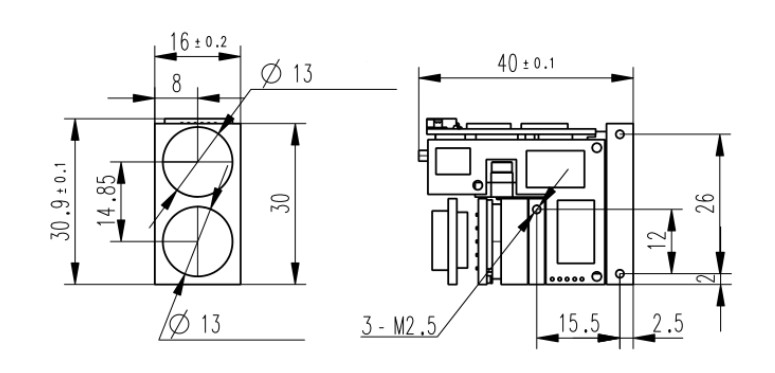

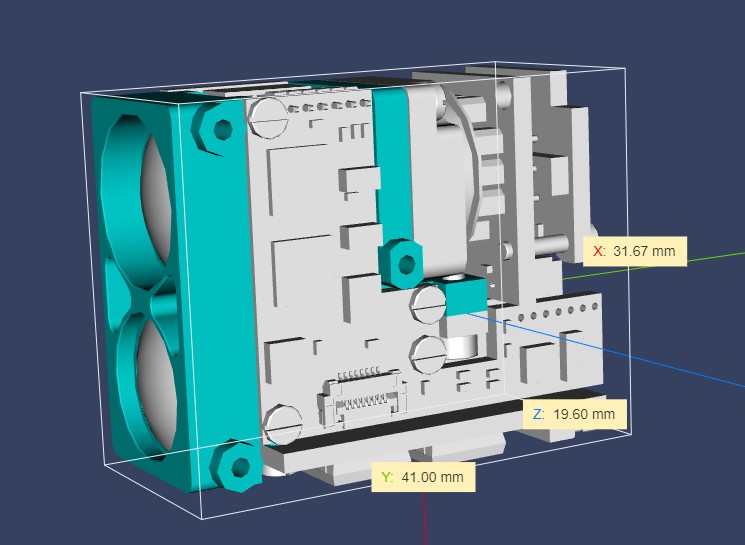

Giao diện cài đặt cấu trúc

Yêu cầu giao diện điện

Giao diện giao tiếp: UART (TTL_3.3 V), 115200 bps, 1 bit bắt đầu, 8 bit dữ liệu, 1 dừng không, không có bit chẵn lẻ;

Bảng 1 định nghĩa cốt lõi

Ghim	Sự định nghĩa	Màu sắc dòng	Ghi chú
1	Nguồn điện +	Màu đỏ	4.5-16V
2	Nguồn điện -	Đen	GND
3	POWER_ON	Trắng	Sức mạnh trên mức điều khiển TTL_3.3V, Mô -đun trên (> 2.7V), Tắt mô -đun (<0,3V)
4	UART_TX	Màu vàng	Người gửi cổng nối tiếp
5	UART_RX	Màu xanh lá	Máy thu cổng nối tiếp
6	GND	Đen	Sân vận động nối tiếp

Các mô -đun phạm vi OEM/ODM và các giải pháp tùy chỉnh

B0815X được thiết kế cho các nhà tích hợp hệ thống đang tìm kiếm một giải pháp khác nhau, mạnh mẽ và nhỏ gọn bằng laser. Nó cung cấp hiệu suất đáng tin cậy trong một loạt các ứng dụng.

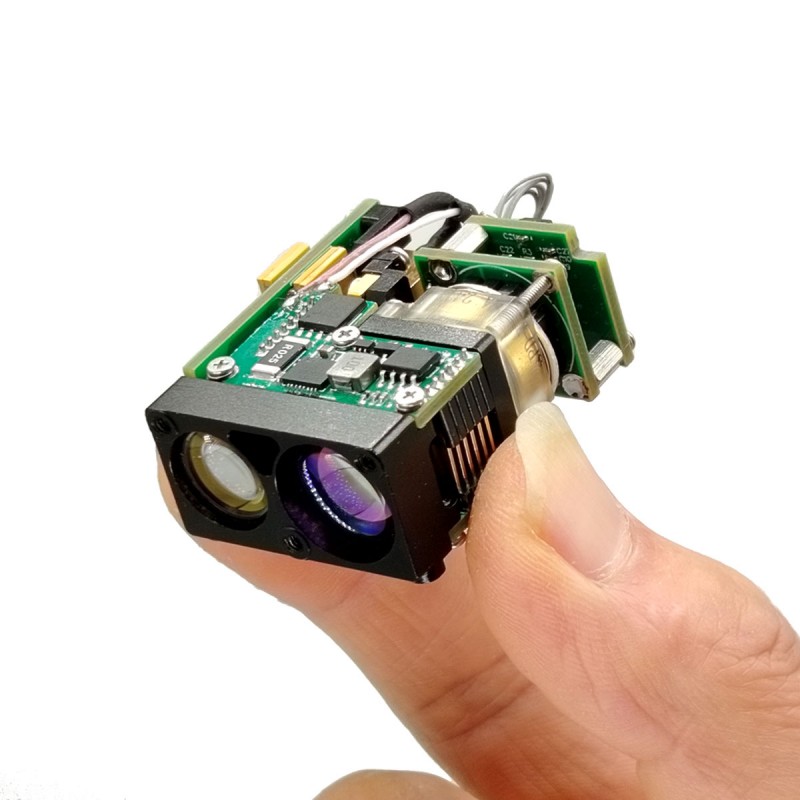

Nó rất nhỏ, cực kỳ ánh sáng, có mức tiêu thụ điện năng thấp và có thể được đo trong một khoảng cách xa. Nó phù hợp cho các thiết bị cầm tay (hình ảnh nhiệt), ứng dụng lắp vũ khí, hệ thống di động và bộ cảm biến nhẹ và xe trên không hoặc không người lái.
