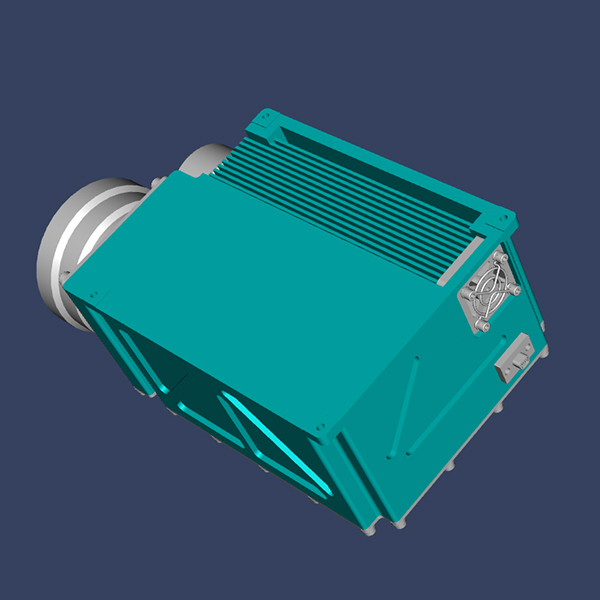

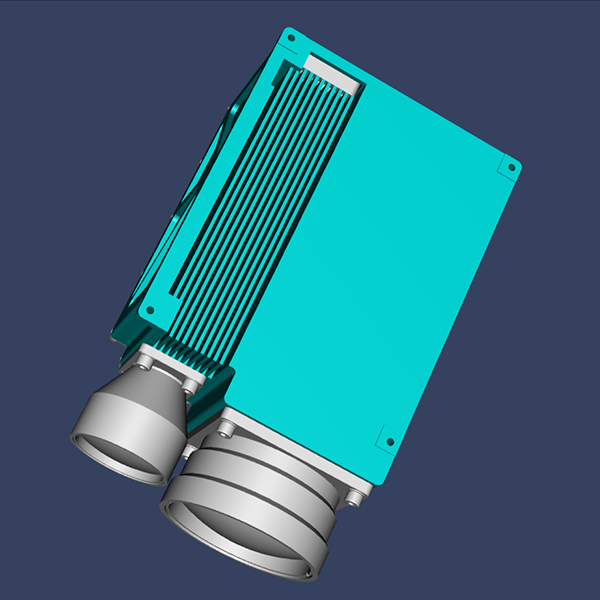

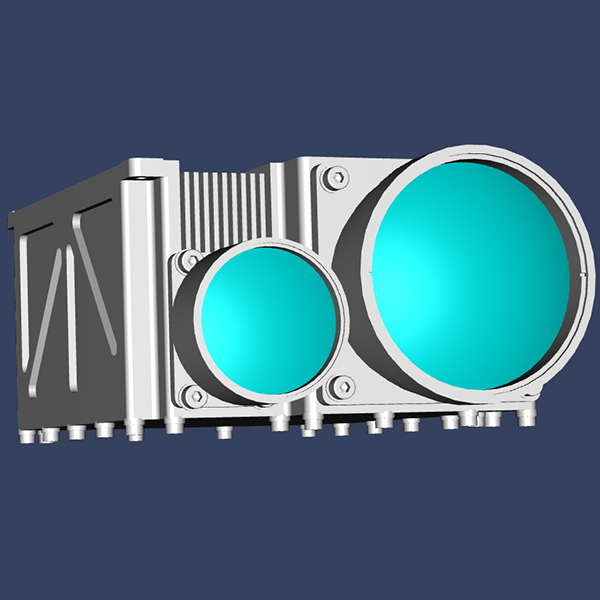

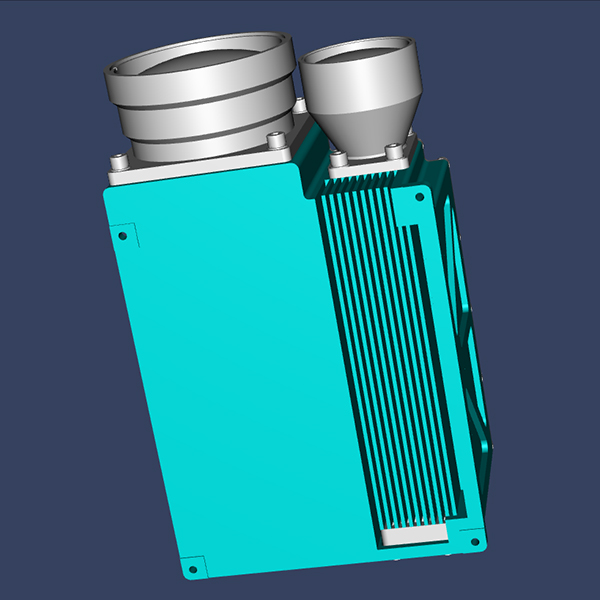

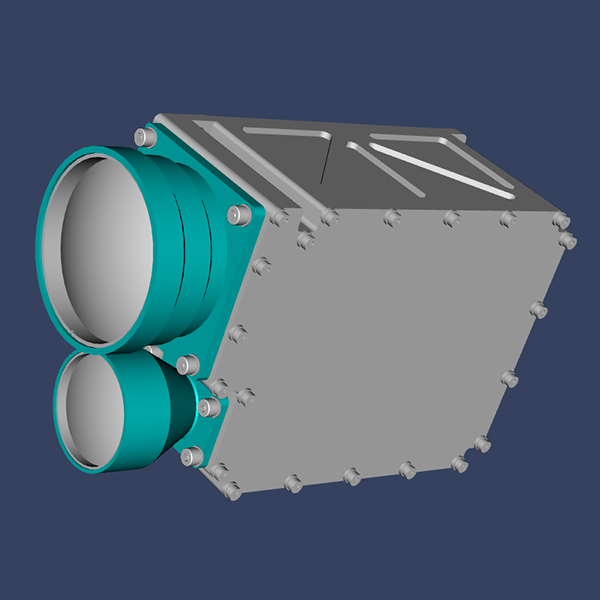

Mô-đun tìm phạm vi laser 35km

Mô-đun máy đo khoảng cách laser tầm xa M2035x là máy đo khoảng cách laser xung quân sự được thiết kế cho máy bay, phương tiện bay không người lái, xe tăng, pháo binh và các tình huống ứng dụng khác. Nó có ưu điểm là kích thước nhỏ, trọng lượng nhẹ, tiêu thụ điện năng thấp, hiệu suất ổn định, khoảng cách đo dài, tuổi thọ lâu dài, an toàn cho mắt, v.v. JIOPTICS® là một thiết bị kỹ thuật quan trọng để cải thiện độ chính xác của mục tiêu sản phẩm. Chào mừng bạn đến mua Mô-đun tìm phạm vi laser 35km từ chúng tôi.

Phạm vi đo: Tầm nhìn trong điều kiện không dưới 30km, đối với phương tiện (mục tiêu 2,3mX2,3m), hệ số phản xạ khuếch tán 0,3, khoảng cách dao động ¥20000m; Tầm nhìn trong điều kiện không dưới 35km, mục tiêu lớn, khoảng cách ¥35000m;

Người mẫu:M2035X

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

JIOPTICS

Thông số	Sự chỉ rõ	Ghi chú.
bước sóng	1570 ± 5nm
khả năng khác nhau	100m~35km
khả năng khác nhau	â¥20km(2,3m×2,3m, phương tiện phản xạ 0,3, tầm nhìn ¥30km)	Độ ẩmâ¤80%
khả năng khác nhau	â¥35km (đối với các mục tiêu lớn, tầm nhìn ¥¥35km)	Độ ẩmâ¤80%
Độ chính xác khác nhau	±3m
Phạm vi tỷ lệ lặp lại	1~10hz (có thể điều chỉnh)
Sự chính xác	¥98%
góc phân kỳ	¤0,8mrad
nhận	67mm
Phương thức giao tiếp	RS422
Cung cấp hiệu điện thế	DC18~32V
Công suất hoạt động	â¤20W(@1hz)	Thử nghiệm dưới nhiệt độ phòng
đứng gần	¤2W	Thử nghiệm dưới nhiệt độ phòng
Kích thước	¤214,3mm×125,5mm×82mm
Cân nặng	¤2.3kg
Nhiệt độ	-40â~65â
tản nhiệt	Bằng quạt

Phương thức giao tiếp

Dòng KHÔNG.	Sự định nghĩa	Ghi chú.
1	Dòng điện một chiều	Dòng điện một chiều 24V
2
3
4
5	GND (dòng điện một chiều)	24V GND
6
7
8
9	cổng nối tiếp	RS422
10	cổng nối tiếp
11	cổng nối tiếp
12	cổng nối tiếp
13	RS422
14	đồng bộ hóa	Bộ kích hoạt bên ngoài vi sai RS422, chiều rộngï¼10us
15	TỔNG HỢP-	Bộ kích hoạt bên ngoài vi sai RS422, chiều rộngï¼10us

Kích thước

Tính toán khả năng khác nhau

(1)Mục tiêu và điều kiện yêu cầu
Tầm nhìn¥30km
Độ ẩmâ¤80%
Đối với xe có kích thước 2.3m×2.3m
Hệ số phản xạ=0,3
Khả năng đi xa¥20km
(2)Phân tích và xác minh
Các thông số chính ảnh hưởng đến khả năng khác nhau là công suất cực đại của laser, góc phân kỳ, hệ số truyền và nhận, bước sóng của laser, v.v.
Đối với máy đo khoảng cách laze này, cần có công suất cực đại ¥¥1MW của laze, góc phân kỳ 0,8mrad, bước sóng 1570nm, độ truyền qua ¥¥90%, độ truyền qua ¥¥80% và độ nhận 67mm
Nó là máy đo khoảng cách laser cho các mục tiêu nhỏ, khả năng xác định khoảng cách có thể được tính theo công thức sau. Công thức phân loại cho các mục tiêu nhỏï¼

: Công suất quang có thể phát hiện

: Công suất phát của máy đo khoảng cách laser (1MW)

: Độ truyền qua (0,9)

: Truyền nhận (0,8)

: Vùng nhận quang (nhận 67mm

: Diện tích phản xạ hiệu quả của mục tiêu(5.29ã¡)

: Độ phản xạ mục tiêu (0,3)

: Hệ số suy giảm khí quyển (0,03)

: Khả năng hiển thị (theo điều kiện thử nghiệm)

: Khoảng cách đến mục tiêu
Miễn là công suất quang học có thể phát hiện được phản xạ bởi các mục tiêu lớn hơn công suất phát hiện tối thiểu, máy đo khoảng cách laze có thể xác định khoảng cách đến mục tiêu. Đối với máy đo khoảng cách laze có bước sóng 1570nm, nhìn chung, công suất tối thiểu có thể phát hiện được (M.D.S) của APD là 5×10-9W. Trong tầm nhìn 30km với khoảng cách 22km tới mục tiêu, công suất phát hiện tối thiểu thấp hơn M.D.S của APD (5×10-9W), do đó, trong điều kiện tầm nhìn 30km, máy đo khoảng cách laser có thể đo khoảng cách trong khoảng (2,3m×2,3m) mục tiêu lên tới 21~22km (có thể gần hoặc dưới 22km).
