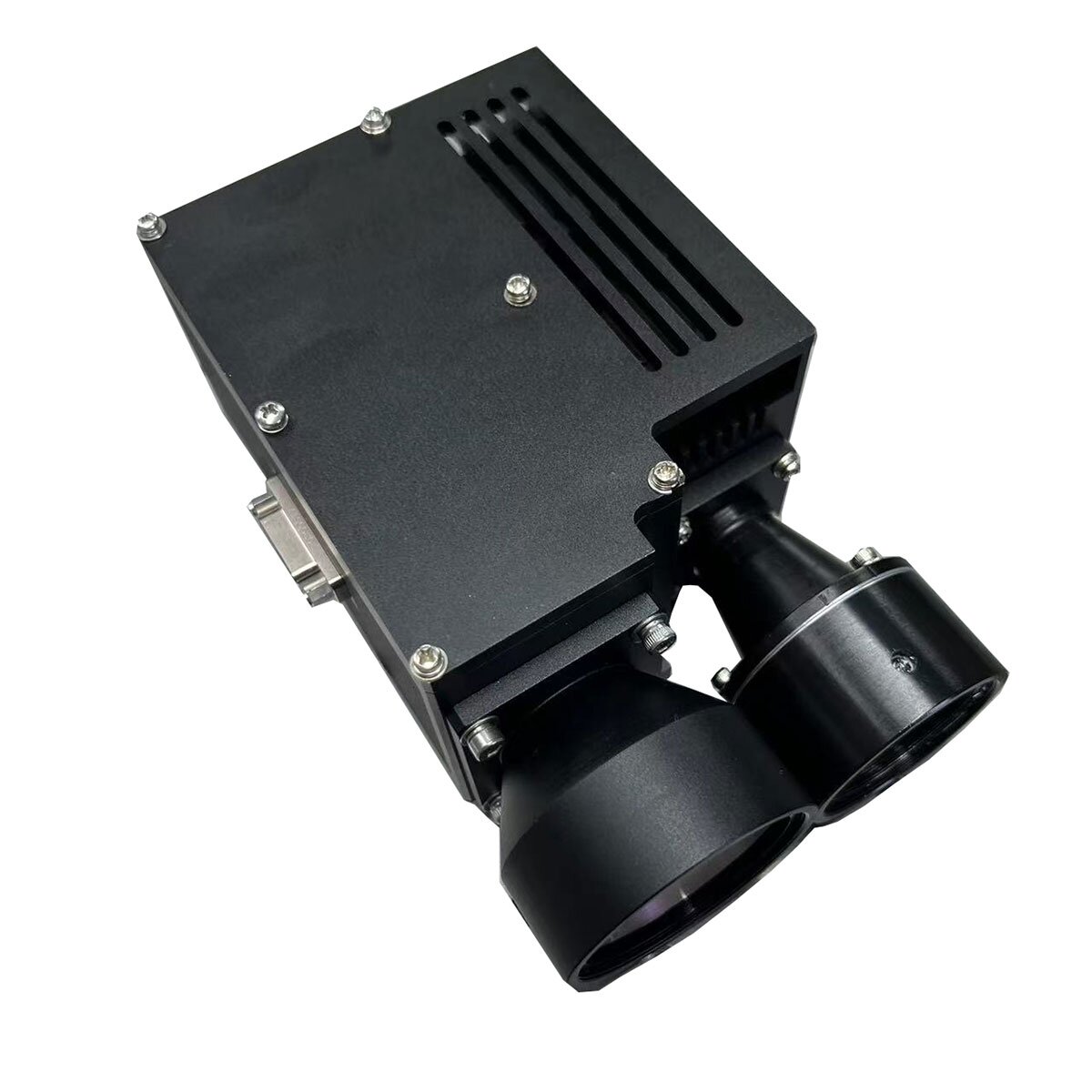

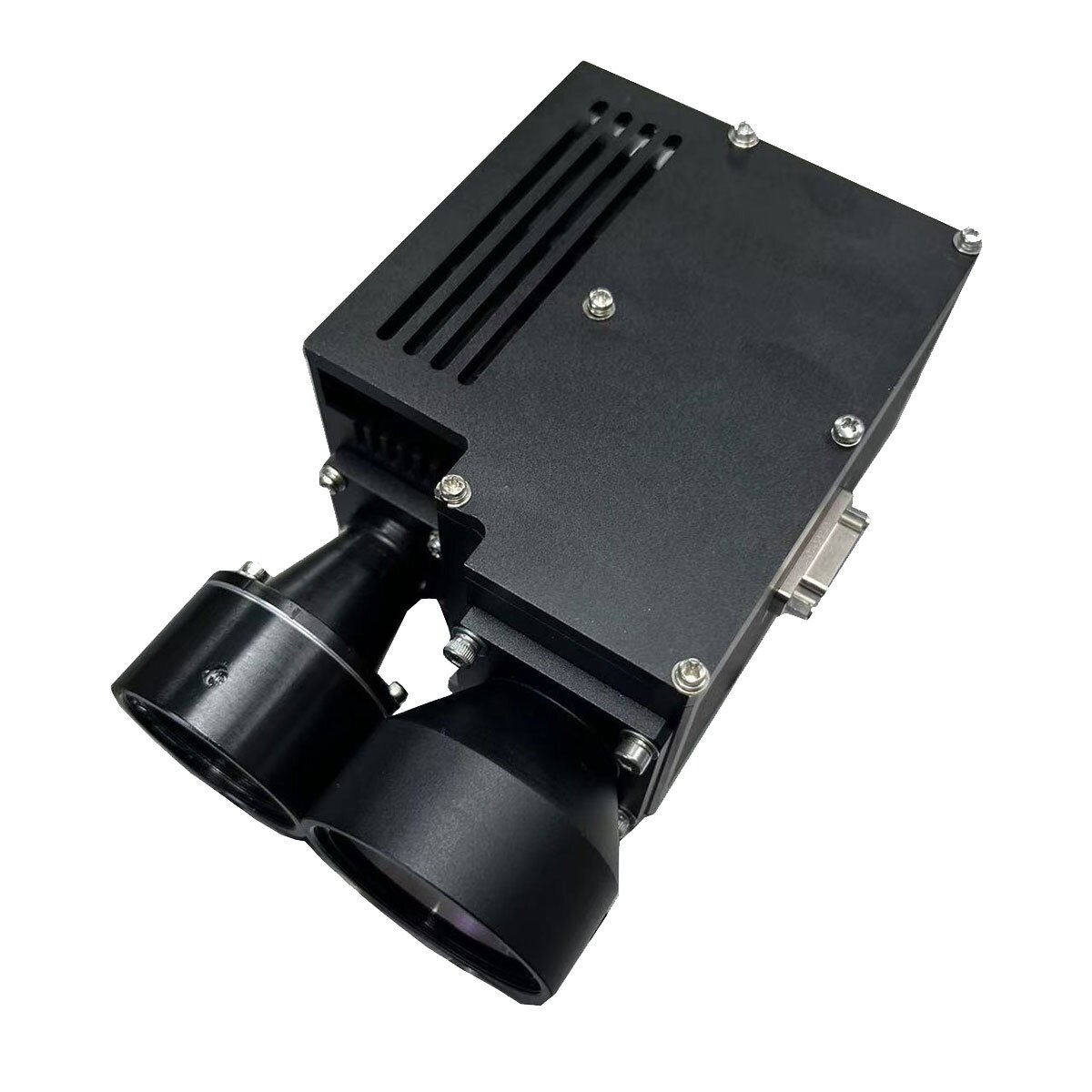

Mô-đun đo khoảng cách laser chống máy bay không người lái 1570nm 5km

Mô-đun đo phạm vi laser STA-CR5000X do nhóm Jioptics phát triển sử dụng cụm laser OPO 1570nm an toàn cho mắt. Nó có khả năng xuyên thấu khí quyển tuyệt vời, độ nhạy thấp trước sự can thiệp từ ánh sáng mặt trời, bụi và các nguồn sáng xung quanh khác, đồng thời có khả năng đo khoảng cách siêu dài trong điều kiện khí hậu phức tạp, với độ che phủ cao khiến khó phát hiện. Hiệu suất phạm vi: 5000m (Mục tiêu UAV 0,3x0,3m), 10000m (Mục tiêu NATO 2,3x2,3m) Độ chính xác dao động ± 2m Độ chính xác đo lường ≥ 98% Trọng lượng ≤ 1,2kg

Gửi yêu cầu

Mô tả Sản phẩm

Trường ứng dụng

Máy bay/máy bay không người lái

Gimbal gắn trên ô tô

Bảo vệ bờ biển

Đo khoảng cách chống máy bay không người lái

Tích hợp độ nghiêng pan bảo mật và các hệ thống khác

Chỉ số hiệu suất sản phẩm cho Mô-đun LRF an toàn cho mắt CR5000X

Mục	Thông số kỹ thuật	Chỉ dẫn
Người mẫu	STA-CR5000X
Bước sóng làm việc	1570nm
Độ rộng xung	15ns ± 5ns
An toàn cho mắt	Loại 1 (IEC 60825-1)
Nhận khẩu độ	Φ60mm
Khẩu độ phát xạ	Φ30mm
Khả năng khác nhau	200m-15km
Phạm vi khác nhau	≥20000m	Phạm vi tối đa
	≥12000m	Mục tiêu lớn, Độ phản xạ: 0,6, tầm nhìn của người quan sát 25 km
	≥20000m	mục tiêu của NATO
	≥7000m	Mục tiêu con người
	≥5000m	Mục tiêu UAV DJI Phantom 4
Phạm vi nhỏ	200m
Phát hiện đa mục tiêu	Tối đa 3 mục tiêu
Độ chính xác khác nhau	±2m	RMS
Tần số dao động	Điều chỉnh 1 ~ 10Hz
Định nghĩa giao diện	≥98%
Tỷ lệ báo động sai	1%
Góc phân kỳ	＞0,8mrad
Giao diện truyền thông	RS422	Tốc độ truyền 115200bps
Điện áp	DC 18-30V
Tiêu thụ điện năng ở chế độ chờ ở nhiệt độ bình thường	120W	Kiểm tra nhiệt độ bình thường
Công suất cực đại	120W	Kiểm tra nhiệt độ bình thường
Thời gian làm nóng trước	≤ 1 phút	Ở nhiệt độ phòng
Nhiệt độ làm việc	-40oC～+60oC
Nhiệt độ bảo quản	-55oC～+70oC
Phương pháp làm mát	Làm mát không khí
Kích cỡ	181mm × 67mm × 115mm
Cân nặng	1,2Kg
Chức năng chính	Phạm vi mục tiêu đầu tiên và cuối cùng; Phạm vi đa mục tiêu; Tính chọn lọc khoảng cách;
Thêm chức năng	a) Được trang bị chức năng tự kiểm tra; b) Đo khoảng cách mục tiêu; c) Hỗ trợ nâng cấp phần mềm và cập nhật thông số thông qua các giao diện truyền thông.

Ghi chú:

1) Kích thước mục tiêu của NATO là 2,3 m × 2,3 m; Kích thước mục tiêu của con người là 0,5 m × 1,7 m; mục tiêu UAV kích thước 0,3 × 0,3m; Độ phản xạ 30%, tầm nhìn của người quan sát ≥ 25km.

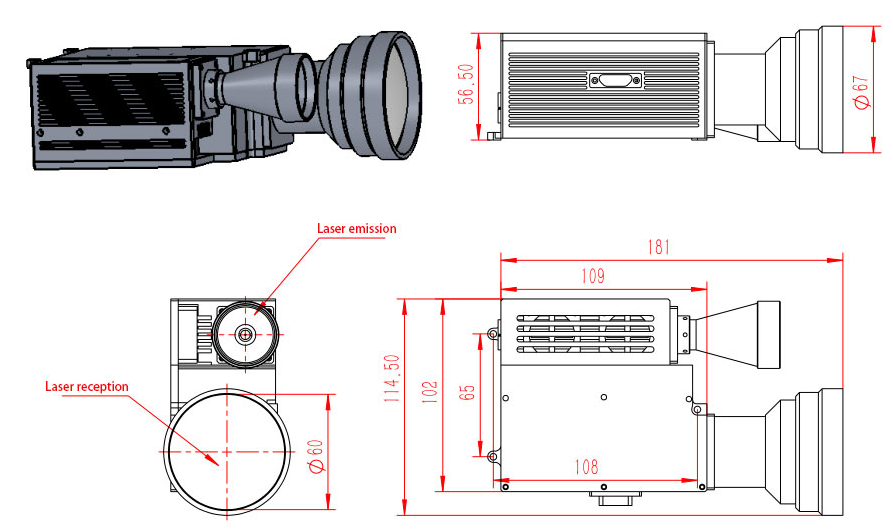

Kết cấu cơ khí

Lưu ý: Kích thước sản phẩm có thể tùy chỉnh theo yêu cầu.

Định nghĩa giao diện

Định nghĩa giao diện đầu nối Y50X-12119TKZ:

GHIM	Sự định nghĩa
1、2	24V+
9、10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Đầu vào đồng bộ bên ngoài+
15	Đầu vào đồng bộ bên ngoài-
8	Trường hợp mặt đất
3、11	Thiết bị đầu cuối chuyển đổi nguồn
14、16、17、18、19	/
