Mô -đun laser 16km 16km mô -đun

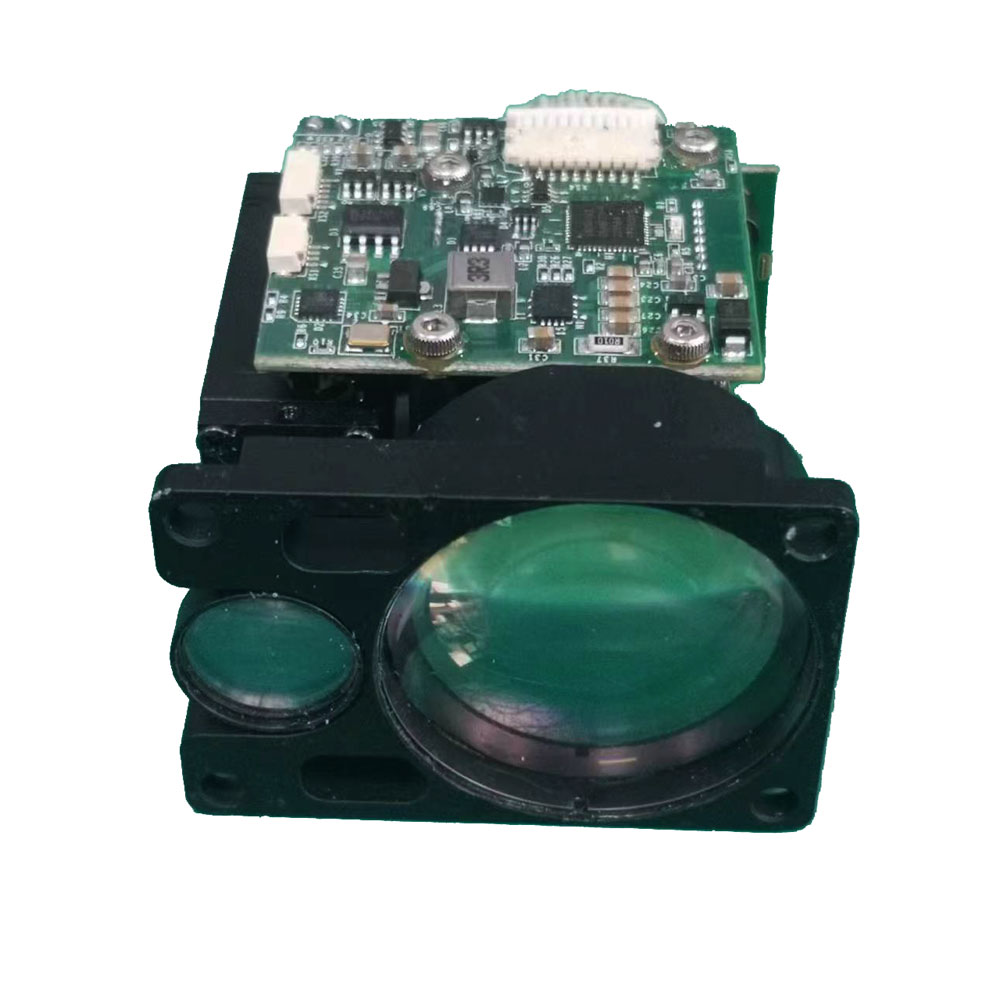

Các mô -đun Rangefinder laser 16km JIOPTICS 1535NM được thiết kế đặc biệt để tích hợp OEM và có thể cung cấp phép đo chính xác cho các hệ thống điều khiển hỏa lực, máy bay/UAV, xe tăng/UGA, tàu, hệ thống giám sát biên giới và các ứng dụng khác.
Phạm vi tối đa ≥ 16000m
Phạm vi 2,3 × 2,3m Kích thước mục tiêu ≥8000m
Độ chính xác đo khoảng cách ± 1m
Đo lường độ chính xác ≥ 98%
Trọng lượng ≤ 89,5g

Người mẫu:STA0816

Gửi yêu cầu

Mô tả Sản phẩm
Laser rangefinder là một loại dụng cụ cảm biến khoảng cách chính xác, bằng cách nhận laser hệ thống truyền thông tin và bộ điều khiển và bộ điều khiển và trình điều khiển của bộ điều khiển và vỏ (như trong hình 1) Khóa và xuất tín hiệu cờ đã được tìm kiếm vào mục tiêu, sau đó khởi động dữ liệu khoảng cách thông qua giao diện đầu ra, đến máy tính trên
Các tính năng chính của máy đo phạm vi laser là: khoảng cách phát hiện, thể tích dài, trọng lượng nhỏ và thời gian phản hồi ánh sáng Phát hiện nhanh và độ chính xác cao có thể phát hiện nhiều mục tiêu và dữ liệu khoảng cách mục tiêu đầu ra có thể được hợp nhất vào mạng truyền thông chiến trường.

Hiệu suất chính và các thông số kỹ thuật

Chiều dài sóng laser
1.535μm
Hiện tại chờ
0,065a @6V
Điện áp hoạt động
3.3V ~ 12V
Tỷ lệ báo động sai
≤1%
Tỷ lệ gần như thử nghiệm
98%
Phạm vi kiểm tra tối thiểu
30m
Phạm vi
8km (xe 2,3x2,3 m), mục tiêu lớn 16km;
Sự chính xác
± 1m
Tần suất làm việc
1 Hz, 5 Hz, khẩn cấp 10Hz;
Góc phân kỳ
≤0,4Mrad
Lựa chọn mục tiêu đầu tiên và cuối cùng
Giao diện đầu ra
Rs422
Kho
Tuổi thọ lưu trữ 12 năm
Phù hợp với môi trường
Nhiệt độ 2 Làm việc
-40 ° C ~+ 55 ° C.
Nhiệt độ lưu trữ
-50 ° C ~ + 70 ° C.

Chế độ giao diện

Giao diện mạch bên ngoài của trình điều khiển phạm vi laser áp dụng ổ cắm bên ngoài, với giao diện nguồn bên ngoài và chức năng giao tiếp dữ liệu của ổ cắm bên ngoài khoảng cách 1.25mm socket 8 core. Các chân cụ thể được hiển thị trong bảng sau:

ghim
Sự định nghĩa
Chức năng
Màu dây dẫn
Nhận xét
1
T+
Tín hiệu giao tiếp
màu đỏ
Được kết nối với PC Rx+
2
T-
Tín hiệu giao tiếp
đen
Kết nối với PC rx-
3
R-
Tín hiệu giao tiếp
màu vàng
Kết nối với PC TX-
4
R+
Tín hiệu giao tiếp
màu xanh lá
Kết nối với PC TX+
5
GND
Nơi giao tiếp
màu xanh da trời

6
GND
Nguồn cung cấp điện
trắng

7
+8V/1A
Tổng nguồn cung cấp
quả cam
Xen kẽ
8
+8V/1A
Tổng nguồn cung cấp
màu nâu

Kích thước mô -đun RangeFinder



Kịch bản ứng dụng

Các mô -đun mô -đun laser 1635nm 16km được sử dụng rộng rãi trong các cảnh quân sự hoặc dân sự (xe máy không người lái, vỏ quang điện, thiết bị hình ảnh nhiệt, v.v.). Trong môi trường thách thức nhất, hiệu suất cao và độ tin cậy cao đóng vai trò quan trọng.
