Mô -đun laser 10km 1535nm
  • Mô -đun laser 10km 1535nmMô -đun laser 10km 1535nm

Mô -đun laser 10km 1535nm

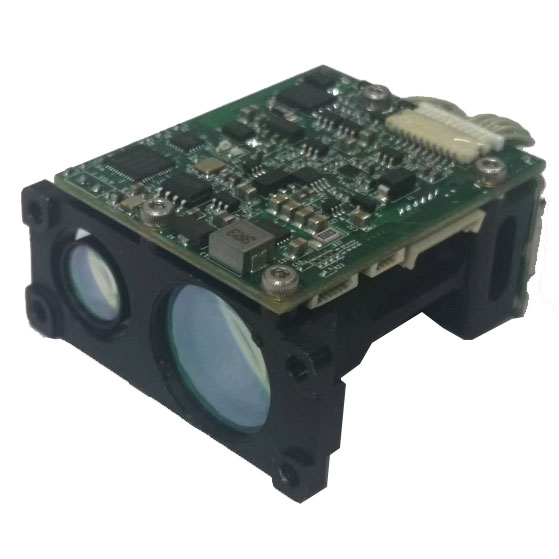

Mô -đun Laser 10km JioPtics 1535NM STA0410 1535NM được thiết kế đặc biệt để tích hợp OEM và có thể cung cấp phép đo chính xác cho các hệ thống điều khiển hỏa lực, máy bay/UAV, xe tăng/UGA, tàu, hệ thống giám sát biên giới và các ứng dụng khác.
Phạm vi tối đa ≥ 10000m
Phạm vi 2,3 × 2,3m Kích thước mục tiêu ≥4000m
Độ chính xác đo khoảng cách ± 1m
Đo lường độ chính xác ≥ 98%
Trọng lượng ≤ 69,5g

Người mẫu:STA0410

Gửi yêu cầu

Mô tả Sản phẩm

Mô -đun mô -đun laser 10km 10km là một loại dụng cụ cảm biến khoảng cách chính xác, bằng cách nhận laser sử dụng hệ thống quang hóa quang học laser hệ thống quang học laser và bộ điều khiển và bộ điều khiển của hệ thống, hệ thống tìm kiếm trên mặt đất, và hệ thống theo dõi, hệ thống theo dõi, hệ thống đang tìm kiếm trên nền tảng và hệ thống. Khóa và xuất tín hiệu cờ đã được tìm kiếm vào mục tiêu, sau đó khởi động dữ liệu khoảng cách thông qua giao diện đầu ra, đến máy tính trên
Các tính năng chính của máy đo phạm vi laser là: khoảng cách phát hiện, thể tích dài, trọng lượng nhỏ và thời gian phản hồi ánh sáng Phát hiện nhanh và độ chính xác cao có thể phát hiện nhiều mục tiêu và dữ liệu khoảng cách mục tiêu đầu ra có thể được hợp nhất vào mạng truyền thông chiến trường.

Hiệu suất chính và các thông số kỹ thuật

Chiều dài sóng laser
1.535μm
Hiện tại chờ
0,11a, nguồn cung cấp năng lượng trung bình 0,25a @5V;
Điện áp hoạt động
3.3V ~ 5,4V
Tỷ lệ báo động sai
≤1%
Tỷ lệ gần như thử nghiệm
98%
Phạm vi kiểm tra tối thiểu
20m
Phạm vi
4km (xe 2,3x2,3 m), mục tiêu lớn 10km;
Sự chính xác
± 1m
Tần suất làm việc
1 Hz, 5 Hz, khẩn cấp 10Hz;
Góc phân kỳ
≤0,5mrad
Lựa chọn mục tiêu đầu tiên và cuối cùng
Giao diện đầu ra
Rs422
Kho
Tuổi thọ lưu trữ 12 năm
Phù hợp với môi trường
Nhiệt độ 2 Làm việc
-40 ° C ~+ 55 ° C.
Nhiệt độ lưu trữ
-50 ° C ~ + 70 ° C.

Chế độ giao diện

ghim
biểu tượng
chức năng
sắc tố
giải thích
1
T+
Tín hiệu giao tiếp
màu đỏ
Kết nối với PC Rx +
2
T-
Tín hiệu giao tiếp
đen
PC rx-
3
R-
Tín hiệu giao tiếp
màu vàng
Kết nối với máy PC TX-
4
R+
Tín hiệu giao tiếp
màu xanh lá
Kết nối với PC TX +
5
GND
Giao tiếp để
màu xanh da trời

6
GND
Sức mạnh để
trắng

7
+5V/3A
cung cấp chung
quả cam

8
GND
Sức mạnh để
màu nâu


Kích thước mô -đun RangeFinder



Kịch bản ứng dụng

Các mô -đun phạm vi laser jioptics được sử dụng rộng rãi trong các cảnh quân sự hoặc dân sự (xe máy không người lái, vỏ quang điện, thiết bị hình ảnh nhiệt, v.v.). Trong môi trường thách thức nhất, hiệu suất cao và độ tin cậy cao đóng vai trò quan trọng.

Thẻ nóng: Mô -đun bảo hiểm laser 1535nm 10km, nhà sản xuất, nhà cung cấp, nhà máy, Trung Quốc, được sản xuất tại Trung Quốc, tùy chỉnh, chất lượng cao
