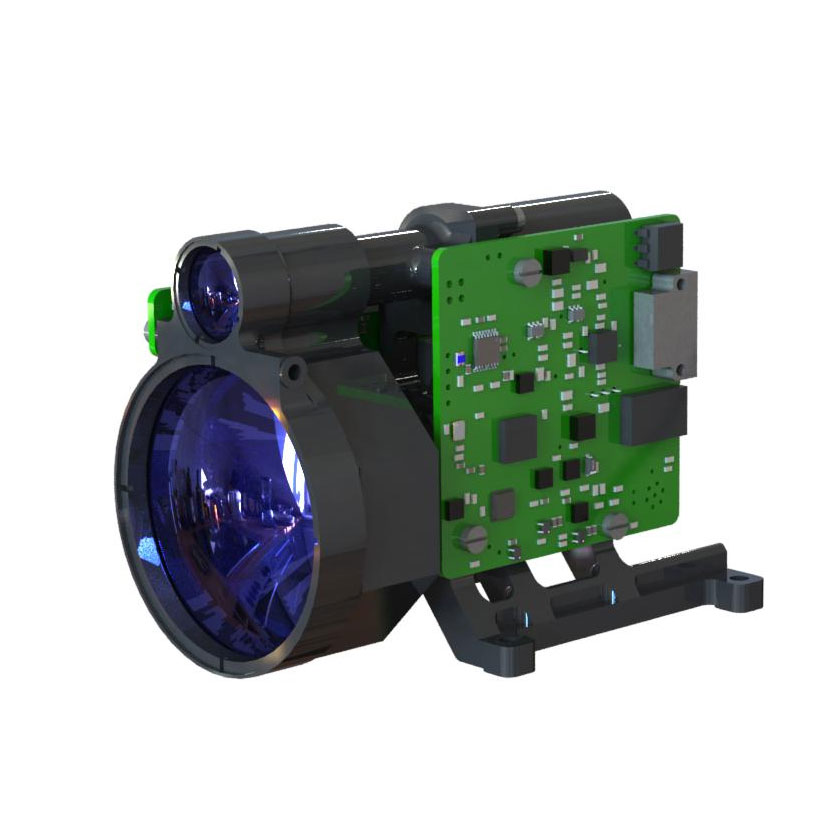

Mô -đun Rangefinder 13km

Mô-đun Rangefinder STA-D1013B 13km áp dụng mô-đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi JioPtics, có đặc điểm của mức tiêu thụ năng lượng thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt của con người.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi đo tối đa: Mục tiêu NATO≥10000M; Mục tiêu điển hình chính ≥15000m
Độ chính xác khác nhau ± 1m
Độ chính xác đo ≥ 98%
Trọng lượng ≤230g

Các tính năng mô -đun Rangefinder 13km

1. Thiết kế cấu trúc tích hợp, kháng chấn và chống rung, độ tin cậy cao, khả năng thích ứng môi trường mạnh mẽ;
2. 1535nm bơm Q-Switch Erbium Glass Laser Thiết kế cấu trúc tích hợp và chế độ lắp đặt niêm phong đa điểm mặt cuối, khả năng chống sai lệch mạnh mẽ, bền bỉ, tuổi thọ dài và an toàn mắt người;
3. Giao diện bên trong của mạch là quá trình kết nối trực tiếp dây hàn, rắn và đáng tin cậy, có thể tránh được sự tiếp xúc ngắn hoặc tiếp xúc kém do đầu nối lỏng lẻo, oxy hóa và hơi nước, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.

Chỉ số hiệu suất sản phẩm cho mô-đun laser STA-D1013B

Mục	Chỉ mục
Người mẫu	STA-D1013B
Bước sóng hoạt động	1535nm ± 10nm
Phạm vi phạm vi	50m-15000m
Hiệu suất khác nhau	15000m	Mục tiêu điển hình, khả năng hiển thị ≥ 25km
	13000m	Mục tiêu lớn, khả năng hiển thị ≥ 25km
	10000m	Tầm nhìn ≥ 25km, mục tiêu với độ phản xạ 0,3 cho xe 2,3m × 2,3m
Độ ẩm	≤ 60%
Độ chính xác khác nhau	± 1m
Tỷ lệ chính xác	≥98%
Giải quyết phạm vi	≤50m
Góc phân kỳ	≤0,3Mrad
Tần số khác nhau	Một lần, 1Hz, 5Hz, 10Hz
Kích cỡ	≤95mm × 60,5mm × 71,5mm
Điện áp	18V ～ 36V
Tiêu thụ năng lượng làm việc	Tiêu thụ năng lượng trung bình: ≤ 4W
Tiêu thụ năng lượng dự phòng	≤1,8W
Nhiệt độ làm việc	-40+60
Nhiệt độ lưu trữ	-55+70
Cân nặng	≤230g

Giao diện cài đặt cấu trúc cho mô-đun STA-D1013B LRF

Chức năng sản phẩm cho mô-đun laser STA-D1013B

● Hàm phạm vi laser;
● Chức năng thu thập năng lượng và nhiệt độ;
● Hàm Gating Range;
● Chức năng phạm vi mục tiêu đầu và đầu;
● Chức năng bảo vệ ngược nguồn;
● Chức năng tự kiểm tra;
● Tích lũy chức năng thời gian phát xạ laser;
● Với chức năng chương trình Cập nhật cổng nối tiếp;
● Cung cấp chức năng tín hiệu điều khiển nguồn riêng biệt.

Giao diện điện

Đầu máy tính phía trên thực hiện thử nghiệm liên kết ngang với ổ cắm J30JZLN15ZKWA000 của đầu ra rangefinder thông qua đầu nối hình chữ nhật J30JZ/Xn15TJCal01. Định nghĩa pin của cổng cung cấp năng lượng và giao tiếp của RangeFinder được hiển thị trong bảng sau.

Định nghĩa pin của cổng cung cấp điện và giao tiếp ở cuối rangefinder

Số pin	Con số	Hướng truyền	Ghi chú
P-1	Vin+	Đầu vào công suất cực dương	Nguồn điện trên máy tính
P-2	Vin+
P-3	Vin+
P-4	Điều khiển bật nguồn+	Điều khiển bật nguồn+	Ngắn mạch p-12 để bật nguồn
P-5	Rs422_txd+	Cổng đầu ra tín hiệu	Rangefinder đến máy tính lưu trữ
P-6	Rs422_rxd+	Cổng đầu vào tín hiệu	Máy tính trên để phân loại
P-7	Rs422_gnd	Dây điện giao tiếp
P-8	NC	Cấm
P-9	Vin vin	Đầu vào công suất cực âm	Nguồn điện trên máy tính
P-10	Vin vin
P-11	Vin vin
P-12	Điều khiển bật nguồn-	Điều khiển bật nguồn-	Ngắn mạch p-4 để bật nguồn
P-13	Rs422_txd-	Cổng đầu ra tín hiệu	Rangefinder đến máy tính lưu trữ
P-14	Rs422_rxd-	Cổng đầu vào tín hiệu	Máy tính trên để phân loại
P-15	NC	Cấm
