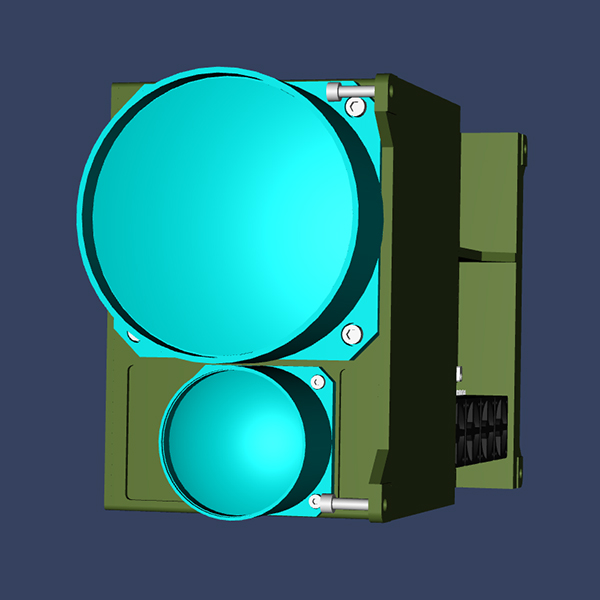

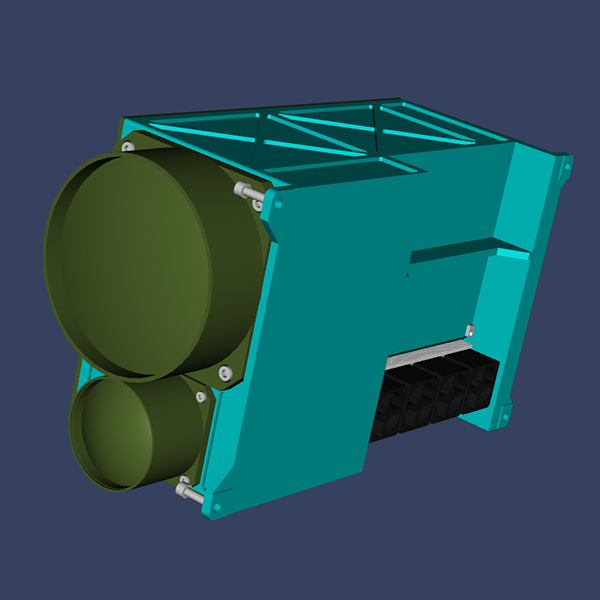

Mô-đun tìm phạm vi laser 120km

Mô-đun máy đo khoảng cách laser siêu xa M120KX là máy đo khoảng cách laser xung quân sự được thiết kế cho máy bay, phương tiện bay không người lái, súng trên không và các tình huống ứng dụng khác. Nó có ưu điểm là kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất ổn định, khoảng cách đo dài, tuổi thọ dài, an toàn cho mắt, v.v. Nó là một thiết bị kỹ thuật quan trọng để cải thiện độ chính xác của mục tiêu sản phẩm. Chào mừng bạn đến mua Mô-đun công cụ tìm phạm vi laser 120km từ chúng tôi.

Phạm vi đo: độ cao chuyến bay ₫6km, hệ số phản xạ mục tiêu từ không đối đất ₫0,1, khoảng cách đo ₫120km. Bề mặt đối không, đối với mục tiêu nhỏ có diện tích mặt cắt 0,1m2, hệ số phản xạ của mục tiêu ¥ 0,3, tầm nhìn trong khí quyển ¥ 16km, khoảng cách đo ¥ 16 km.

Người mẫu:M3065X

Gửi yêu cầu Tải xuống PDF

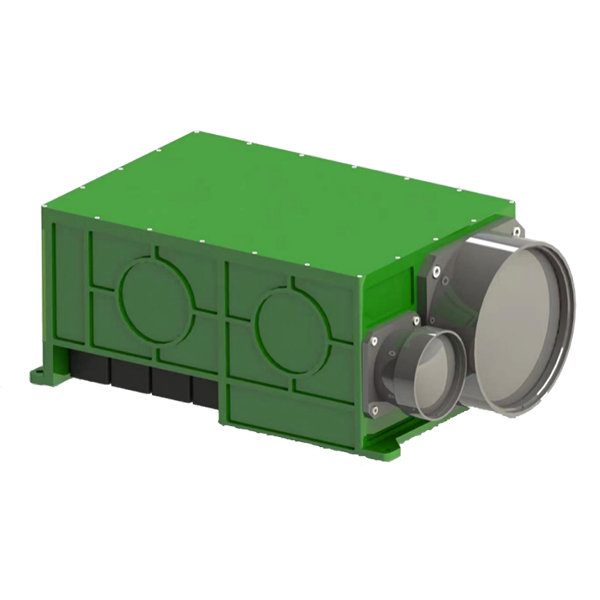

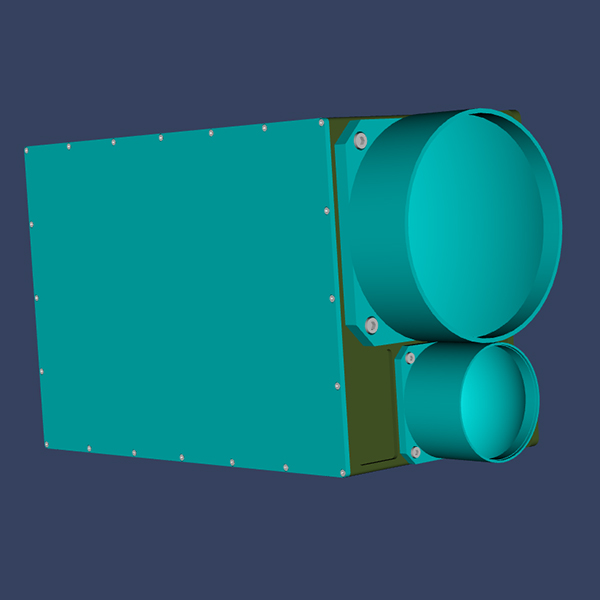

Mô tả Sản phẩm

JIOPTICS

(1)Có ba chế độ - chế độ hoạt động, chế độ chờ và chế độ báo lỗi. Với chế độ chờ, có thể tắt công suất bơm và công suất điều khiển nhiệt. Chế độ vận hành được đặt làm mặc định, nếu bạn muốn chuyển sang chế độ chờ và đặt nó làm mặc định, có thể thực hiện bằng hướng dẫn giao tiếp bằng laser. Ngoài ra, nó cũng có thể đạt được chức năng bảo vệ khi mất điện.
(2) Khi bật nguồn, nó có thể theo dõi và đưa ra phản hồi ngay lập tức. Nếu nó bị lỗi, nó sẽ tự kiểm tra và báo cáo (cứ sau 1 giây lại tự kiểm tra).
(3) Nó có thể thu thập thời gian truyền xung laser.
(4)Với chế độ vận hành kích hoạt bên ngoài (Không quá 25Hz).
(5) Với chức năng bảo vệ quá áp.
(6)Với chức năng bảo vệ quá dòng: khi dòng điện trong LD laser vượt quá giá trị tối đa, nó sẽ chuyển sang chế độ chờ và gửi báo cáo lỗi.
(7)Với chức năng bảo vệ quá nhiệt: khi nhiệt độ của bộ tản nhiệt vượt quá giá trị tối đa ở chế độ chờ, nó sẽ chuyển sang chế độ chờ và gửi báo cáo lỗi.

JIOPTICSMô-đun tìm phạm vi laser 120kmThông số

Thông số	Sự chỉ rõ
bước sóng	1570nm
Phạm vi lớn nhất	¥120km	Khác nhau từ bầu trời đến mặt đất	hệ số phản xạâ¥0,1
			Độ cao của máy bay ¥6km
	¥16km	Khác nhau, từ mặt đất đến bầu trời, khu vực mục tiêu: 0,1ã¡	hệ số phản xạâ¥0,3
			tầm nhìn¥¥16km
Phạm vi tối thiểu	¥400m
Phạm vi tỷ lệ lặp lại	â¥20Hz
góc phân kỳ	¤0,6mrad
Độ chính xác khác nhau	¤±5m
Nguồn cấp	điện áp một chiều 22V~30V
Công suất (dưới nhiệt độ phòng)	¤300W
Thời gian hoạt động liên tục	â¥3 phút@20hz
Nhiệt độ hoạt động	-40â~ 55â
Nhiệt độ bảo quản	-50â~ 65â
Kích thước	â¤405mm×230mm×160mm (không bao gồm nắp ống kính)
Cân nặng	¤10kg

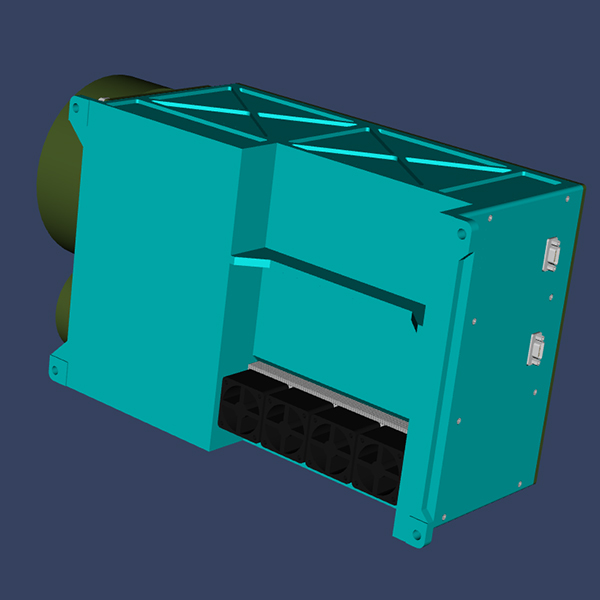

giao diện truyền thông

Với các dấu đậm và rõ ràng, thiết kế đặc biệt của ổ cắm và đầu nối có xu hướng bảo vệ nó khỏi kết nối ngược và sai. Đối với giao diện bên ngoài, nó sử dụng các đầu nối vi mô J30J quân sự (tên khác nhau tùy theo nhà sản xuất khác nhau) Ổ cắm: XS1
Bảng 1 và bảng 2 hiển thị ổ cắm và phích cắm của giao diện bên ngoài, bảng 3 hiển thị định nghĩa về Pin NO.

Bảng 1 Ổ cắm giao diện bên ngoài của máy đo khoảng cách laser

KHÔNG.	Mục	Người mẫu	Đánh dấu
1	Ổ cắm cung cấp điện và giao diện truyền thông	J30JM-15ZKP29	XS1

Bảng 2 Cắm giao diện bên ngoài của máy đo khoảng cách laser

KHÔNG.	Mục	Người mẫu	Đánh dấu
1	Cắm nguồn điện và giao diện truyền thông	J30J-15TJLâC1(L100)	XP1

Bảng 3 Định nghĩa về Pin NO.

SỐ PIN	Viết tắt	Ghi chú.	Sự định nghĩa
1	PWR	DCï¼28V
2	PWR	DCï¼28V
3	PWR	DCï¼28V
4	PWR	DCï¼28V
5	RTN_P	DCï¼28V-
6	RTN_P	DCï¼28V-
7	RTN_P	DCï¼28V-
8	RTN_P	DCï¼28V-
9	LRF_COM_T	RS422(COM)Y	Máy đo khoảng cách laser truyền
10	LRF_COM_T-	RS422(COM)Z	Máy đo khoảng cách laser truyền-
11	LRF_COM_R-	RS422(COM)B	Máy đo khoảng cách laser nhận-
12	LRF_COM_R	RS422(COM)A	Máy đo khoảng cách laser nhận được
13	GND_ LRF_COM	RS422(COM)GND
14	LRF_ Trigg_R	nhận kích hoạt bên ngoài
15	LRF_ Kích hoạt _R-	nhận kích hoạt bên ngoài-

Kích thước

Tính toán khả năng khác nhau

Mục tiêu và điều kiện yêu cầu
Khả năng bay xa: 120km (từ bầu trời đến mặt đất, hệ số phản xạ: â¥0,1, Độ cao của máy bay: â¥6km)
Khả năng đo phạm vi:â¥¥16km (phạm vi từ mặt đất đến bầu trời, khu vực mục tiêu:0,1ã¡, hệ số phản xạ:â¥0,3, tầm nhìnâ¥¥16km)
(2)Phân tích và xác minh
Các thông số chính ảnh hưởng đến khả năng khác nhau là công suất cực đại của laser, góc phân kỳ, hệ số truyền và nhận, bước sóng của laser, v.v.
Đối với máy đo khoảng cách laze này, cần có công suất cực đại ¥ 10MW của laze, góc phân kỳ 0,6mrad, bước sóng 1570nm, độ truyền qua ¥ 90%, độ truyền qua ¥ ¥ 80% và 140 mm
Nó là máy đo khoảng cách laser cho các mục tiêu nhỏ, khả năng xác định khoảng cách có thể được tính theo công thức sau. Công thức phân loại cho các mục tiêu nhỏï¼

: Công suất quang có thể phát hiện

: Công suất phát của máy đo khoảng cách laser (10MW)

: Độ truyền qua (0,9)

: Truyền nhận (0,8)

: Vùng nhận quang (nhận 140mm

: Độ phản xạ mục tiêu (0,3)

: Hệ số suy giảm khí quyển (0,01)

: Khoảng cách đến mục tiêu
Miễn là công suất quang học có thể phát hiện được phản xạ bởi các mục tiêu lớn hơn công suất phát hiện tối thiểu, máy đo khoảng cách laze có thể xác định khoảng cách đến mục tiêu. Đối với máy đo khoảng cách laze có bước sóng 1570nm, nhìn chung, công suất tối thiểu có thể phát hiện được (M.D.S) của APD là 5×10-9W.
Trong tầm nhìn 40km với khoảng cách 32km tới mục tiêu, công suất phát hiện tối thiểu thấp hơn M.D.S của APD(5×10-9W), do đó, trong điều kiện tầm nhìn 40km, máy đo khoảng cách laser có thể đo khoảng cách trong khoảng (2,3m×2,3m) mục tiêu lên tới 31~32km (có thể ở gần hoặc dưới 32km).
