Mô -đun Rangefinder Laser Micro (LRF) 1200m (LRF)

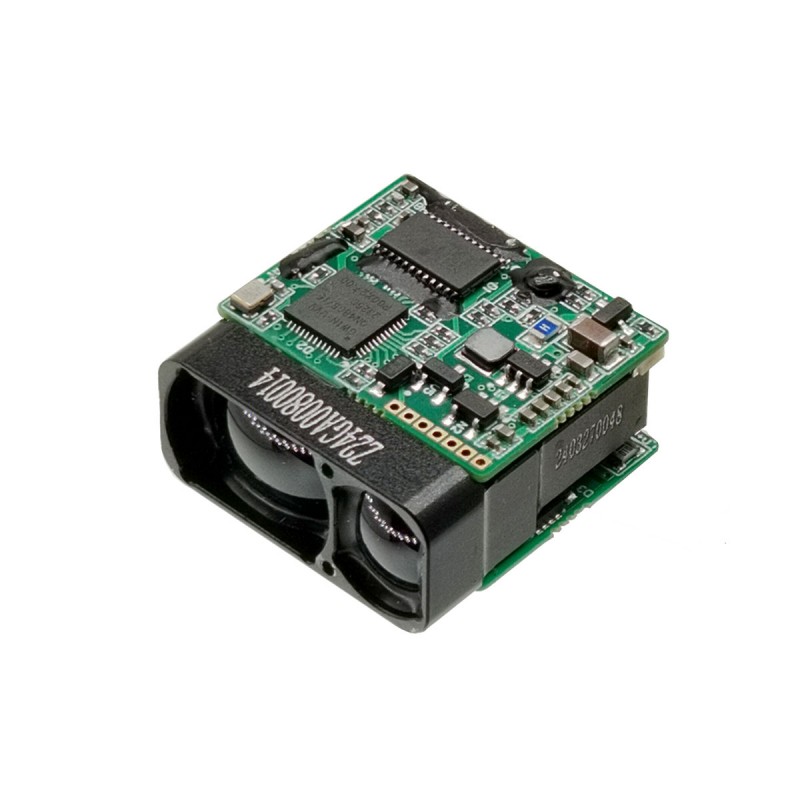

Mô-đun phạm vi laser thu nhỏ STA-D09A sử dụng laser bán dẫn 905nm, có đặc điểm của tầm xa, mức tiêu thụ năng lượng thấp, kích thước nhỏ và an toàn mắt. Nó rất phù hợp để tích hợp các vỏ xe không người lái nhỏ, thiết bị tầm nhìn ban đêm, hình ảnh nhiệt và các thiết bị khác.

Phạm vi tối đa: 1200m
Độ chính xác khác nhau: ± 1m
Tần số khác nhau: phạm vi bắn đơn, 1Hz, 2Hz
Trọng lượng: 10g ± 0,5g

Gửi yêu cầu

Mô tả Sản phẩm

Các tính năng chính

Công nghệ laser bán dẫn: Độ tin cậy vượt trội, độ nhỏ gọn và tiêu thụ năng lượng thấp hơn so với các vòng lặp thời gian bay truyền thống (TOF), cho phép tích hợp vào các thiết bị di động và bị hạn chế không gian.

Chỉ số hiệu suất sản phẩm

Số seri	Tên dự án	STA-D09A
1	An toàn mắt người	Đúng
2	Bước sóng laser	905nm
3	Góc phân kỳ laser	1 × 6mrad
4	Nhận trường quan sát	~ 20Mrad
5	Máy phát cỡ nòng	Φ10 × 7,5mm
6	Nhận tầm cỡ	Φ15 × 10 mm
7	Phạm vi phạm vi	5 ~ 1200m
8	Độ chính xác khác nhau	± 1m
9	Đo tần số	Một lần bắn, 1Hz, 2Hz
10	Tỷ lệ chính xác	≥98%
11	Tỷ lệ báo động sai	≤1%
12	Giao diện dữ liệu	UART （TTL_3.3V）
13	Cung cấp điện áp	Dc 3 ~ 5 trong
14	Tiêu thụ năng lượng	Chế độ chờ: ≤0,6W@3.3V; Công việc: ≤1W@3.3V;
15	Tiêu thụ năng lượng	Chế độ chờ: ≤0,6W@3.3V; Công việc: ≤1W@3.3V;
16	Trọng lượng	10 ± 0,5g
17	Kích thước （L × W × H）	≤26 × 25 × 13,5mm
18	Nhiệt độ hoạt động	-20 ~ 60
19	Nhiệt độ lưu trữ	-30 ~ 60
20	Sốc	1200g, 1ms
21	Rung động	5 ~ 50 ~ 5Hz, 1 quãng tám/phút, 2,5g
22	Độ tin cậy	MTBF≥1500H
23	Thời gian khởi động	≤200ms;
24	Giao diện điện	Ổ cắm: 0,8WTB-6AB-01 Phích cắm: 0,8WTB-6Y-2

Thành phần mô -đun

Các thành phần chính của sản phẩm laser rangefinder như sau:

a) nhận và truyền các thành phần;

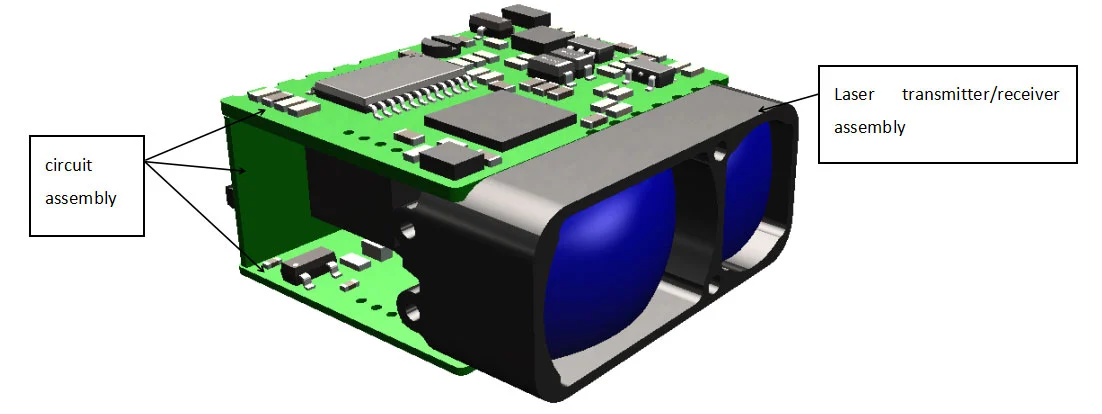

B) Các thành phần mạch; 26mm × 25mm × 13,5mm (L × W × H), trọng lượng là ≤10g ± 0,5g và sự xuất hiện của nó được hiển thị trong Hình 1.

1200m Micro Laser Rangefinder Module Lrf

Hình 1 sự xuất hiện của sản phẩm

Giao diện cài đặt cấu trúc

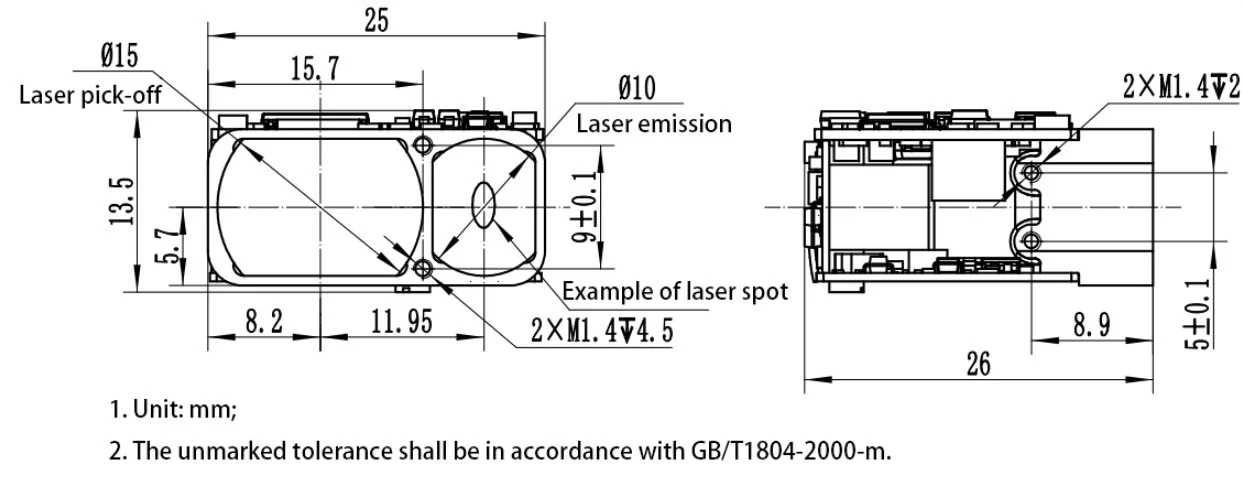

Kích thước bên ngoài của các giao diện cơ học và quang học được hiển thị trong Hình 2.

1200m Micro Laser Rangefinder Module Lrf

Hình 2 Sơ đồ giao diện cơ học và quang học

Giao diện điện

Các yêu cầu giao diện điện như sau:

A) Điện áp cung cấp điện:3V ~ 5,5V (giá trị điển hình 3,3V hoặc 5V);

b) Tiêu thụ năng lượng dự phòng:0,8W;

C) mức tiêu thụ năng lượng trung bình:≤ 1W;

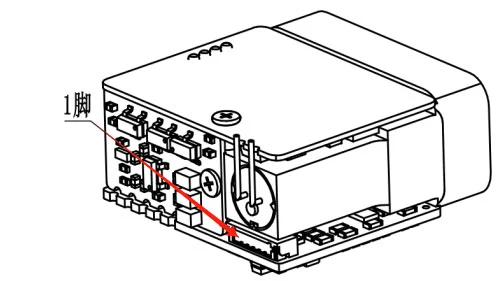

d) Đầu máy tính phía trên đạt được thử nghiệm liên kết ngang với đầu nối máy đo khoảng cách 0,8WTB-6AB-01 (Yue Khánh Huabao) thông qua đầu nối 0,8WTB-6Y-2. Các định nghĩa về các chân cổng cung cấp điện và truyền thông ở đầu rangefinder được hiển thị trong Bảng 1 và các vị trí pin đầu nối được hiển thị trong Hình 3.

Bảng 2 Định nghĩa về pin điện sản phẩm

Ghim	Ghi nhãn	Đặc điểm điện định nghĩa	Hướng tín hiệu
1	Power-one
2	TTL_RXD	Cổng đầu vào tín hiệu	Máy tính máy chủ để điều khiển phạm vi
3	TTL_TXD	Cổng đầu ra tín hiệu	Rangefinder đến máy tính lưu trữ
4	NC
5	Nguồn điện+
6	GND

1200m Micro Laser Rangefinder Module Lrf

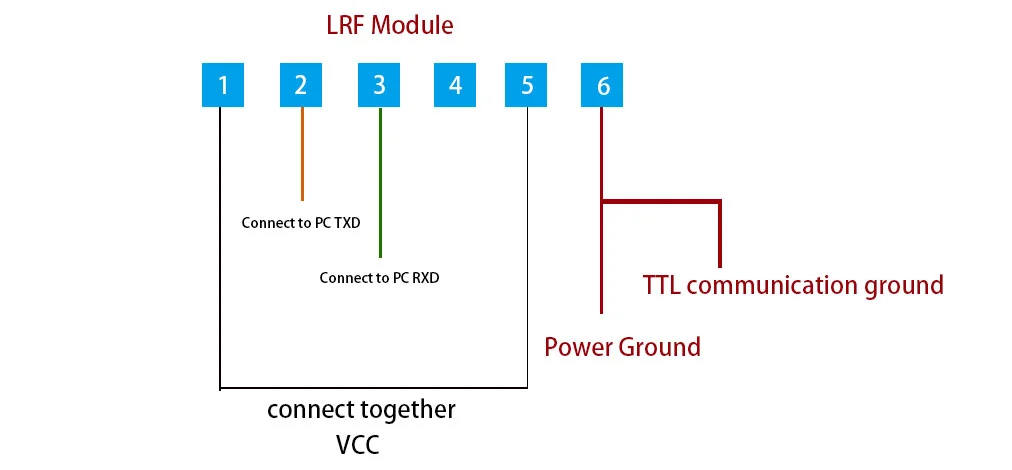

Sơ đồ kết nối điện

1200m Micro Laser Rangefinder Module Lrf

Giao tiếp mô -đun

Dữ liệu

♦ Tốc độ baud: 115200bps;

♦ Định dạng truyền byte đơn: bao gồm 1 bit bắt đầu, 8 bit dữ liệu, không kiểm tra, 1 bit dừng, dữ liệu 8 bit được truyền trước ở mức thấp và sau đó cao;

Giao thức

Lệnh khác nhau

Lưu ý: Gửi mã xác minh = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Đã nhận mã xác minh = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7.

Gửi đến mô -đun phạm vi

Byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0!	0x88	0xff	0xff	0xff	0xff	Kiểm tra mã

Các mô -đun khác nhau trả về

Byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0!	Freq	trạng thái	0xff	Dữ liệu_h	Dữ liệu_l	Kiểm tra mã

Trạng thái = 0, đo liên tục thất bại; Data_h = 0xff, data_l = 0xff; trạng thái = 1, đo lường liên tục thành công; Data_h = byte cao của kết quả đo; Data_l = byte thấp của kết quả đo.

Freq = 0x89, 1Hz cho phạm vi; Freq = 0xA9, 2Hz cho phạm vi; Freq = 0xb9, 5Hz cho phạm vi; Freq = 0xf9 cho chế độ hiệu chuẩn trục (trạng thái trục được gửi lại một lần sau khi nhận được lệnh hiệu chỉnh trục).

Dừng đo lường

Gửi đến mô -đun phạm vi:

Byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0!	0x8e	0xff	0xff	0xff	0xff	Kiểm tra mã

Mô -đun phạm vi trả về:

Byte	1	2	3	4	5	6	7	8
Sự miêu tả	0x55	0!	0x8e	trạng thái	0xff	0xff	0xff	Kiểm tra mã

Trạng thái = 0, phép đo liên tục không được đóng; Trạng thái = 1, phép đo liên tục thành công để đóng.

Ghi chú:Dữ liệu được trả về trong thập lục phân và tất cả các kết quả dữ liệu sẽ được đầu ra bằng cách nhân dữ liệu thực với 10;

Ví dụ:DIST = 2000.3M, dữ liệu đầu ra là 20003, được chuyển đổi thành thập lục phân là 4E23, nghĩa là Data1 = 0x4e và Data2 = 0x23.
