Mô -đun laser 10km mô -đun cho máy bay không người lái

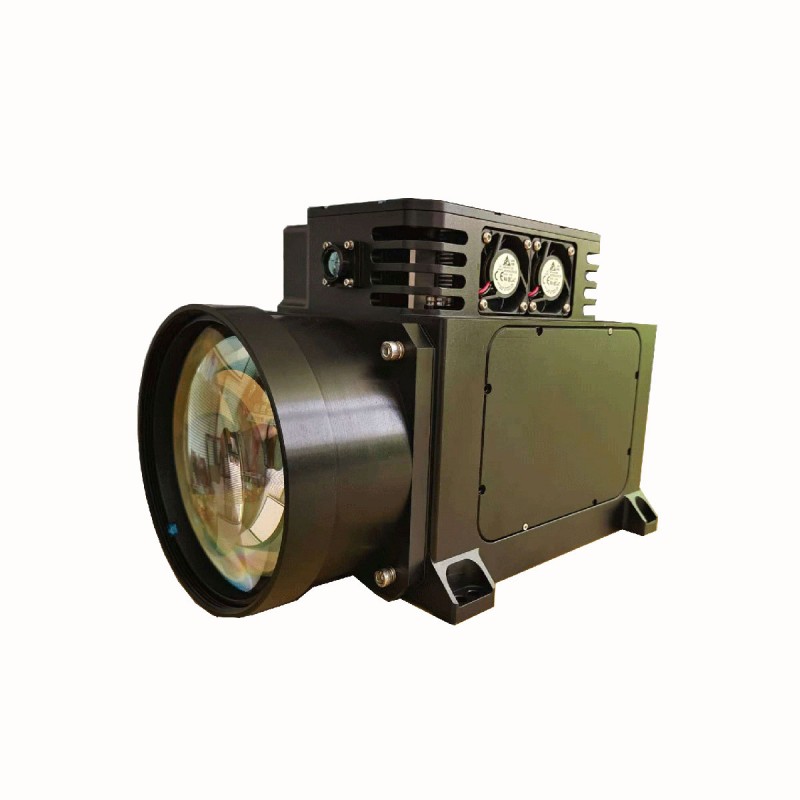

STA-WR10000X là một mô-đun laser chuyên dụng để đo các mục tiêu UAV. Nó được phát triển dựa trên laser YAG 1064nm, có góc phân kỳ lớn lên tới 0,8 MRAD và chùm tia laser chất lượng cao. Nó có thể dễ dàng khóa vào mục tiêu UAV với diện tích phản xạ 0,1m² ở khoảng cách 10km và đo mục tiêu UAV với diện tích phản xạ là mục tiêu 2㎡ UAV cách xa tới 15km.

Gửi yêu cầu

Mô tả Sản phẩm

a) có khả năng tự kiểm tra chức năng phản hồi thông tin;
b) có khả năng về vị trí lỗi và phản hồi chế độ lỗi;
c) có khả năng giao tiếp nối tiếp.

Thông số sản phẩm

Người mẫu	STA-WR10000X	Ghi chú
Bước sóng	1064nm
Góc phân kỳ	0,8 ± 0,1Mard
Phạm vi tối đa	≥10000m	Diện tích phản chiếu 0,1 mét vuông UAV
Phạm vi tối đa	≥15000m	Khu vực phản chiếu 2 m2 UAV
Mini khác nhau	≤150m
Sự chính xác	± 2M （RMS）
Tần số khác nhau	1. 5, 10, 20Hz có thể điều chỉnh
Giao diện	Rs422	Có thể tùy chỉnh
Cung cấp điện áp	24V	Có thể tùy chỉnh
Không song song giữa trục quang và mặt phẳng tham chiếu lắp	≤2Mrad
Tiêu thụ năng lượng làm việc	≤100W (@20Hz)
Nhiệt độ hoạt động	-40+60
Nhiệt độ lưu trữ	-50+70
Kích cỡ	≤288 × 165 × 191mm
Cân nặng	6,5kg

Làm rõ: Tầm nhìn ≥ 20km, độ ẩm ≤ 80%, phản xạ mục tiêu UAV 0,3.

Giao diện điện

Ghim	Định nghĩa	Ghi chú
1	VCC	+24V Anodal
2
3
4
5	GND	Cực âm của nguồn điện
6
7
8
9	T+	Rs422
10	R-
11	T-
12	R+
13	Truyền thông GND
14	Syn+	RS422 Hệ thống thời gian bên ngoài khác biệt, chiều rộng> 10us.
15	Tổng hợp-
