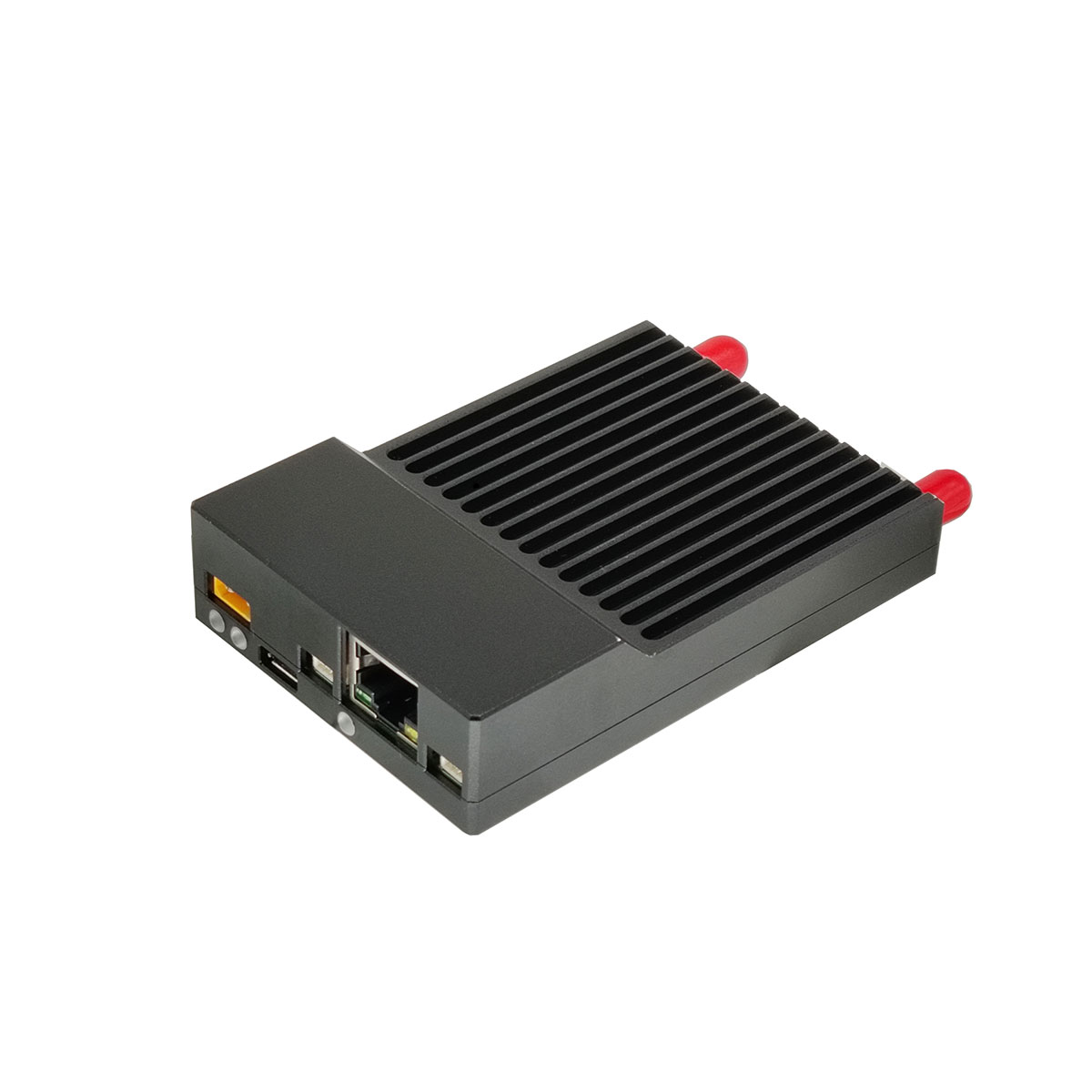

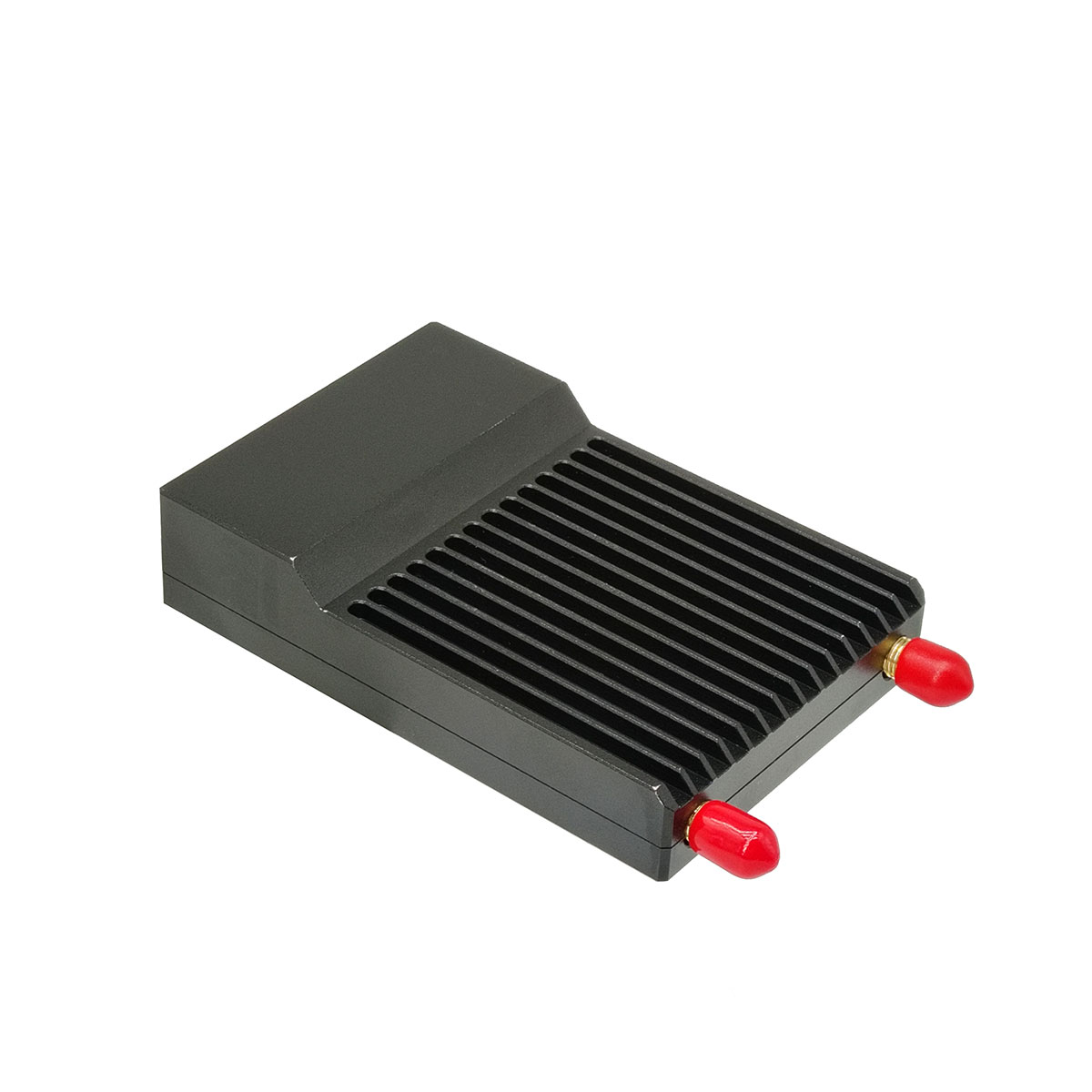

Mạng lưới liên kết truyền video Drone 20km
Sản phẩm T-Series là hệ thống truyền dẫn không dây kỹ thuật số băng thông rộng được tối ưu hóa cho các ứng dụng thiết bị không người lái. Hệ thống này kết hợp các công nghệ như phân tập ăng-ten MIMO, điều chế COFDM, TDD và sửa lỗi chuyển tiếp. Nó có độ tin cậy truyền cao, độ trễ thấp và hỗ trợ các chế độ mạng khác nhau bao gồm mạng sao, chuỗi và mạng lưới. Nó có thể đáp ứng nhu cầu truyền dữ liệu và video tốc độ cao trong nhiều tình huống phức tạp và môi trường khoảng cách khác nhau.
Gửi yêu cầu
Mô tả Sản phẩm
Ứng dụng
Nó rất phù hợp cho các ứng dụng trong các lĩnh vực như phòng chống cháy rừng, vận tải đường sắt, trinh sát UAV, liên kết dữ liệu UAV, cứu hộ khẩn cấp, kiểm tra đường dây điện, tuần tra đường ống dẫn dầu, an ninh biên giới và hoạt động chống buôn lậu, hệ thống không người lái, chăn nuôi trên biển, an ninh di động và trinh sát quân sự.
Phụ kiện và thông số
| Liên kết truyền | |
| Người mẫu | STA-T20M |
| Kích cỡ | 92×62×20,5(mm) |
| Cân nặng | 106 ± 1g |
| Mạng | Hỗ trợ mạng hình ngôi sao |
| Dải tần RF | 1427,9~1447,9 MHz |
| Có thể tùy chỉnh | 806~826 MHz/1427,9~1447,9 MHz/2401,5 ~ 2481,5 MHz |
| Mức năng lượng | 25 dBm ±2 |
| Độ nhạy | 10MHz(-103dBm)/5MHz(-104dBm)/3MHz(-106dBm) |
| Phương pháp truyền tải | một chiều, hai chiều |
| Chế độ truyền và nhận | máy phát đơn thu kép |
| Băng thông làm việc | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Tốc độ dữ liệu tối đa | 20Mbps (- loại Y)/100Mbps (- loại M) |
| Hỗ trợ số lượng nút mạng | Hỗ trợ số lượng nút mạng N ≥ 2 và tối đa 15 nút truy cập |
| Truyền video | giao tiếp với các thiết bị đầu cuối bên ngoài thông qua cổng Ethernet |
| Truyền dữ liệu | Giao tiếp với các thiết bị đầu cuối bên ngoài thông qua cổng RS232 |
| Thời gian xây dựng chuỗi | Khởi động nguội ≤ 20s |
| Điện áp đầu vào | 12V-24V |
| Chống nhiễu | Hỗ trợ nhảy tần băng tần |
| Độ trễ giao diện không khí | độ trễ truyền từ nút đến nút trung tâm<=200ms |
| Tiêu thụ điện năng cao điểm | giá trị tiêu thụ điện năng là 150ma ± 15% ở mức tối đa |
| cấu hình WEB | hỗ trợ các chức năng cấu hình/báo cáo/truy vấn cơ bản |
| Phương pháp điều chế | QPSK, 16QAM, 64QAM |
| Nhiệt độ bảo quản | -40°C~+85°C |
| Nhiệt độ làm việc | -20°C~+75°C |
| Vỏ bọc | Hợp kim nhôm |
| Phụ kiện | |
| Tên sản phẩm | Anten sợi thủy tinh |
| Người mẫu | TQJ-1400AT-7 |
| Tính thường xuyên | 1425~1450 MHz |
| Nhận được | 7dBi |
| Tỷ lệ sóng đứng | ≤ 1,3 |
| Trở kháng danh nghĩa - Ω | 50 |
| Chiều dài | 62cm |
| Đường kính | 1,85cm |
| Hướng bức xạ | Đa hướng 360° |
| Giao diện | Đầu nữ NK/đầu nam N |
| Tên sản phẩm | Đế cốc hút ăng-ten đầu mặt đất |
| Dải tần số - MHz | 0-6.0GHz |
| Khớp cố định cốc hút | N-đầu nữ N-K ghế nữ |
| Đường kính khung gầm | 11cm |
| Chiều dài chì | 46cm |
| Tên sản phẩm | Ăng-ten thanh dính Sky End |
| Chiều dài | 23,5cm |
| Tính thường xuyên | 1425~1450 MHz |
| Nhận được | 2dBi |
| Tỷ lệ sóng đứng | ≤ 1,3 |
| Trở kháng danh nghĩa - Ω | 50 |
| *Các phụ kiện tùy chọn khác* | |
| Tên sản phẩm | Cáp chuyển đổi RG58 |
| Độ dài dòng | 20cm |
| Dải tần áp dụng | 6000 MHz |
| Dây điện | Dây RG58 có đường kính ngoài 5mm |
| Mô hình giao diện | Đầu kim bên trong SMA nam/Đầu nam N |
| suy giảm | 0,15dB/m |
| Sức chống cự | 50 Ω |
| Tên sản phẩm | Bộ cố định ăng-ten sợi thủy tinh |
| Tấm cố định: | Chiều dài: 8cm Chiều rộng: 6cm Đường kính lỗ: 0,9cm Khoảng cách giữa các tâm lỗ: 60,5cm |
| Thành phần hình chữ U: | Tổng chiều dài: 8,3cm Chiều dài vít: 4,8cm Chiều rộng: 6cm Đai ốc: M8Mảnh đạn: M8Vòng đệm: M8 |
| Tên sản phẩm | Ăng-ten đa hướng bằng sợi thủy tinh dài 1,25 mét |
| Người mẫu | TQJ-1400AT-11 |
| Tính thường xuyên | 1425~1450 MHz |
| Nhận được | 11dBi |
| Tỷ lệ sóng đứng | ≤ 1,3 |
| Trở kháng danh nghĩa - Ω | 50 |
| Chiều dài | 1250mm |
| Đường kính | 20mm |
| Hướng bức xạ | Đa hướng 360° |
| Giao diện | Trưởng nữ NK |
| Tên sản phẩm | Ăng-ten đa hướng bằng sợi thủy tinh dài 1,5 mét |
| Người mẫu | TQJ-1400AT-12 |
| Tính thường xuyên | 1425~1450 MHz |
| Nhận được | 12dBi |
| Tỷ lệ sóng đứng | ≤ 1,3 |
| Trở kháng danh nghĩa - Ω | 50 |
| Chiều dài | 1500mm |
| Đường kính | 20mm |
| Hướng bức xạ | Đa hướng 360° |
| Giao diện | Trưởng nữ NK |
| Tên sản phẩm | Ăng-ten đa hướng bằng sợi thủy tinh dài 1,8 mét |
| Người mẫu | TQJ-1400G-14 |
| Tính thường xuyên | 1425~1450 MHz |
| Nhận được | 14dBi |
| Tỷ lệ sóng đứng | ≤ 1,3 |
| Trở kháng danh nghĩa - Ω | 50 |
| Chiều dài | 1800mm |
| Đường kính | 44mm @ tối đa |
| Hướng bức xạ | Đa hướng 360° |
| Giao diện | Đầu nam SMA-N |

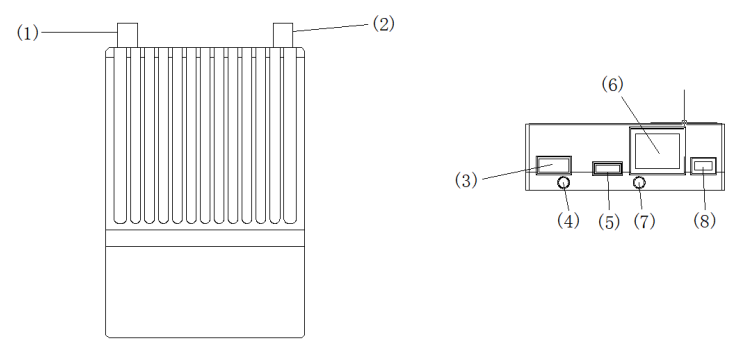

Định nghĩa giao diện
| Số seri | Chức năng |
| 1 | Giao diện ăng-ten thu SMA |
| 2 | Giao diện ăng-ten thu phát SMA |
| 3 | Đầu vào nguồn truyền dữ liệu hình ảnh (đầu cái 12V-24V XT30-2P) |
| 4 | Đèn báo nguồn |
| 5 | Cổng nâng cấp firmware Micro USB |
| 6 | Cổng Ethernet RJ45 |
| 7 | Đèn dữ liệu cổng mạng |
| 8 | Giao diện cổng nối tiếp (TTL 3.3V) |

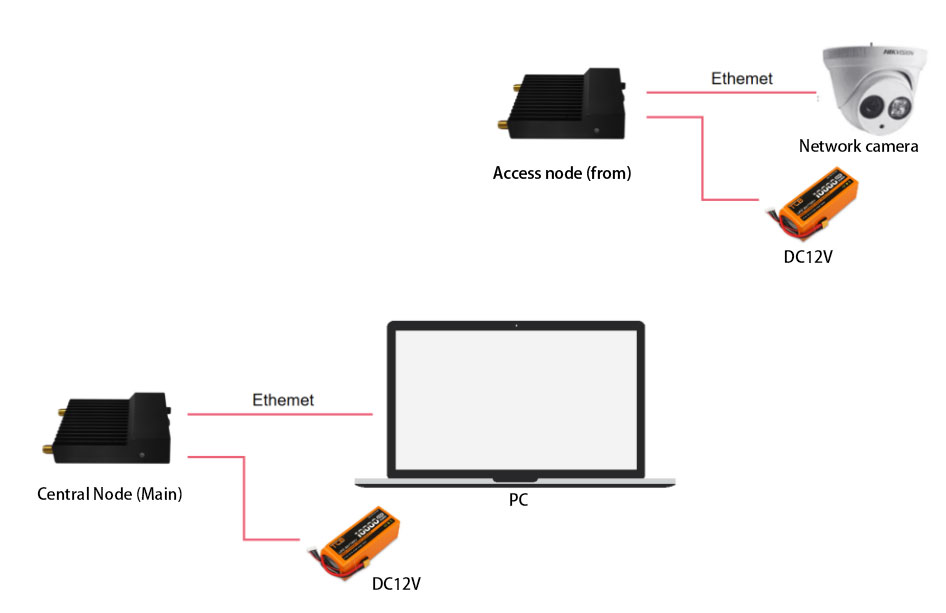

Sơ đồ kết nối

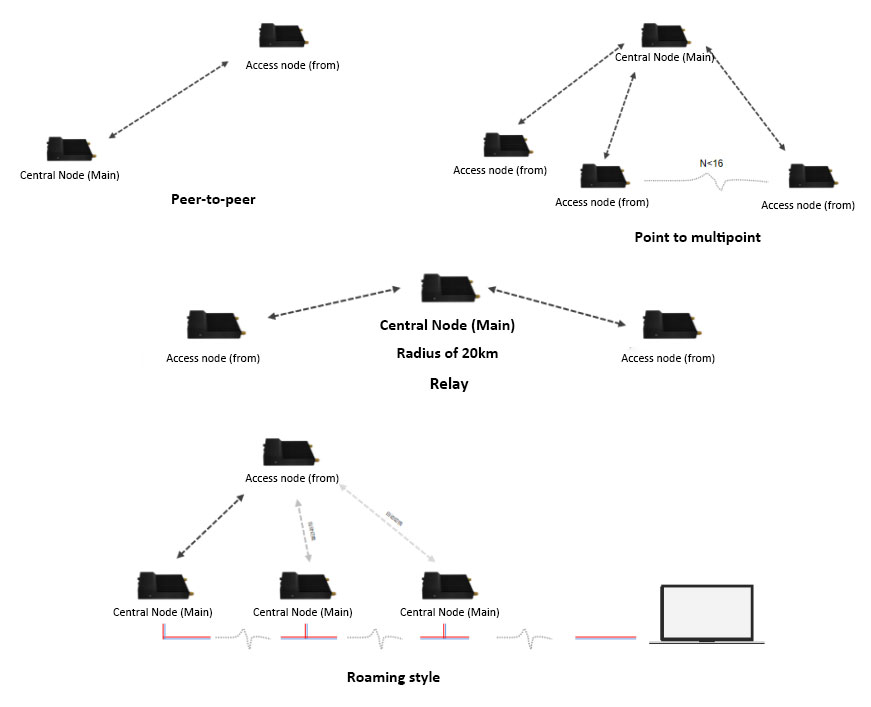

Chế độ làm việc
